目前井下风门主要靠人力打开、关闭，若风门安装在主要巷道内电机车经过时，需停下电机车后将风门打开，电机车通过后再将风门关闭，降低了井下正常运输的效率，同时风门关闭不及时影响井下通风。

电控液压风门,电控液压自动风门系统技术方案：

电控液压自动风门系统解决由于井下风门打开与关闭不及时，而导致的井下运输效率低、通风效果差的问题。

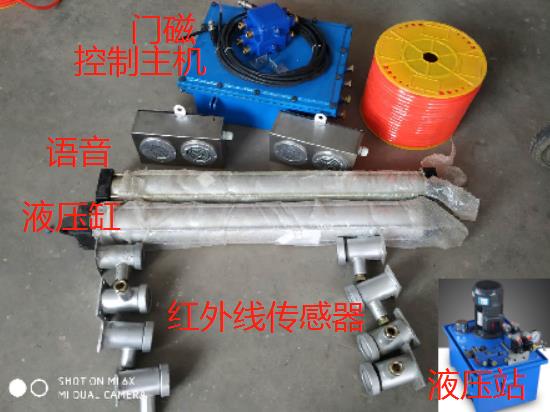

为解决上述问题，电控液压自动风门包括继电器K1、继电器K2、继电器K3、继电器K4、接触器KMl、接触器KM2、油泵接触器KM3、时间继电器KT1、时间继电器KT2、接近开关SQl、接近开关SQ2、按钮SBl、按钮SB2、风门、光电开关SQ3、光电开关SQ4、光电开关SQ5、液压站THPS、门连杆机构和指示灯M ；

36V电源的正负极之间依次串联按钮SB1、继电器K1、继电器K2的常闭触点K2-1 ；继电器Kl和继电器K2的常闭触点K2-1之间选一结点，该结点与36V电源的正极之间依次串联接触器KM2的常闭触点KM2-1、接触器KM1、继电器Kl的常开触点Kl-1 ;继电器K4的常开触点K4-1、光电开关SQ3、按钮SB1、继电器Kl的常开触点Kl-1并联，此时的光电开关SQ3为反向接入；36V电源的正负极之间另一支路上，依次串联继电器K4的常闭触点K4-2、继电器Kl的常闭触点K1-2、时间继电器KTl的常开触点KT1-1、接触器KM2、接触器KMl的常闭触点KM1-1、继电器K3的常闭触点K3-1 ;按钮SB2、接触器KM2的常开触点KM2-2均与时间继电器KTl的常开触点KTl-1并联；在36V电源的正负极之间另起一支路，依次串联继电器K4的常闭触点K4-3、时间继电器KT2 ;在36V电源的正负极之间另起一支路，依次串联接触器KMl的常开触点KM1-2、油泵接触器KM3 ;接触器KM2的常开触点KM2-3与接触器KMl的常开触点KM1-2并联；在36V电源的正负极之间另起一支路，依次串联接近开关SQ1、继电器K2 ;在36V电源的正负极之间另起一支路，依次串联继电器K2的常开触点K2-2、继电器K4的常闭触点K4-4、时间继电器KTl ;在36V电源的正负极之间另起一支路，依次串联接近开关SQ2、继电器K3 ;在36乂电源的正负极之间另起一支路，依次串联继电器K2的常开触点K2-3、指示灯M ;在36V电源的正负极之间另起一支路，依次串联光电开关SQ4、继电器K4、时间继电器KT2的常闭触点KT2-1，此时的光电开关SQ4为反向接入；继电器K4的常开触点K4-5与光电开关SQ4并联；油泵接触器KM3与液压站THPS中油泵的电磁阀电连接，使得该电磁阀开、关由油泵接触器KM3控制；液压站THPS中电机的动力输送端连接门连杆机构，由液压站THPS控制门连杆机构的工作。

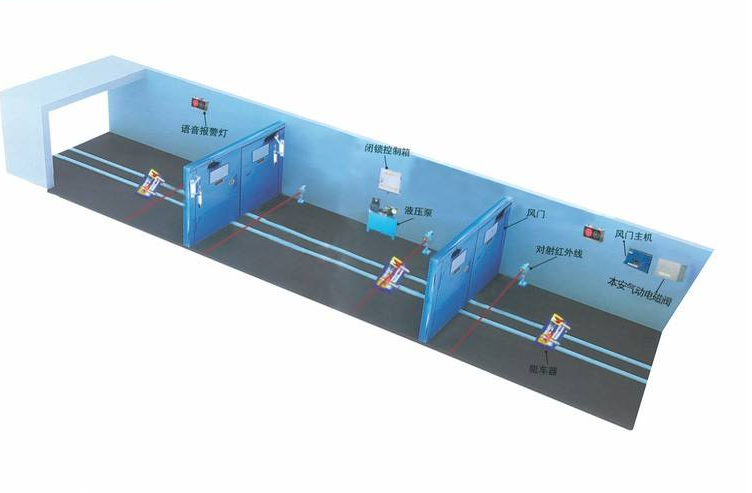

接近开关SQl安装在风门打开的最大幅度处；接近开关SQ2安装在临近风门关闭处；按钮SB1、按钮SB2安装在风门旁边；风门两侧20米处各安设一对光电开关SQ3，风门两侧3.5米处各安设一对光电开关SQ4，风门两侧斜对角处各安设一个光电开关SQ5，风门边上安装液压站THPS，风门上方安装门连杆机构。

油泵接触器KMl型号为CJX20910/AC36V ;接触器KM2型号为CJX20910/AC36V。

时间继电器KTl型号为JS14P/AC36V 45S ;时间继电器KT2型号为JS14P/AC36V13S。

继电器Kl型号为HH52P/36V ;继电器K2型号为HH54P/36V ;继电器K3型号为HH52P/36V ;继电器 K4 型号为 HH54P/36V。

按钮SBl为手动打开按钮；按钮SB2为手动关闭按钮。

接近开关SQl为打开接近开关；接近开关SQ2为关闭接近开关。
