风门联锁装置,风门连锁装置的特点
作者： 矿用风门来源： 互联网
矿井风门联锁装置,风门连锁装置的使用延长了风门的使用期，适合井下任何风门的闭锁。实践证明，该装置闭锁可靠，易装、易用、易维修，杜绝了风流短路，确保了矿井通风安全，具有较高的应用价值。
在设计普通风门联锁设施的时候，大部分借助滑轮的原理，通过滑轮组与一根钢丝绳进行风门间的机械联锁。处在正常关闭情况下的风门，连锁绳具备一段余绳，在对钢丝绳有效长度进行控制的基础上联锁风门之间。在完全打开一道风门的情况下（如图2所示），绷紧连锁，不可以打开另外的一道风门，从而体现闭锁的功能。
不稳定地联锁风门
因为只有在完全打开一道风门的情况下，才能绷紧钢丝绳，不可以打开另外的一道风门，实现闭锁。因此亻尚若工人不按照要求进行操作，同时将两道风门打开一半（如图3所示），会导致风流的短路，影响煤矿的安全生产。
因为在矿井下巷道断面的形状与支护条件会影响中间滑轮设施，难以固定。开关风门的情况下，钢丝绳和反向风门互相影响，导致变形拉伸与磨损，如果折断钢丝绳，就必须更换全部，这样会浪费材料。

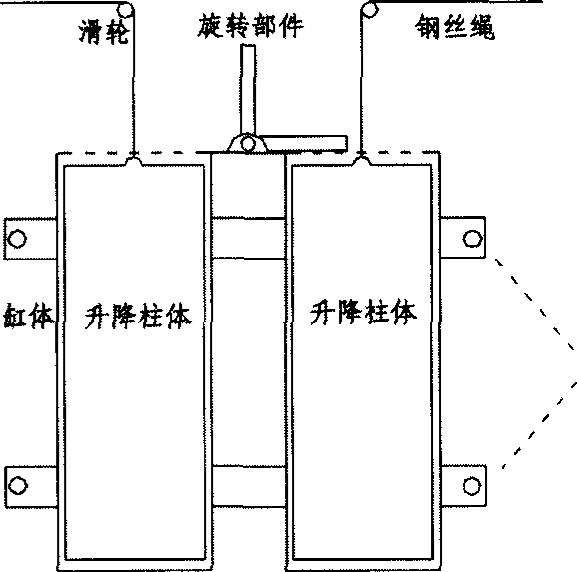

鉴于传统的钢丝绳连接存在的问题及经验，太平煤矿工程技术人员对在用风门进行了升级改造，特别是对升降风门联锁进行的改造。设备具体结构见图4，组成部分有固定装置、缸体、钢丝绳、旋转部件、升降柱体、滑轮等。
风门联锁装置,风门连锁装置工作原理
新型风门闭锁装置两端的钢丝绳分别连接巷道两侧的风门，当一侧风门开启时，能有效拉动两段的钢丝绳，使升降柱体上升，升降柱在上升的过程中碰撞旋转部件，使得旋转部件旋转到图5所示的位置，挡住另一侧的升降柱体，使之不能上下移动，从而防止另一道风门的打开，有利于安全生产。
风门联锁装置,风门连锁装置优点
（1）实现了真正意义上的闭锁。该闭锁装置使用后，即使一道风门打开一半，另一道风门一点也不能打开，实现了真正的闭锁。
（2）通风系统更加安全可靠。该装置使用后，
杜绝了同时打开两道风门的违章作业现象，根治了采掘工作面风流不稳定、无风、微风的现象，彻底消灭了主要进回风之间的风流短路，确保了矿井通风系统稳定、可靠。
风门联锁装置效果试验
新型风门闭锁装置真正实现了两道风门的闭锁要求，杜绝了风流短路造成矿井通风系统不稳定的现象，保证了采掘工作面的供风需求，增强了矿井通风系统的防灾能力。
风门联锁装置安全性
风门闭锁装置的应用，杜绝了由于两道风门开启造成的风流短路现象，保证了各作业地点供风量需要，有效地防止采煤工作面供风量不足而造成的瓦斯涌出异常或风量不足造成的瓦斯超限现象。
