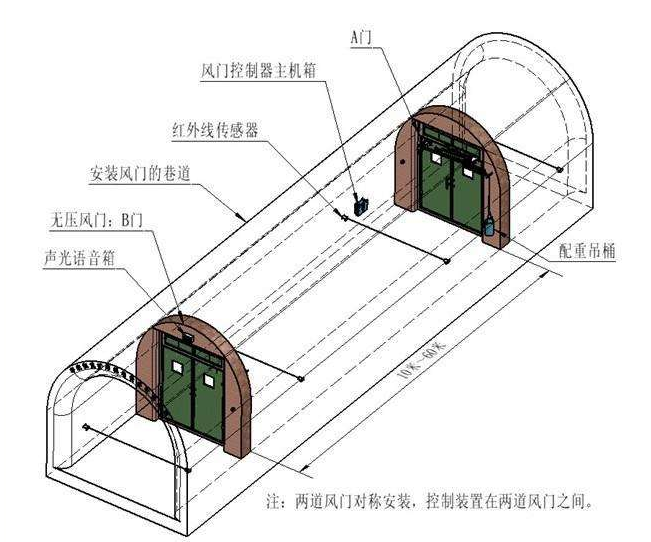

自动风门控制装置其中包括：A门控制箱和B门控制箱，A门控制箱连接有A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器，A门执行器连接在A门上，B门控制箱，B门控制箱连接有B门声音报警箱、B门信号发生器、B门磁控阀、B门执行器，B 门执行器连接在B门上，A门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱，其特点在于：所述的A门和B门的门框上分别安装有风门状态检测装置A门磁控阀和B门磁控阀，所述的A门和B门的门扇上分别安装有A门永磁体和B门永磁体与A门磁控阀和B门磁控阀对应，所述的A门磁控阀和B门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号，所述的A门信号发生器安装在A门侧面，所述的B门信号发生器安装B门侧面，矿井内正常行人或车辆在行走过程中，触发A门信号发生器和B门信号发生器，A门信号发生器和B门信号发生器分别输出信号给A门控制箱和B门控制箱，A门控制箱和B门控制箱根据所给的信号和当前A门、B门的开关状态，准确的通过A门磁控阀、A 门执行器和B门磁控阀、B门执行器来控制A门、B门的开闭，同时A门控制箱或B门控制箱在开门或关门的同时将所给的信号传递到互锁控制箱，来控制A门和B门的互锁，即当A门打开时，B门信号发生器失去作用，当A门关闭后B门信号发生器才能正常输出气源信号给B门控制箱，从而实现两道风门之间的互锁，满足矿用规程要求：同一时间只能打开一道风门。

A门控制箱内和B门控制箱内分别安装有延时机构，且所述的延时机构时间

自动风门控制装置工作原理

当正常行人或车辆通过风门后，A门控制箱内或B门控制箱内的延时机构会自动延时关闭风门，而无需行人或车辆司机下车操作关门。

A门控制箱和B门控制箱分别连接有A门声音报警箱、B门声音报警箱，A门声音报警箱、B门声音报警箱为气源喇叭，亦采用气源为动力实现报警，所述的A门磁控阀和B 门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号，当A门或B门打开时，实现风门的声音报警输出。

自动风门控制装置在停气的状态下，A门执行器和B门执行器自动处于自动排气状态，A门和B 门能够通过手动自由开启和关闭。

自动风门控制装置气源处理箱中气源工作压力为0.3-0.8MPa。



自动风门控制装置优点是：

本装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比，本发明采用压缩空气为动力源，无任何电接入，不采用电源而实现风门的自动控制，安全性能较高，自动化程度较高，节省了人力，同时可以实现两道风门互为闭锁，避免两道风门同时打开的情况，安全可靠。
