矿用密闭门通过观察窗透气减压容易开启
作者： 矿用风门来源： 互联网

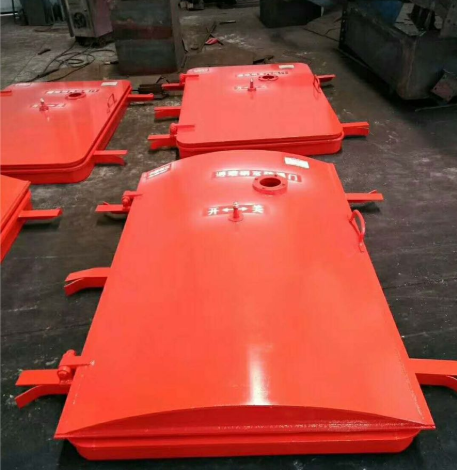

矿用密闭门主要用于井下主变电所和主排水泵房通往井底车场的通道内，容易关闭，以防止水的突然浸入，密闭门最大承受压力可达98KPa。该煤矿产品在井下广泛使用，如图1所示，主要由门框、门体1、铰链装置6组成，门框是由槽钢或工字钢组焊而成，门框通过筋钩与混凝土墙体连接，通过铰链装置将门框与门体连接。为了方便井下使用，矿用密闭门大多加装了观察窗，由法兰和密封橡胶使用螺栓紧固密封构成，方便观察两端的场地情况。由于矿井通风系统的影响，门体两侧风压差距较大，门体重，开启门困难。
发明内容本实用新型为了解决矿用密闭门两侧风压差大，开启门困难的技术问题，提供一种矿用密闭门减压装置。为解决上述技术问题，本实用新型采用的技术方案是:一种矿用密闭门减压装置，包括门体和观察窗，门体上开有可容置观察窗的窗口，窗口边缘固定有门轴，观察窗的一侧边缘与门轴枢接。以上结构设置是使密闭门体上的观察窗成为可开启式，在开启密闭门时，可先打开该装置，使密闭门两侧风压平衡，减少人工开启密闭门阻力。为了提高观察窗与门体的密封性，窗口内侧边缘固定有O型密封圈。为了方便开启和关闭观察窗，以及进一步增强观察窗与门体的密封性，在观察窗与门体上装有锁紧手轮装置。与现有技术相比，本实用新型采用了可开启式观察窗，在开启密闭门时通过观察窗透气减压，使密闭门容易开启。本实用新型加工简单，可以在现有矿用密闭门的基础上改造而成，可广泛地在井下应用。
矿用密闭门技术参数
矿用密闭门减压装置，包括门体I和观察窗2，门体I上开有可容置观察窗2的窗口，窗口边缘固定有门轴3，观察窗2的一侧边缘与门轴3枢接。窗口内侧边缘固定有O型密封圈4，在观察窗2关闭时起到密封效果。观察窗2与门体I上装有锁紧手轮装置5。锁紧手轮装置包括固定在观察窗上的手轮以及门体上的螺纹槽，手轮上的螺栓可与螺纹槽进行螺纹连接。通常情况下，手轮螺栓正向旋转锁紧观察窗与门体，达到隔风密闭的效果，手轮螺栓反向旋转，打开观察窗2。
矿用密闭门两侧风压差大，开启门困难的技术问题，提供一种矿用密闭门减压装置。包括门体和观察窗，门体上开有可容置观察窗的窗口，窗口边缘固定有门轴，观察窗的一侧边缘与门轴枢接，窗口内侧边缘固定有O型密封圈，观察窗与门体上装有锁紧手轮装置。本实用新型采用了可开启式观察窗，在开启密闭门时通过观察窗透气减压，使密闭门容易开启。加工简单，可以在现有矿用密闭门的基础上改造而成，可广泛地在井下应用。
