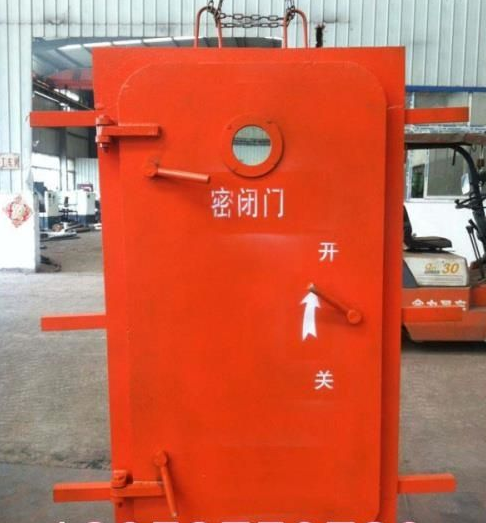

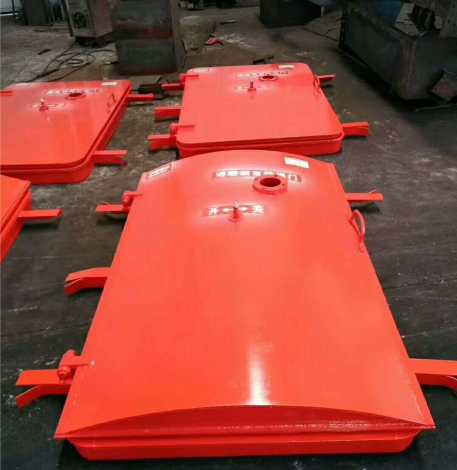

矿用安全密闭门涉及各种避难硐室、矿用救援舱、井下巷道等的安全密闭门，具有防 水、防火、防有害气体的特点，保证工作人员和避难人员的生命安全。

矿用安全密闭门背景技术：

目前国内安全密闭门采用一点接触密封或四点密封，密封不平稳；安全密闭门铰 链与铰链座的相对位置不可运动，进而门扇在锁紧时，相对铰链的一边是固定的，有时候由 于装配的问题就会使靠近铰链的一边不能完全密闭。发明内容[0003]为解决此问题，我们设计了一种新的传动平稳可靠的八点滑头与楔形滑块楔紧机 构，铰链与铰链座可相对滑动的密封结构。[0004]该安全密闭门包括门板1、观察窗玻璃2、转盘3、铰链4、铰链座5、门框体6、凹槽 7、密封条8、观察窗座9、转动轴10、楔形滑块11、扇形块12、锁紧滑头13、横连杆14、竖连杆 15、大齿轮16、小齿轮17，其中，门板I采用12mm高锰钢整体制成；门体上焊有凹槽7，密封 条8嵌入在凹槽7内，用密封胶把密封条8与门体I粘接在一起，不易脱落，密封严实；门框 体6采用整体铸造制成，门框体上焊接有8块楔形滑块11，密封条8与门框体6接触面光 滑，密封可靠。[0005]其中，观察窗玻璃2采用防爆玻璃，能耐高温、耐高压、耐腐蚀，工作人员与避难人 员可以清晰的看清里外的情况。[0006]其中，铰链4与铰链座5的连接方式相对滑动，在锁紧机构受力时，能使门板无约 束的平行的向面板压紧，进而密封更加严实，铰链4采用腰子孔设计，经过精密的计算，腰 子孔的大小，能很好的调节密闭门相对门板的贴合度，使密封条8压的更紧，密封效果大大 提闻。[0007]其中，密封条为军用的橡胶密封条，有很好的弹性。[0008]其中，锁紧机构采用八点锁死结构。[0009]本实用新型优点在于铰链4与铰链座5的连接方式可以相对滑动，在锁紧机构受 力时，能使门板无约束的平行的向面板压紧，进而密封更加严实。铰链4采用腰子孔设计， 经过精密的计算，腰子孔的大小，能很好的调节密闭门相对门板的贴合度，使密封条8压的 更紧，密封效果大大提高；同时采用军用的橡胶密封条8有很好的弹性，在开锁的状态时， 由于军用密封橡胶条8的弹力，会使门整体平行的离开门板，当锁紧点无接触时，门向外距 离达到最大，便于门的开启。锁紧机构采用八点锁死结构，大大提高密封效果，转动转盘，力 通过轴上的小齿轮17到大齿轮16，通过大齿轮16上的连杆传给平面连杆结构，再由平面连 杆结构带动锁紧滑头13，使锁紧滑头13楔入楔形滑块11，进而使安全密闭门与面板最大限 度的配合。[0010]这种锁紧机构具有转动省力、传动平稳、锁紧可靠、密封严实的特点。[0011]该安全密闭门主要采用12mm高锰钢整体制成，安装方便，防冲击性能好；该安全 密闭门设有观察窗，可以观察里面的情况；该安全密闭门锁紧轻松，转动部位灵可靠，可在 里外开门；拉紧装置为楔形滑块楔紧，锁紧可靠，密封严实，防水、防火、防有害气体进入。密 封条采用整体军用密封条，嵌入在凹槽内，该密封条耐高温、耐高压、耐腐蚀，能长期在各种 恶劣条件下，都能达到很好的密封效果。该安全密闭门可用于各种避难硐室，煤矿用救援 舱，非煤矿用救援舱。



矿用安全密闭门技术参数
该安全密闭门包括门板1、观察窗玻璃2、转盘3、铰链4、铰链座5、门框体6、凹槽 7、密封条8、观察窗座9、转动轴10、楔形滑块11、扇形块12、锁紧滑头13、横连杆14、竖连杆 15、大齿轮16、小齿轮17，其中，门板I采用12mm高锰钢整体制成；门体上焊有凹槽7，密封 条8嵌入在凹槽7内，用密封胶把密封条8与门体I粘接在一起，不易脱落，密封严实；门框 体6采用整体铸造制成，门框体上焊接有8块楔形滑块11，密封条8与门框体6接触面光 滑，密封可靠。[0021]其中，观察窗玻璃2采用防爆玻璃，能耐高温、耐高压、耐腐蚀，工作人员与避难人 员可以清晰的看清里外的情况。[0022]其中，铰链4与铰链座5的连接方式相对滑动，在锁紧机构受力时，能使门板无约 束的平行的向面板压紧，进而密封更加严实，铰链4采用腰子孔设计，经过精密的计算，腰 子孔的大小，能很好的调节密闭门相对门板的贴合度，使密封条8压的更紧，密封效果大大 提闻。[0023]其中，密封条为军用的橡胶密封条，有很好的弹性。[0024]其中，锁紧机构采用八点锁死结构。[0025]本实用新型优点在于铰链4与铰链座5的连接方式可以相对滑动，在锁紧机构受 力时，能使门板无约束的平行的向面板压紧，进而密封更加严实。铰链4采用腰子孔设计， 经过精密的计算，腰子孔的大小，能很好的调节密闭门相对门板的贴合度，使密封条8压的 更紧，密封效果大大提高；同时采用军用的橡胶密封条8有很好的弹性，在开锁的状态时， 由于军用密封橡胶条8的弹力，会使门整体平行的离开门板，当锁紧点无接触时，门向外距 离达到最大，便于门的开启。锁紧机构采用八点锁死结构，大大提高密封效果，转动转盘，力 通过轴上的小齿轮17到大齿轮16，通过大齿轮16上的连杆传给平面连杆结构，再由平面连杆结构带动锁紧滑头13，使锁紧滑头13楔入楔形滑块11，进而使安全密闭门与面板最大限 度的配合。

权利要求1.一种安全密闭门，包括门板(I)、观察窗玻璃(2)、转盘(3)、铰链(4)、铰链座(5)、门框体(6)、凹槽(7)、密封条(8)、观察窗座(9)、转动轴(10)、楔形滑块(11)、扇形块(12)、锁紧滑头(13)、横连杆(14)、竖连杆(15)、大齿轮(16)、小齿轮(17)，其特征在于，门板(I)采用12mm高锰钢整体制成；门体上焊有凹槽(7)，密封条(8)嵌入在凹槽(7)内，用密封胶把密封条(8)与门体(I)粘接在一起，不易脱落，密封严实；门框体(6)采用整体铸造制成，门框体上焊接有(8)块楔形滑块(11)，密封条(8)与门框体(6)接触面光滑，密封可靠。

2.根据权利要求1所述的一种安全密闭门，其特征在于，观察窗玻璃(2)采用防爆玻3 ο

3.根据权利要求1所述的一种安全密闭门，其特征在于，铰链(4)与铰链座(5)的连接方式相对滑动，铰链(4)采用腰子孔设计。

4.根据权利要求1所述的一种安全密闭门，其特征在于，密封条为军用的橡胶密封条。

专利摘要本实用新型涉及一种安全密闭门。门板(1)采用12mm高锰钢整体制成；门体上焊有凹槽(7)，密封条(8)嵌入在凹槽(7)内，用密封胶把密封条(8)与门体(1)粘接在一起，不易脱落，密封严实；门框体(6)采用整体铸造制成，门框体上焊接有(8)块楔形滑块(11),密封条(8)与门框体(6)接触面光滑，密封可靠。该安全密闭门锁紧轻松，转动部位灵可靠，可在里外开门；拉紧装置为楔形滑块楔紧，锁紧可靠，密封严实，防水、防火、防有害气体进入。密封条采用整体军用密封条，嵌入在凹槽内，该密封条耐高温、耐高压、耐腐蚀，能长期在各种恶劣条件下，都能达到很好的密封效果。该安全密闭门可用于各种避难硐室，煤矿用救援舱，非煤矿用救援舱。
