防挤伤气控风门带防夹功能
作者： 矿用风门来源： 互联网
气动无压风门固然方便，但是也有缺点，其最大的缺点就是按下关门按钮后，关门气缸会对门扇持续输出作用力，哪怕门扇关闭到位后，也会持续输出。如果在关门过程中，有人员或者物品未及时通过的话，就会门扇挤住，造成人员被伤亡，物品被挤坏，风门损坏。现有最普遍的解决方案是在两个门扇上安装应急开关，当人员被挤时按下应急开关，风门会打开。但是人员被挤时需按开关，如有特殊情况，可能无法伸手将开关按下。同时矿车或物品被挤时，此种方案无效，影响安全性。
对于现有的问题，本实用新型的目的在于提供一种防挤伤气控风门，以解决上述背景技术中提出的问题。
防挤伤气控风门技术方案：
防挤伤气控风门，包括门扇，所述门扇包括门扇本体和安全栅，安全栅通过折叶和门扇本体连接，折叶内安装有复位扭簧，门扇本体内部装有顶杆阀。
顶杆阀顶杆顶于安全栅上。安全栅设置在门扇的中间位置。顶杆阀通过气管和风门气动控制装置的气控箱连接。
防挤伤气控风门实施方式
下面将防挤伤气控风门进行清楚、完整地描述，显然，所描述的实施例仅仅是本实用新型一部分实施例，而不是全部的实施例。基于本实用新型中的实施例，本领域普通技术人员在没有做出创造性劳动前提下所获得的所有其他实施例，都属于本实用新型保护的范围。
在本实用新型的描述中，需要说明的是，除非另有明确的规定和限定，术语“安装”、“设有”、“相连”、“连接”应做广义理解，例如，可以是固定连接，也可以是可拆卸连接，或一体地连接；可以是机械连接，也可以是电连接；可以是直接相连，也可以通过中间媒介间接相连，可以是两个元件内部的连通。对于本领域的普通技术人员而言，可以具体情况理解上述术语在本实用新型中的具体含义。

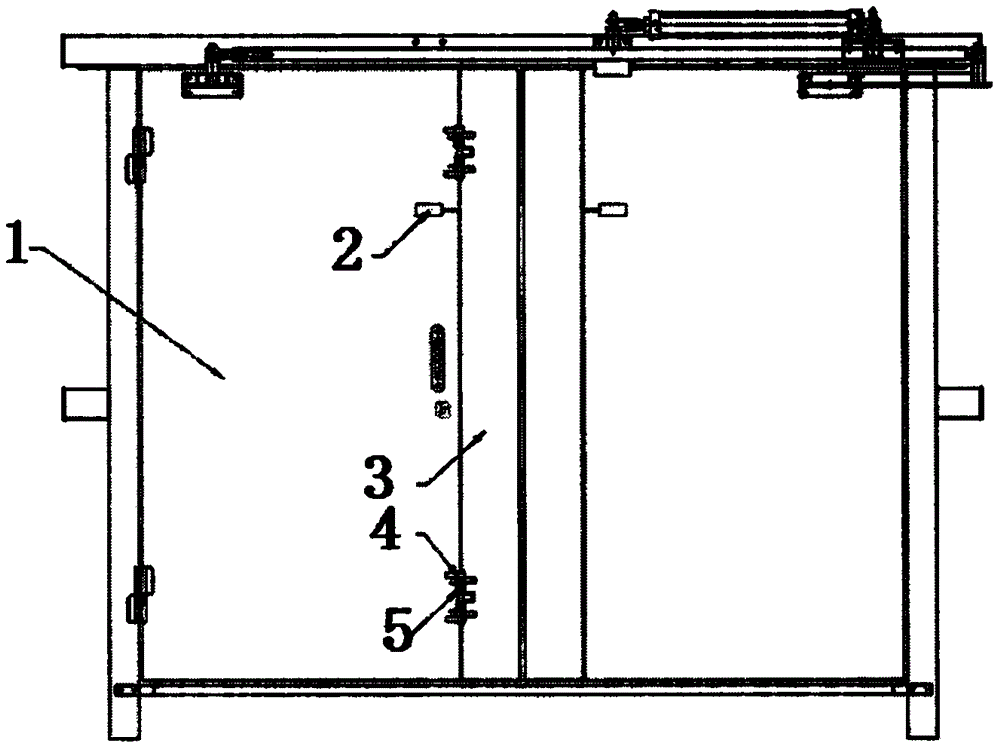

实施例一：请参阅图1-2，一种防挤伤气控风门，包括门扇，所述门扇包括门扇本体1和安全栅3，安全栅3通过折叶4和门扇本体1连接，折叶4内安装有复位扭簧5，门扇本体1内部装有顶杆阀2，顶杆阀2顶杆顶于安全栅3上，顶杆阀2通过气管接到风门气动控制装置的气控箱内。安全栅3设置在门扇的中间位置，方便保证安全性。
风门气动控制装置的风门关闭，门扇本体1和安全栅3作为一整体由气缸驱动绕门轴旋转向内关闭。
门扇本体1在气缸驱动下继续绕门轴旋转，当安全栅3受到阻力，安全栅3绕折叶4旋转，顶杆阀2顶杆向外弹出，气控阀打开，气控信号传至气控箱内，风门打开，安全栅3通过复位扭簧5复位，人员和物品不会受到伤害，可继续通过。
此种方案有效解决了气控无压风门关门过程中易挤伤人员或物品的问题，结构简单实用，有效保护了人员人身安全，物品安全和风门完好，具有很高的实用价值和社会价值，值得向使用单位推广。
此种结构不仅适用于风门和两扇门，也可用于单扇门类、多扇门类及旋转门类的防挤。
实施例二：在实施例一的基础上门扇本体1和气缸连接，方便控制门扇本体1转动关闭、开启等，方便使用。
对于本领域技术人员而言，显然本实用新型不限于上述示范性实施例的细节，而且在不背离本实用新型的精神或基本特征的情况下，能够以其他的具体形式实现本实用新型。因此，无论从哪一点来看，均应将实施例看作是示范性的，而且是非限制性的，本实用新型的范围由所附权利要求而不是上述说明限定，因此旨在将落在权利要求的等同要件的含义和范围内的所有变化囊括在本实用新型内。不应将权利要求中的任何附图标记视为限制所涉及的权利要求。
