风门气动控制装置基本功能
作者： 矿用风门来源： 互联网
风门气动控制装置基本功能:用于煤矿井下风门的自动化控制，当过人或过车时，风门实现自动打开，自动关闭，两门间相互闭锁，同时有声光语音报警功能，提示风门未关等各种实时情况。全自动风门控制装置结构的组成：矿用隔爆兼本安型风门自动控制装置由自动控制箱，按钮，红外线传感器，磁控开关，语音箱及液压系统或气动系统组成。全自动风门控制装置主要功能和工作原理：风门控制装置采用按钮和红外开关传感器作为控制信号，红外开关传感器在矿井巷道风门的两端分别形成一条不可见的线，当行人或车辆由巷道的任一方向进入A门时，红外开关传感器自动检测并为控制装置提供信号，此时A门自动打开，同时B门闭锁。门上装有磁控开关传感器，检测风门的闭合状态。在开门时有语音声光报答功能，在开门时提示行人注意安全。风门开启后通过记忆自动关闭，时间可根据用户要求设定。
风门气动控制装置结构特点1、本装置用PLC自动控制系统，采用红外传感器作为监视器，并兼有语言报警，保证行人和车辆顺利、安全通过。2、控制功能：控制器接收到红外传感器接收器发来的信号，识别后，控制执行机构（气缸、油缸）动作，打开风门；延时7秒后（经PLC可调），自动控制执行机构动作，关闭风门。3、闭锁功能：当互为连锁的两道风门其中任意一道打开时，控制器控制执行机构闭锁另一道风门，使之不能开启；当打开风门关闭后，控制器自动解锁。4、手动解锁功能：当出现故障时按下复位按钮，整个控制系统停止工作，此时风门能够手动推开。当故障排除后按下置位按钮，控制系统恢复正常工作。5、语音提示功能：风门打开时，控制器应控制声光报警箱提示语音信号。

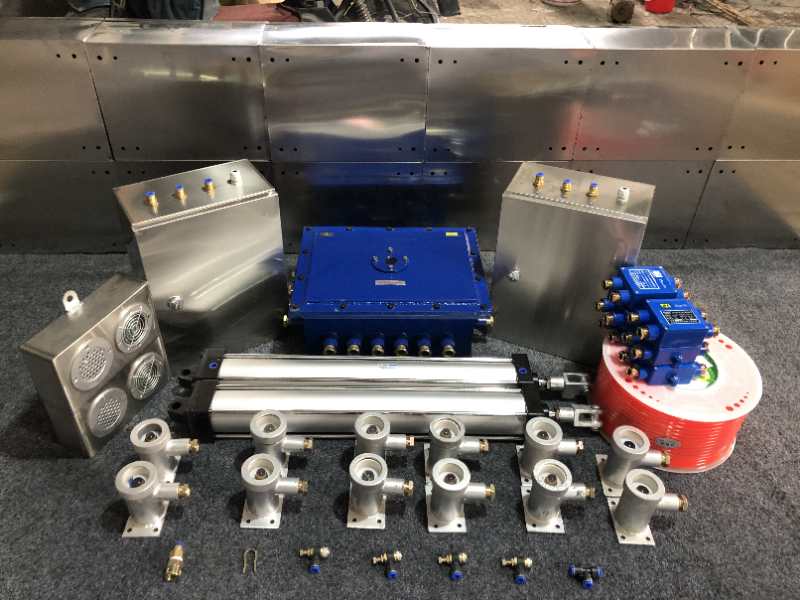

风门气动控制装置是一种控制设备，它的组成比较杂乱。KXJ0.2/127型矿用隔爆兼本安型风门控制器（主机）1个2KXB12矿用本安型声光报警箱2个GUG8型矿用本安型红外传感器4对（门的两头各一对）GUC15型矿用本安型方位传感器2个（一道门一个）AHS-12矿用本安型控制按钮3个（门的中心、两头各一个）CFHC10-0.8矿用本安型气动电磁阀2个气缸（标配：ф80?750）2个ZMK-127型风门自动控制设备适用于煤矿井下双扇无压风门、单扇风门、行人、行车或人车共用风门等设备处全自动控制，可控制两道或三道风门。
