电动风门的组成和工作原理

作者: 矿用风门来源: 互联网
电动风门组成
电动推杆风门装置主要由滑轮组、防爆电动推杆、钢丝绳扭转弹簧、风门、电缆、启动按钮等组成。
防爆电动推杆通电后电机启动 ,如前所述电动推杆将电机的旋转运动转化为直线运动 , 推杆被推出 ,挂在推杆头部滑轮上的钢丝绳在其推力作用下 ,拉动风门完成风门的开启动作 , 此时风门全开 ,人员、车辆正常通过该风门 ,经过一段预先设定的时间后电动推杆自动反转 , 钢丝绳被放松 ,在风门扭转弹簧和风流的联合作用下关闭 ,至此完成了风门的一个启闭循环。
在停电或有故障时 ,解下悬挂在风门上的钢丝绳 ,此时等同于未装设该启闭装置的普通风门 ,由人力启闭风门 ,不会造成其它影响。

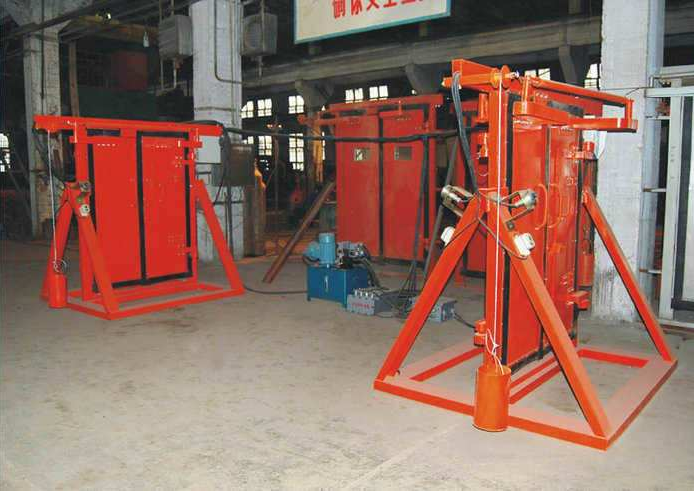

电动推杆风门
电动风门的电气工作原理
当人或机车通过距风门一定距离的按钮开关 QA 时 ,按下按钮开关 QA ,接触器 ZC 线圈得电 ,电动推杆开始推出一直到碰到行程开关 XK1 ,与此同时辅助触头 ZC1 吸合使 ZC 接触器自保 ,而辅助触头 ZC2 使时间继电嚣线圈得电 ,时间继电器的辅助触头 SJ 经过一段时间后延时吸合 ,使得 FC 接触器线圈得 ,电触头 FC 吸合从而电动推杆反转 ,碰到行程开关 XK2 时电机自动停下 ,完成了一个风门启闭过程。
从风门开启后到刚开始关闭这一段时间为行人(车) 时间 ,这段时间的长短可通过调整时间继电器的调整旋钮来进行调整。
该装置除启动按钮用电缆接到距风门一定距离进行安装外 ,其他电气元件可以安装在防爆磁力起动器外壳内 ,实际使用中我们利用 QC83 - 80N 的主回路而将其控制回路按上述原理图进行相应改造后安装在电动推杆附近。

电动风门装置特点 :
该装置具有过载保护特点 , 且安装方便、造价低、节能效果好 ,运行可靠 ,适合在矿井推广应用。
