机械式风门连锁装置运行原理
作者: 矿用风门来源: 互联网
机械式风门连锁装置存在的问题,针对存在问题进行了改进,将风门连锁装置改为风门闭锁装置,介绍了风门闭锁装置的结构、工作原理、注意事项及优点。风门闭锁装置彻底杜绝了2道风门同时打开现象,提高了通风系统稳定性,保障了矿井安全生产
机械式风门连锁装置运行原理:

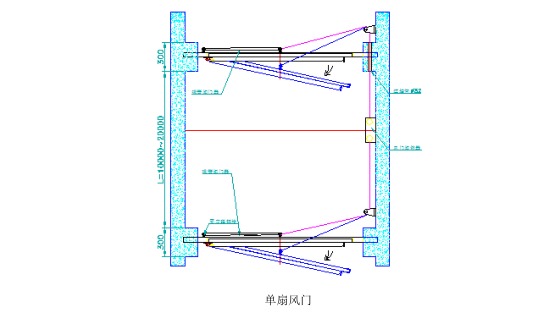

当第1道风门打开时,第2道风门由于重钎的自重,重钎下垂至承接管内,通过重钎、引导管、承接管的联合作用,从而无法打开;只有第1道风门关闭后,重钎提起,第2道风门才可以打开,从而实现风门之间的可靠闭锁。第1道风门打开

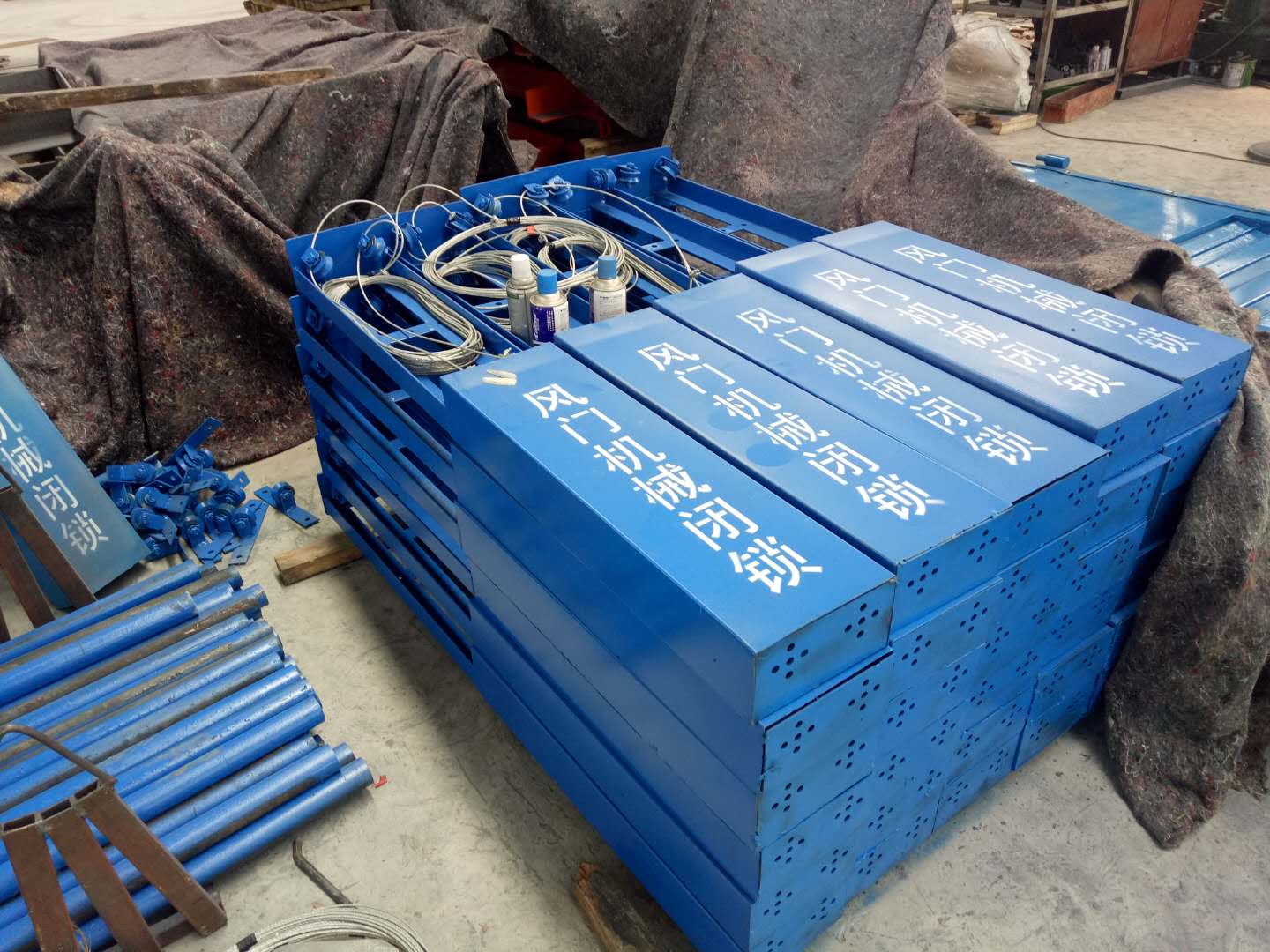

风门闭锁装置通过钢丝绳与重钎的联合作用,实现了风门之间的可靠闭锁,彻底解决了2道风门能同时打开的弊端;闭锁装置为全机械结构,装配简单、维修方便可靠安全;闭锁装置适用性强,适合井下各类无压风门木风门使用。
小庄矿业公司基本建设期间的使用证明该风门闭锁装置装配简单、维修方便、可靠安全,真正实现了风门间的闭锁从根本上防止了2道风门同时打开,避免了风流短路,提高了矿井通风系统稳定性,保障了矿井安全生产。
机械式风门连锁装置应用
1)2道风门同时关闭时钢丝绳必须拉紧,重钎刚好悬挂在风门的上方,距离风门门扇不大50 mmo 2)2道风门闭锁绳通过滑轮悬挂于巷道顶部,上下层位必须错开,拐弯处必须使用滑轮;巷道顶部第1道滑轮固定位置距离风门应不小于风门门扇的宽度
3)引导管、承接管必须在一条直线上,重钎的长度、质量必须适中。承接管下凵必须进行封堵,引导管上口和定滑轮处安设限位装置,防止重钎过度下垂。
