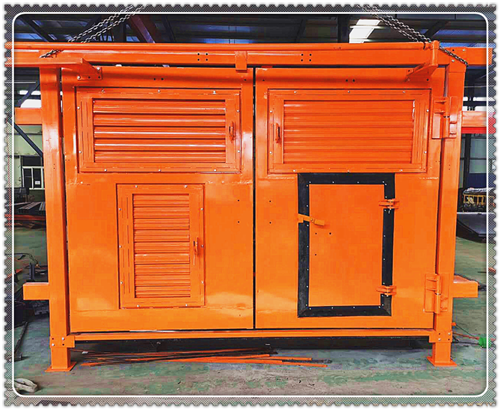

矿山井下自动风门特点
作者： 矿用风门来源： 互联网
矿山井下自动风门就是要解决采用气缸或油缸驱动的矿山井下风门均存在噪音大，并且采用气缸驱动的风门在无压缩空气驱动时，需另配空压机，而采用油缸驱动的风门在进行故障检修时，容易对风门和巷道造成油污染的问题，为此提供一种结构简单、操作方便、清洁环保的矿山井下自动风门。
矿山井下自动风门具体方案是：
一种矿山井下自动风门，具有门形框架，在门形框架上装有左、右两扇呈对开式布置的折叠门；其特征是：在门形框架的横梁上装有轴承座，并在轴承座中配装有沿着横梁布置的丝杆，丝杆的一端依次连接减速箱和驱动电机；所述丝杆上设有左、右对称布置的两段反向螺纹，并在所述两段反向螺纹的丝杆上各配装有一套牵引机构；两套牵引机构在丝杆转动时，沿着丝杆作反向运行，并牵引左、右折叠门完成开启/ 关闭动作。
门形框架的横梁由左、右两根并排布置的工字钢构成；所述牵引机构包括移动螺母和左、右导向轮以及推杆；所述移动螺母安装在丝杆上；所述左、右导向轮分别放置在左、右两根工字钢的下翼沿上，左、右导向轮之间通过短轴相连接；所述推杆的下端插装在折叠门的门沿上，推杆的上端穿过短轴后与移动螺母相连接。轴承座设有三个，并分别设置在丝杆的中部和左、右两端。
门形框架的横梁上装有分别与丝杆的左端和中部相对应的行程开关/接近开关；所述驱动电机由正/反转启动按钮、停止按钮和接触器构成的低压启动电路控制其启停工作；所述行程开关/接近开关配设有控制器和声光报警器，行程开关/接近开关用于检测牵引机构的行程位置，并由控制器控制声光报警器发出声光报警指示及对驱动电机的工作状态进行实时控制。
矿山井下自动风门特点：
结构简单、成本低廉、操作方便，通过由高速旋转的丝杆带动两套沿其作反向运动的牵引机构，实现了实时牵引左、右折叠门自动完成开启/关闭的动作，并在进行开启/关闭操作时噪音小、运行稳定、清洁环保，便于进行后期的检修和维护。
