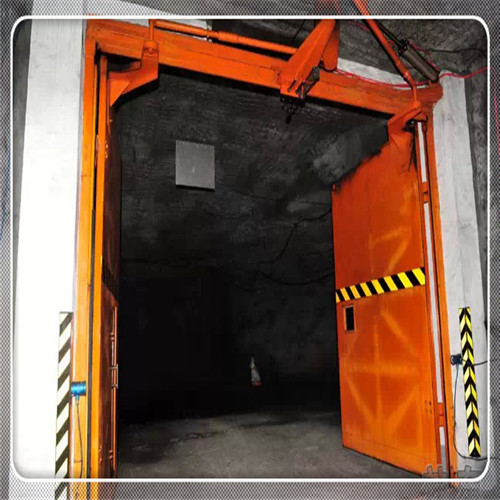

矿山井下自动控制风门
作者： 矿用风门来源： 互联网
矿山井下自动控制风门的来源，当前井下使用的风门均是由人工操作 ,由于负压大 ,开门的操作力相当大 ,不仅开启、关闭十分不便 ,而且极易使风门受到损坏。此项课题研究的技术关键在于先开窗后开门。风门两侧的空气有一定的压差 ,因风门的面积很大 ,一般风门的开启力为 30～50 kg。当风门已有较小的开启时 ,这个压力就锐减到 5 kg 以下。因此 ,为了减小开启压力 ,课题组决定在风门上设置一个窗口 ,因为窗的面积较小 , 其开启压力只有 10 kg 左右。窗口打开以后 ,风门内外两侧的压差大为减小 ,有效地减小了机构的强度和气缸的操作力。
矿山井下自动控制风门工作原理如下 :当风门需要开启时 , 控制信号传给二位五通双控电磁阀 ,电磁阀打到供气位置 ,气缸活塞带动行走部分向外运动 ,打开设在风门上的小窗。当小窗开启到与风门夹角成 30°时 , 小窗被固定轴挡住 ,无法继续打开 ,而行走支点继续移动 ,从而带动风门开启。由于风门上的小窗已经打开 ,风门内外的压差基本消失 ,所以风门很容易开启。当风门开启角达到 90°时自动停止动作 ,车辆和行人可以通行。当风门需要关闭时 ,控制信号传输到二位五通双控电磁阀 ,使电磁阀换向 ,控制压气进入气缸的另一端 ,气缸活塞带动行走部分向回移动 , 先是小窗被关严 ,然后带动风门转动 ,直到完全关严。专家们认为 :此项研究成果有效地解决了风门开关不方便的难题 ,可以防止风门撞车事故的发生 , 值得大力推广使用。
