全伺服自动安全承压连锁风门以压缩空气为动力,手动操作控制阀,执行Q/140200TML001--2006标准两道风门互相闭锁,同一时间内只能够开启一道,并且关门优先。

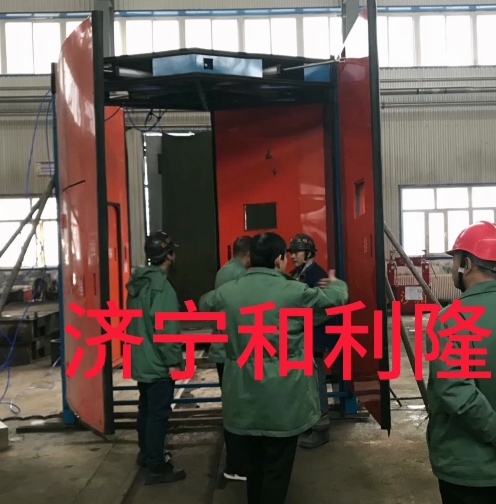

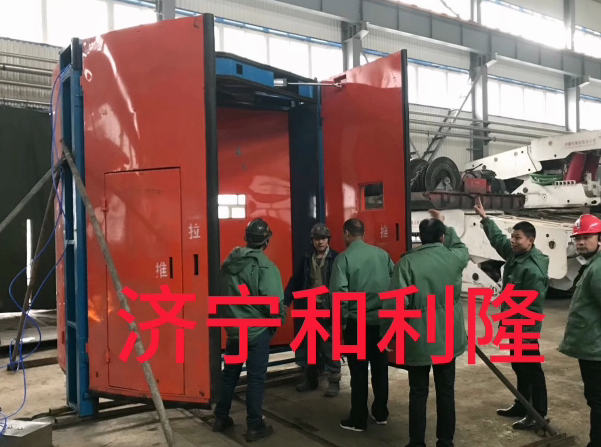

全伺服自动安全承压连锁风门组成:
全套设备由两道风门及其控制系统、四台阻车器、两只导绳轮,以及声光传感系统组成,符合《煤矿安全规程》。可满足不同种类通风系统阻隔通风风流,且保证行人和运输的正常通行; 关门时两扇门之间防挤人距离为0.4-0.6米; 与风门开关同步自动起落的阻车器,在风门关闭状态下,阻止矿车前行,具有防撞门功能,为自动安全联锁风门的配套设施; 防止风流短路实现风门的整体自动控制及阻车器的联动控制导绳轮可以控制和疏导钢丝绳在局部范围内沿导轨中心运行,为自动联锁风门的配套设施; 声光警示系统可自动监测风门开闭状态,以声光形式发出警示。
全伺服自动安全承压连锁风门特点:
1、钢结构制作,具有足够的强度和良好的阻燃防腐性能;
2、以压缩空气为动力,手动操作控制阀,实现风门的整体自动控制及阻车器的联动控制;
3、两道风门自动闭锁,同一时间内只能够开启一道,并且关门优先,防止风流短路;
4、若远方风门未关,可就近按下复位按钮,将其关闭;
全伺服自动安全承压连锁风门型号含义
风门产品型号示例 my———承压风门;q ———气动;b———改进序号;2523 ———通径2.5mx2.3m
阻车器产品型号示例 zcs———手动阻车器;znq———气动阻车器,气缸内置624 ———轨距600mm 轨重24k
主要技术指标
序号 型 号 规格 净重(kg) 气动系统 工作压力(MPa)
工作压力0.8MPa时风门受力(pa)通径 宽X高 外形尺寸
1 MYQ2525 2.5X2.5 2.82X2.72 970 0.4---0.8 2200
2 MYQ2020 2.0X2.0 2.32X2.22 700 2500
3 MYQ2523 2.5X2.3 2.82X2.52 930 2200
4 MYQ2220 2.2X2.0 2.52X2.22 800 4100
5 MYQ1818 1.8X1.8 2.12X2.02 600 2200
6 MYQ2623 2.6X2.3 2.92X2.52 1000 6060
7 MYQ2225 2.2X2.5 2.52X2.72 950 4100
8 MDQ1016 1.0X1.7 1.06X1.76 270 1154
9 MYQ1717 1.7X1.7 2.02X2.02 540 1962
检修维护
当门扇开启阻力较大时,应对门轴、销轴等转动部位去除油污、油泥并加油润滑,加入润滑油后要手动开关避免油未完全进入,吸附粉尘。
如果在使用一定的周期时发现井下通风量忽高忽低,通风系统不稳定时,首先我们要检查风扇是否有撞坏的现象,排除后,我们需检查密封胶条是否损坏,为了保证通风系统的安全与井下供风量的及时与充足要及时更换密封胶条,还有另一种情况这往往会发生在大门扇上,门扇较大就容易走扇,这时候我们要及时调节风门的契合度,保证密封严密。
