全断面矿用调节无压风门生产图纸
作者： 矿用风门来源： 互联网
煤矿百叶调节风门从调节风窗的大小上分为矿用全断面百叶调节风门和半断面百叶式调节风门，控制方式有气动调节风门、电控气动全自动调节风门，矿用百叶调节风门结构有平衡无压调节风门、正反向调节风门等。
在比较狭窄的巷道里为了防止调节无压风门打开时调节手柄和巷道壁相碰撞现象的发生，一般把百叶窗旋转调节手柄设置在离门轴比较远的门扇龙骨上即靠近门框中心线的位置；另外为了扩大百叶窗无压调节风门的通行半径，把百叶窗调节手柄安装在与门扇打开方向一致的一面，这样当煤矿调节风门处于打开状态时，手柄在通道的外侧，不影响大物件的通过。

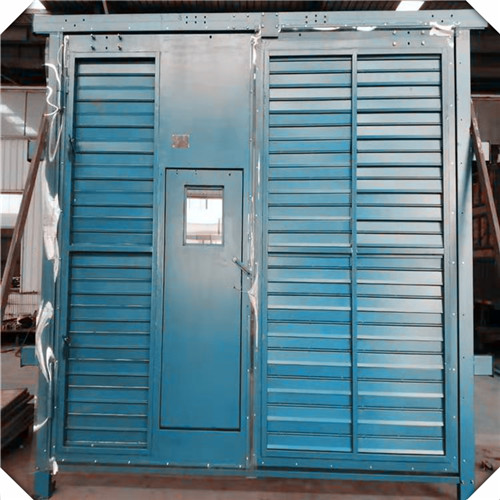

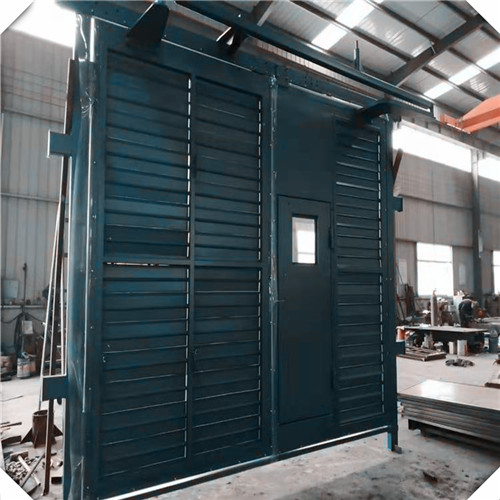

把矿用调节风窗镶嵌在手动控制或全自动平衡无压风门或煤矿气动正反向的门扇上从而形成矿用百叶窗无压风调节门产品。按照调节风窗在整个门扇上占有的面积大小分为全断面百叶窗调节风门和半断面无压调节风门。所谓全断面即百叶窗分为上下两部分，半断面即只有门扇的上半部分为调节风窗，下半部分用钢板焊接在门扇龙骨上密封处理。由此看出全断面风窗占整个门扇的大部分面积，因此用工也比半断面的多不少
