气控无压风门

作者: 矿用风门来源: 互联网
气控无压风门

通过对气控无压风门平衡机构的受力分析,得出两门板转矩与风压、转动的角度有很密切的关系,当风压大于(39.2Ab/SL)MPa 时,联接门扇和平衡杆的轴承将被拉断,因此要根据煤矿井下的实际风压选择强度合适的轴承及平衡机构,以保证气控无压风门的可靠使用,从而为现场实际应用提供理论依据。

矿用气控无压风门的平衡杆可以调节风门的开启和关闭, 是风门平衡机构中重要组成部分,其受力传动效果决定了风门运行的可靠程度,因此对平衡机构进行合理地研究与设计是非常重要的,本文基于文献[2]中气控无压风门结构及研究成果,就其平衡机构进行受力分析,并对联接门扇和平衡杆的轴承强度进行了强度校核。
气控无压风门的结构及工作原理
(1)风门结构

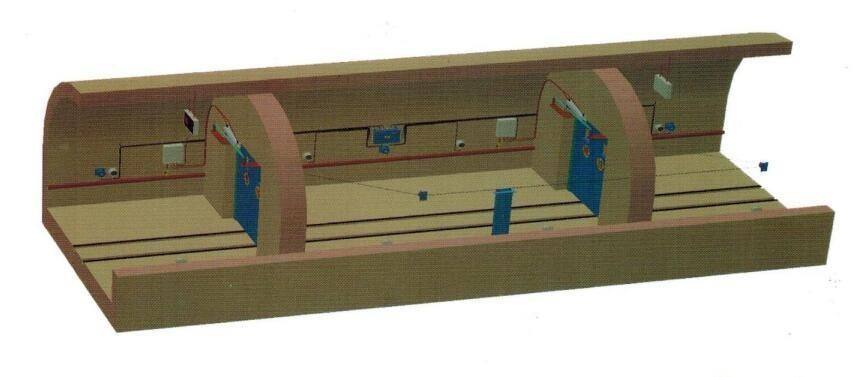

气控无压风门主要由门框、左右门板、平衡机构、钢丝绳及气缸等组成。
(2)工作原理
气控无压风门采用煤矿井下高压气体作为气缸的动力源,由电磁阀控制气缸 1 推杆收缩,通过连接在推杆上的钢丝绳 3 来拉动平衡杆 4,从而带动直架和弯架 5,调控风门的开启。当推杆伸出时,钢丝绳呈现为松驰状态,此时钢丝绳对风门的牵制力为零, 风门则在配重坠陀 2 的作用下,回到关闭状态。
