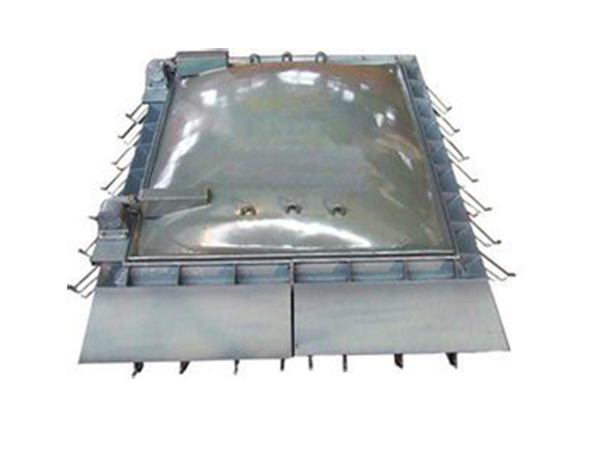

矿用防水闸门主要有防水闸门扇,门框,拉紧装置和门枢等部件。
1.门扇由壳板,井字肋板和圈梁等组成,壳板采用超密宽钢板垫压工艺,壳板与肋板为等量级度,门扇与门枢之间采用甲万形橡胶条封。
2.门框为工字形钢板组合焊接件,除圈梁外,其余均埋入墙内,门框底板面上在施工时应焊有装配用拉筋,以使与洞室钢筋联成一体。
3.拉紧装置为楔形板紧固方式,楔形板紧固行程为20.5mm。
4.门框采用滚动轴承,门扇关合后可沿水压力方向移动7mm达到密封效果
防水闸门的安装要求：
1、防水闸门是井下防水的主要安全设施，凡水患威胁严重的矿井，在井下巷道设计布置中，就应在适当地点预留防水闸门硐室和水闸墙的位置，使矿井形成分翼、分水平或分采区隔离开采。水患发生时，能够使矿井分区隔离，缩小灾情影响范围，控制水势危害，确保矿井安全。通过防水门的轨道、 电机车架空线等必须灵活易拆， 在关闭防水门时，能迅速拆除； 通过防水门墙内的各种管路和安设在闸门外侧的闸阀的耐压能力，都必须与防水闸门所设计压力相一致； 通过防水门墙内的电缆、 管道， 必须用堵头和阀门封堵严密， 不得漏水；
2、 防水门必须安设观测水压的装置， 并有放水管和放水闸门；
3、 防水门竣工后， 必须由矿总工程师负责组织部门， 按照设计要求进行验收； 对新掘进巷道同时建筑的防水门， 必须进行注水耐压试验， 水门内巷道的长度不得大于 15m， 试验的压力不得低于设计水压， 其稳定时间应在 24h以上， 试压时应有专门安全措施， 并由矿总工程师批准。
4、 防水门应能在发生突然涌水时迅速关闭。 防水门应向泵房外面开。
