矿用自动防水密闭门如何实现自动锁紧
作者： 矿用风门来源： 互联网
大部分矿用防水密闭门都是采用工打开和关闭，人工锁紧和解锁。其基本结构由门框、门扇、合页和锁紧装置构成。为了实现防水密闭门的自动化操作实现矿用自动防水密闭门自动锁紧功能，在矿用防水密闭门门扇一侧设置有用于打开关闭门扇的驱动装置，门扇四周还对应设置有锁紧装置，锁紧装置为液压锁紧装置或液压连杆锁紧装置，驱动装置通过驱动装置液压连接油路与驱动装置液压泵站相连，锁紧装置通过锁紧装置液压连接油路与锁紧装置液压泵站相连，驱动装置液压泵站和锁紧装置液压泵站分别通过电气连接线路与智能控制器相连，所述的防水密闭门一侧还对应设置有与智能控制器相连的水位传感器。
矿用自动防水密闭门驱动装置包括驱动装置液压缸和驱动装置活塞杆，驱动装置活塞杆前端固定安装在门扇上，驱动装置液压缸的缸体后端安装在密闭门门框上，驱动装置液压缸通过驱动装置液压连接油路与驱动装置液压泵站相连通。

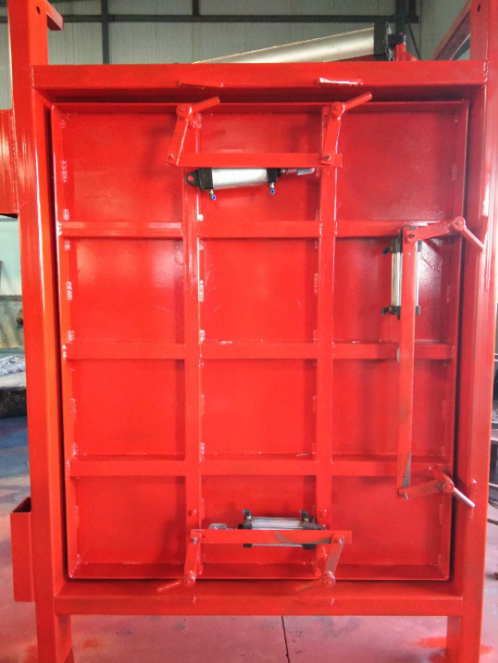

矿用自动防水密闭门液压锁紧装置为多个，液压锁紧装置包括固定安装在门扇上的锁紧液压缸，锁紧液压缸上的活塞杆前端设置有第一锁舌，第一锁紧卡块与第一锁舌对应固定安装在门框上，锁紧液压缸通过锁紧装置液压连接油路与锁紧装置液压泵站相连通，锁紧液压缸上的活塞杆往复运动，带动第一锁舌伸出或回缩，将第一锁舌挤在第一锁紧卡块上或脱离第一锁紧卡块，实现防水密闭门锁紧和解锁。
矿用自动防水密闭门的液压连杆锁紧装置包括固定在门扇上的平面连杆机构、动力传递装置和液压连杆锁紧液压缸，平面连杆机构由主动摇杆、连杆和从动摇杆组成，连杆包括第一连杆、第二连杆，动力传递杆为动力传递装置，主动摇杆通过第二连杆与动力传递杆连接，液压连杆锁紧液压缸的活塞杆前端与动力传递杆相连，主动摇杆通过第二连杆与动力传递杆相连，第一连杆一端与主动摇杆相连，第一连杆另一端与从动摇杆相连，主动摇杆和从动摇杆外端通过连杆机构支点轴安装在门扇上，连杆机构支点轴上安装有支点轴套和第二锁舌，第二锁紧卡块与第二锁舌相对应固定安装在门框上，防水密闭门关闭后，液压连杆锁紧液压缸的活塞杆做往复直线运动，带动主动摇杆摆动，通过第一连杆带动从动摇杆作摆动运动，驱动第二锁舌旋转，将第二锁舌卡在门框上的第二锁紧卡块上或脱离第二锁紧卡块，实现防水密闭门锁紧和解锁。
矿用自动防水密闭门水位传感器通过电气连接线路与智能控制器相连，当达到一定水位后，智能控制器接收到水位传感器发出的电信号，智能控制器发出关门指令信号，到防水密闭门自动关闭、锁紧，实现了安全可靠的就地自动化控制。
矿用自动防水密闭门的有益效果是：所述的煤矿井下自动锁紧防水密闭门，其通过设置与智能控制器相连的驱动装置和锁紧装置，实现了防水密闭门原有的远程控制，即实现打开、关闭、锁紧和解锁等动作，同时在原有技术的基础上，远程智能控制器设置了水位传感器，当达到一定水位后，防水密闭门自动关闭，实现了安全可靠的就地自动化控制。其结构独特、性能可靠、自动化程度高，能有效实现对水泵房安全保护。
