SD双页无压风门|平衡无压风门的特点

作者: 矿用风门来源: 互联网
SD双页无压风门又称为SD平衡无压风门,为了解决风门的密封问题,我们在门扇和门框上根据需要固定了密封橡胶板,即在关闭方向的内侧门扇边缘固定密封板,在关闭方向外侧门框上固定密封板,实现了双面密封,有效地解决的漏风的问题。

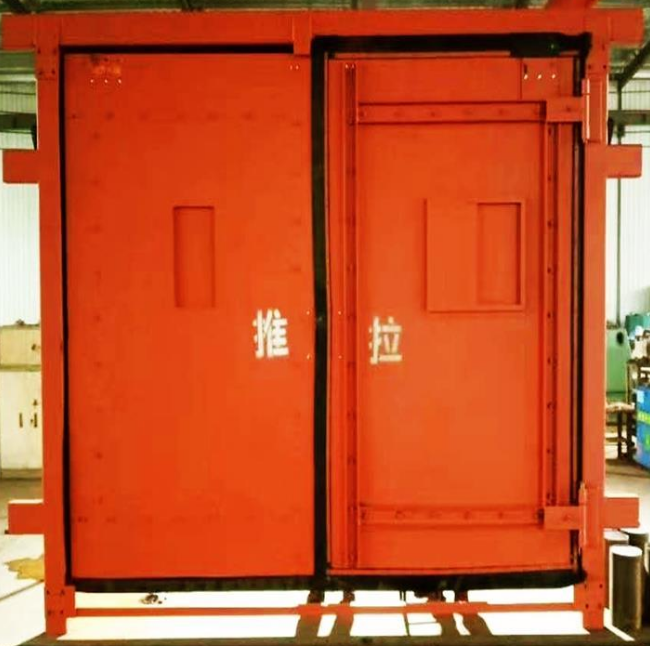

SD双页无压风门
SD双页无压风门的特点
1、风门开启力小。开启力大小与风压大小和方向无关该风门采用双扇、相反方向开启结构,两扇门的面积相等,用连杆结构连接,当门开启或关闭时,一扇门顺风压方向运动,另一扇门逆风压方向运动,两扇门上风压作用的力矩相互抵消,达到力矩平衡,开、关门时的用力只需克服因门的重量形成的摩擦力矩,因此开、关门所需的力彳小,手动开启约需巧ON。 2、双向风,不须再设反向风门
风门的门扇与门框、门扇与门扇之间的缝隙都采用双面挡风橡胶条隔风,由于用双页压力平衡结构,无论压力大小和方向如何变化,风门都不会自动开启,所以不须再设反向风门,一道门就可以单独起到传统一组风门的作用。
3、人、车过后风门能自动关闭
在门扇上关门时需用拉力的方向加一配重,配重通过定滑轮、钢丝绳、固定环与门扇连接,当门扇开启后,通过配重产生的拉力形成的力矩使门关闭。关闭力矩的大小可以通过配重质量的大小来调整,使门的关闭达到最佳效果,关闭时平稳无冲击。

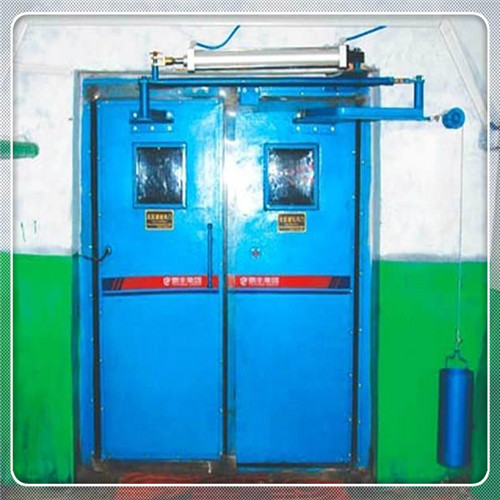

SD双页平衡无压风门
4、结构简单、节能省耗
该门的结构:连杆与两铰链轴心连线平行,连杆长度等于两铰链中心距,连杆与两铰链轴心连线形成平行四边形,为了使组装后四边形能成为平行四边形,连杆设计成两段,中间用调节螺栓连接,调节螺栓为双头左右螺纹,通过旋转螺杆调节连杆长度,使之与两铰链轴心连线形成平行四边形。为了使风门在井下因巷道变形挤压后仍能开启,设计时在两门扇合缝边加装一条易于拆除的木条,一旦两扇门由于巷道变形而挤紧无法开启时,可用简单工具拆除木条,开启门扇,调整连杆长度后风门还可继续使用。由于所需开闭力小,无需其它动力设备,人通过时一人之力足以开启,用于行车巷道时可在风门上装设撞杆,机车通过时撞击撞杆,使门打开,车通过后,风门在配重力的作用下自动关闭,无需司机下车开关风门,省时节能。
