名称：风门空气能闭锁装置
分类：矿用气动风门控制装置
咨询热线：13345287774
联系我们
详细说明：
济宁和利隆研发多中气动风门控制装置为了解决现有技术中风门开关不方便的问题，而提出的一种风门空气能闭锁装置。
风门空气能闭锁装置，包括风门框架和风门主体，所述风门主体转动连接在风门框架的内壁，所述风门框架外壁连接有第一固定板，所述第一固定板外壁连接有第一连接板，所述第一连接板的顶部连接有固定轴，所述固定轴外壁转动连接有气缸增压器，所述气缸增压器外壁连接有气管，所述气缸增压器远离固定轴的一端连接有转动盘，且所述转动盘的底部开凿有凹槽，所述风门主体的外壁连接有第二固定板，所述第二固定板外壁连接有第二连接板，所述第二连接板的顶部连接有转动杆，所述转动杆转动连接在凹槽的内壁。
第一固定板与风门框架外壁均开凿有第一螺纹孔，所述第一螺纹孔内活动连接有第一螺钉，所述第二固定板与风门主体外壁均开凿有第二螺纹孔，所述第二螺纹孔内活动连接有第二螺钉。
风门框架外壁连接有固定合页，所述风门主体外壁连接有与固定合页相匹配的转动合页，所述固定合页外壁两侧均连接第一轴套，所述转动合页外壁两侧均连接有第二轴套，所述第一轴套与第二轴套内壁转动连接有转轴，所述转轴外壁套接有扭簧，所述扭簧连接在两个第二轴套之间。
风门框架外壁开凿有凹孔，所述凹孔内壁连接有第一直杆，所述第一直杆外壁套接有弹性元件，所述弹性元件远离凹孔内壁的一端连接有减压板，所述第二连接板外壁连接有第二直杆，所述第二直杆远离第二连接板的一端连接有活动板，所述活动板与减压板相抵。
风门主体的侧壁连接有橡胶片。
风门空气能闭锁装置的效果：

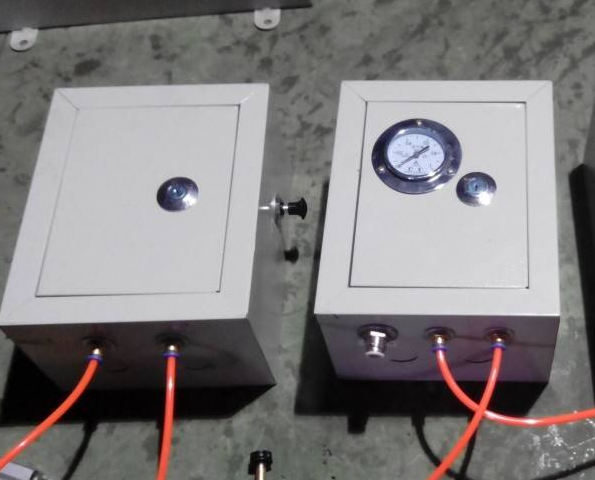

1、该风门空气能闭锁装置，当车辆或者工作人员通过风门时，通过调节控制箱，使空气从气管流动，利用空气压缩原理，使气缸增压器工作，在工作的过程中，气缸增压器控制内部的伸缩杆伸长，使伸缩杆带动转动杆在转动盘内部的凹槽转动，从而使伸缩杆拉动第二连接板，使风门主体打开，在风门主体打开的过程中，风门主体与风门框架采用合页连接的方式，在转动的过程中，转轴外壁的扭簧会对风门主体的打开有一定的限制作用，当风门主体打开一定的角度时，第二连接板外壁的活动板会与减压板相抵，在相抵的过程中，活动板对减压板作用力，从而使弹性元件收缩，起到缓冲的作用，避免第二连接板撞击在风门框架，降低风门框架与第二连接板的使用寿命，风门主体外壁的闭合处连接有橡胶片，可以避免风门的闭合处产生漏风现象，保证工作面风流正常工作以及供风，从而提高风门的安全使用系数。
风门空气能闭锁装置当车辆或者工作人员通过风门时，通过调节控制箱，使空气从气管701流动，利用空气压缩原理，使气缸增压器7工作，在工作的过程中，气缸增压器7控制内部的伸缩杆伸长，使伸缩杆带动转动杆12在转动盘8内部的凹槽801转动，从而使伸缩杆拉动第二连接板11，使风门主体2打开，在风门主体2打开的过程中，风门主体2与风门框架1采用合页连接的方式，在转动的过程中，转轴15外壁的扭簧16会对风门主体2的打开有一定的限制作用，当风门主体2打开一定的角度时，第二连接板11外壁的活动板21会与减压板19相抵，在相抵的过程中，活动板21对减压板19作用力，从而使弹性元件18收缩，起到缓冲的作用，避免第二连接板11撞击在风门框架1，降低风门框架1与第二连接板11的使用寿命，风门主体2外壁的闭合处连接有橡胶片22，可以避免风门的闭合处产生漏风现象，保证工作面风流正常工作以及供风，从而提高风门的安全使用系数。
以上所述，仅为本实用新型较佳的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本技术领域的技术人员在本实用新型揭露的技术范围内，根据本实用新型的技术方案及其实用新型构思加以等同替换或改变，都应涵盖在本实用新型的保护范围之内。
