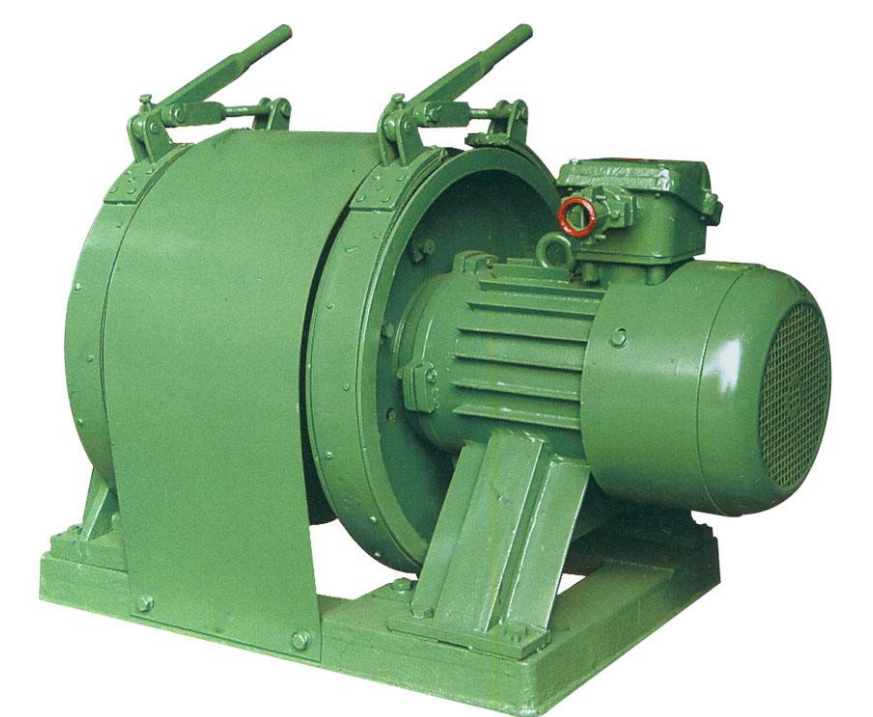

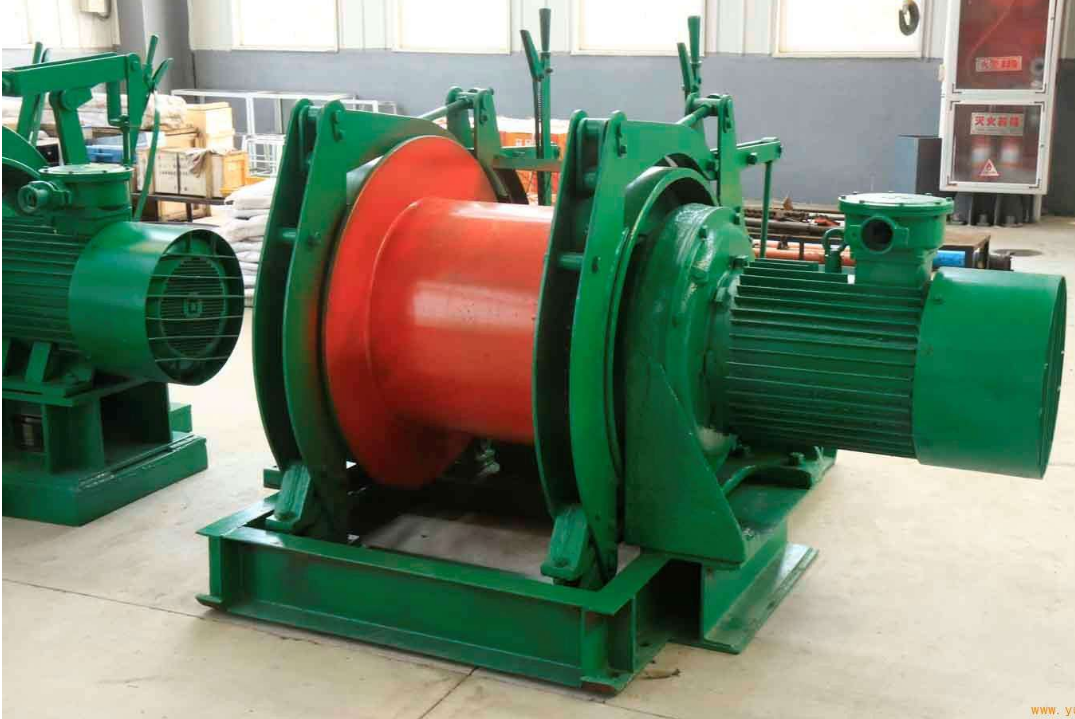

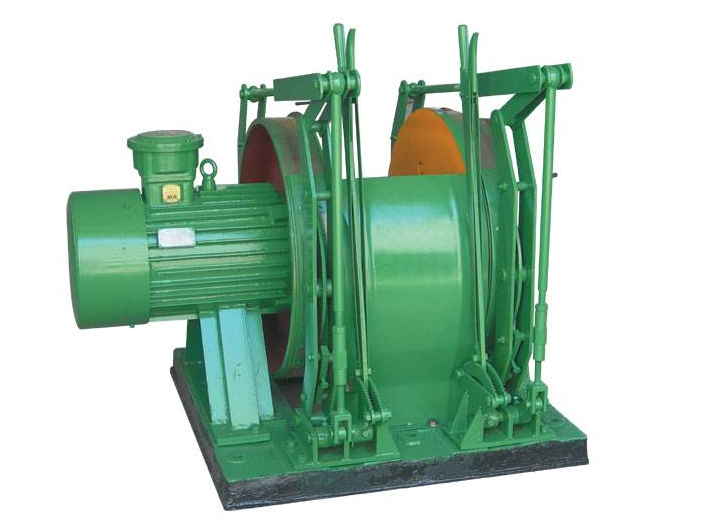

名称：JD调度绞车,矿用JD调度绞车
分类：矿用提升设备
咨询热线：13345287774
联系我们
详细说明：
JD系列调度绞车是用于调度车辆的一种绞车，常用于井下 采区、煤仓及装车站调度室、牵引矿车，也可用于 其他辅助牵引作业。
JD调度绞车的用途
JD调度绞车用于矿井中、井底车场、中间巷道、采区运输巷编组矿车，掘进头调度矿车。也可供矿山地面，冶金矿场建筑工地进行地面辅助搬运工作。
绞车的电器设备具有防爆性能，须具有在有效期内的《矿用产品安全标志证书》的产品，方可用于煤尘及瓦斯的矿井中。
JD调度绞车主要由卷筒及行星齿轮传动装置、刹车装置、电动机、底座组成。
JD绞车的减速机构采用了两组内齿轮传动副和一组行星齿轮系，两组内齿轮副装在卷筒体内，电动机的轴端装有套管齿轮直接伸入卷筒内，在绞车内部各转动处均采用滚动轴承。
JD调度绞车的使用环境
环境温度为－10～40℃；环境相对湿度不超过95%（25℃）；海拔高度在2000m以下。
周围空气中的甲烷、煤尘和硫化氢、二氧化碳等不得超过《煤矿安全规程》中所规定的安全含量。绞车的工作机构为卷筒缠绕式，传动型式为行星齿轮传动。
JD调度绞车的技术参数
|
型号 |
外层钢丝绳
静张力kN |
外层钢丝绳
速度m/s |
容绳量m |
钢丝绳
直径mm |
电动机 |
外形尺寸
（长×宽×高） |
绞车质量
（包括电机）kg |
|
型号 |
功率KW |
电压V |
|
JD-1.0 |
10 |
≥1.00 |
450 |
12 |
YBJ11.4-4 |
11.4 |
380/660 |
1100x767x730 |
550 |
|
JD-1.6 |
16 |
≥1.20 |
400 |
16 |
YBJ25-4 |
25 |
380/660 |
1435x1217x1242 |
1370 |
|
JD-2.5 |
25 |
≥1.25 |
400 |
20 |
YBJ4-4 |
40 |
380/660 |
1790x1270x1480 |
2815 |
|
JD-4 |
40 |
≥25 |
≥650 |
22 |
YBK2-280M-6 |
55 |
380/660 |
2500x1965x1425 |
3650 |
|
JD-25 |
20 |
≥1.2 |
400 |
16 |
YBJ25-4 |
25 |
380/660 |
1350x1140x1190 |
1460 |
JD调度绞车的型号含义示例
J—卷扬机类；
D—调度绞车；
数字—调度绞车外层钢丝绳最大静张力。
例如：JD-4调度绞车 含义：外层钢丝绳最大静张力为40KN的调度绞车
JD调度绞车的主要结构
JD调度绞车由 电动机、卷筒装置、左右支架、刹车系统、底座、防护罩等部件组成。
结构上采用两级行星齿轮传动，分别布置在主轴的两端，主轴贯穿卷筒并支承在左右支架上，电动机采用法兰盘式固定在左支架上。
JD调度绞车的工作原理
JD调度绞车电机齿轮带动左端小齿轮架上的一对小行星轮旋转，由于左端内齿轮是固定不动的，所以小行星轮除了做自转外，还要围绕电机齿轮公转，即带动了左端齿轮架旋转，齿轮架使中心齿轮也旋转，于是带动了右端齿轮加上的一对大行星齿轮，此时可有下列三种状态：
1、 如果左轮刹车闸松开，右刹车闸刹住大内齿轮，此时大行星齿轮除作自转外还要围绕中心齿轮公转，同时带动了大齿轮架旋转，由于卷筒是由键机及个螺栓和大齿轮架联结在一起的，因此滚筒也旋转起来，此时即可进行牵引，称为牵引工作状态。
2、 如果右刹车闸松开，左刹车闸杀住滚筒，此时滚筒停止转动，重物被停留在某一位置，称为停止状态。这时右端齿轮架不再旋转，大行星齿轮亦不再公转，而是自转，并带支大内齿轮空转。
3、 如果左、右两刹车闸均松开，重物便自重自由下落，带动滚筒反转，称为工作下放状态。为了调节下放速度或停止，两刹车装置应交替刹紧或松开。
JD调度绞车的安装与试运转
调度绞车安装前的准备
在安装前，首先检查绞车的安装位置情况，安装地点应平整、宽敞,便于操作和观察。
调度绞车的安装
滚筒应与滑轮或挂钩对中，此中线力求与绞车轴线垂直。 绞车使用场合流动性较大时，可用木板或槽钢作地盘，将绞车固定其上，再用地锚固定起来，长期定点使用的绞车可安装于混凝土地基上。绞车安装要稳定、可靠、绞车正常运转时底座不得有明显的振动。
