矿用提升设备

JTP矿用提升绞车

名称:JTP矿用提升绞车

分类:矿用提升设备

咨询热线:13345287774

联系我们

详细说明:

JTP矿用提升绞车主要用于竖井和斜井提升煤炭、矿石、矸石以及升降人员、材料、工具和设备等。

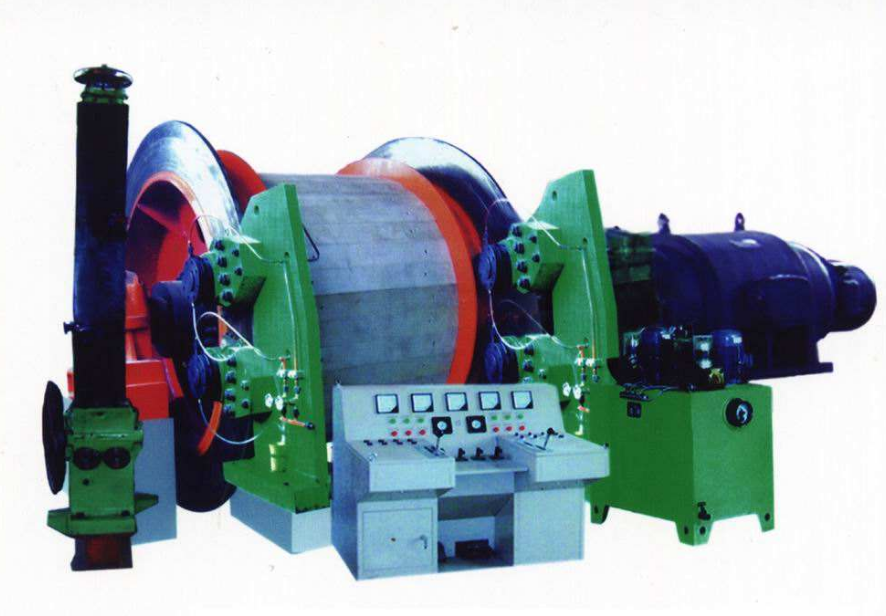

JTP矿用提升绞车
JTP矿用提升绞车工作条件
提升绞车应安装在空气温度0°C~40°C,相对湿度不大于85%(环境温度为20°C±5°C时),海拔高度不超过1000m的机房内,应能防止液体浸入电器内部,无剧烈震动、颠簸,无腐蚀性气体的环境中工作。
当海拔高度超过1000m时,需要考虑到空气冷却作用和介电强度的下降,选用的电器设备应根据制造厂和用户的协议进行设计或使用。

JTP矿用提升绞车保险装置
该系列绞车具有:防过卷装置、防过速装置、过负荷欠电压保护装置、限速装置、深度指示器失效保护装置、闸瓦间隙保护装置、松绳保护装置、减速功能保护装置、锁紧装置。其中,防过卷装置、防过速装置、限速装置、减速功能保护装置为双线独立,以保证绞车的安全运行。

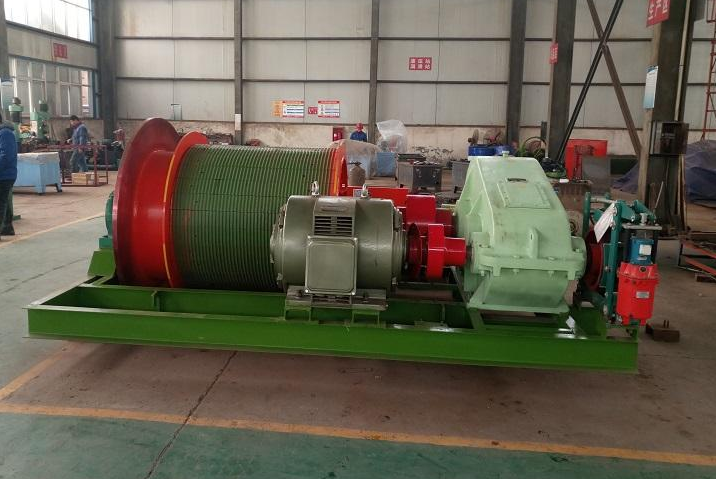

JTP矿用提升绞车
JTP矿用提升绞车主要结构
本产品有动力系统、传动系统、工作系统、制动系统、控制操纵系统、指示保护系统等及其附属部分组成。它以电动机为动力源,由减速器、主轴装置构成了效能高的传动系统和工作系统;由液压站、制动器装置构成了可靠的制动系统;由操纵台、电气控制设备构成了完备的控制操纵系统;由深度指示器、测速装置等构成了完善的指示、保护系统。这些系统的共同作用使缠绕在卷筒上的钢丝绳收放,实现提升容器在井筒中升降的目的。

JTP矿用提升绞车主要部件
绞车主要部件有:主轴装置、齿轮联轴器、减速器、弹性联轴器、电动机、制动器、液压站、操纵台、深度指示器装置、PLC接口装置、锁紧装置、松绳保护装置等。

JTP矿用提升绞车工作原理
JTP系列矿用提升绞车有交流拖动和直流拖动两种;交流拖动下的调速方式又分为:交流绕线电机转子串接电阻调速和变频调速。电气设备控制方式有:继电器控制和PLC 控制,电压范围:380V—10KV。在PLC控制方式下,可根据用户要求配置故障诊断显示器,彩屏触摸屏和预留网络接口,并实现设备的远距离网络控制。
因产品生产批次、具体型号不同,图片仅供参考详情可联系我们的销售人员进行具体核实

JTP矿用提升绞车参数
产品规格

JTP—1.6

2JTP—1.6

JTP—1.2

2JTP—1.2

盘形制动器图号

TR702.0

TR701.0

产品最大三倍静力力矩(kN.m)

108

72

54

36

所配盘形制动器个数 n

8

8

8

8

摩擦半径R(m)

0.858

0.863

0.68

0.68

一个盘形制动器产生的制动力F(KN)

15.73

10.42

9.92

6.6

制动块用摩擦系数u

0.35

一个盘形制动器所能产生的最大压力

(KN)

45

30

弹簧刚度(KN)

40

30

油缸面积(cm2)

103.5

72.4

制动块面积(cm2)

554

416

制动块最大比压q(MPa)

0.91

0.73

开闸油压(MPa)

4.34

4.1

3.9

2.6

最大油压(MPa)

5.99

5.75

5.55

4.25



JTP矿用提升绞车试运转
在提升绞车的各部件调试(包括机、电、液联调)结束后,在进行负荷试车前,需要进行空运转,以检验整个系统的功能是否正常,这是提升绞车调试的关键一步。所谓空运转是指提升绞车运转时卷筒上不缠绕钢丝绳,也不悬挂容器。

空运转试车前,应检查各轴承处加注润滑油,所有铰接处机有相对运动的地方应涂抹润滑脂。为避免牌坊式深度指示器上的过卷开关、减速开关的损坏,要将深度指示器与深度指示器传动装置脱开。空运转期间,应密切注意各部件的运转情况,如有异常,应立即查明原因,迅速排除故障。
