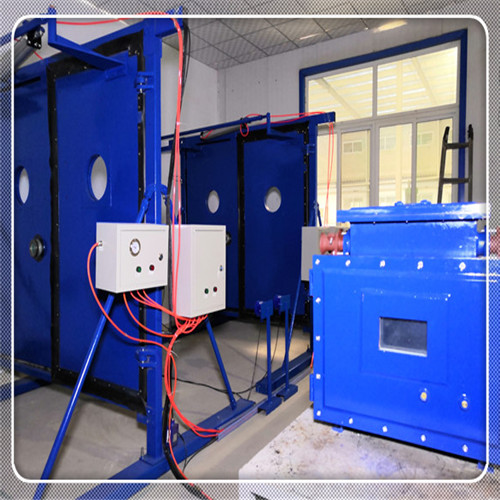

井下液压自动风门，解决由于井下风门打开与关闭不及时，而导致的井下运输效率低、通风效果差的问题。

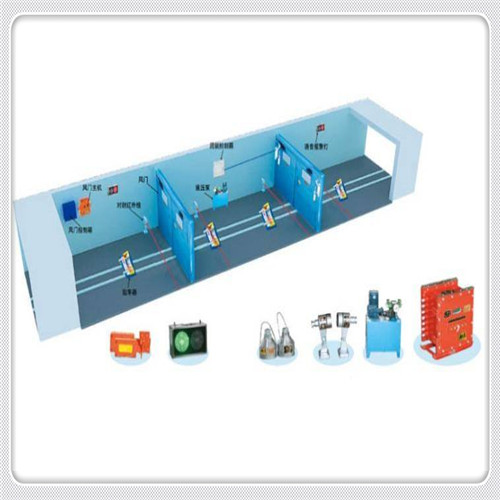

井下液压自动风门为解决上述问题，本实用新型提供一种井下液压自动风门，包括继电器K1、继电器K2、继电器K3、继电器K4、接触器KMl、接触器KM2、油泵接触器KM3、时间继电器KT1、时间继电器KT2、接近开关SQl、接近开关SQ2、按钮SBl、按钮SB2、风门、光电开关SQ3、光电开关SQ4、光电开关SQ5、液压站THPS、门连杆机构和指示灯M ；

[0006]36V电源的正负极之间依次串联按钮SB1、继电器K1、继电器K2的常闭触点K2-1 ；继电器Kl和继电器K2的常闭触点K2-1之间选一结点，该结点与36V电源的正极之间依次串联接触器KM2的常闭触点KM2-1、接触器KM1、继电器Kl的常开触点Kl-1 ;继电器K4的常开触点K4-1、光电开关SQ3、按钮SB1、继电器Kl的常开触点Kl-1并联，此时的光电开关SQ3为反向接入；36V电源的正负极之间另一支路上，依次串联继电器K4的常闭触点K4-2、继电器Kl的常闭触点K1-2、时间继电器KTl的常开触点KT1-1、接触器KM2、接触器KMl的常闭触点KM1-1、继电器K3的常闭触点K3-1 ;按钮SB2、接触器KM2的常开触点KM2-2均与时间继电器KTl的常开触点KTl-1并联；在36V电源的正负极之间另起一支路，依次串联继电器K4的常闭触点K4-3、时间继电器KT2 ;在36V电源的正负极之间另起一支路，依次串联接触器KMl的常开触点KM1-2、油泵接触器KM3 ;接触器KM2的常开触点KM2-3与接触器KMl的常开触点KM1-2并联；在36V电源的正负极之间另起一支路，依次串联接近开关SQ1、继电器K2 ;在36V电源的正负极之间另起一支路，依次串联继电器K2的常开触点K2-2、继电器K4的常闭触点K4-4、时间继电器KTl ;在36V电源的正负极之间另起一支路，依次串联接近开关SQ2、继电器K3 ;在36乂电源的正负极之间另起一支路，依次串联继电器K2的常开触点K2-3、指示灯M ;在36V电源的正负极之间另起一支路，依次串联光电开关SQ4、继电器K4、时间继电器KT2的常闭触点KT2-1，此时的光电开关SQ4为反向接入；继电器K4的常开触点K4-5与光电开关SQ4并联；油泵接触器KM3与液压站THPS中油泵的电磁阀电连接，使得该电磁阀开、关由油泵接触器KM3控制；液压站THPS中电机的动力输送端连接门连杆机构，由液压站THPS控制门连杆机构的工作。

济宁和利隆提供井下液压自动风门图纸,煤矿液压自动风门技术参数,液压自动风门上门指导安装等服务。
