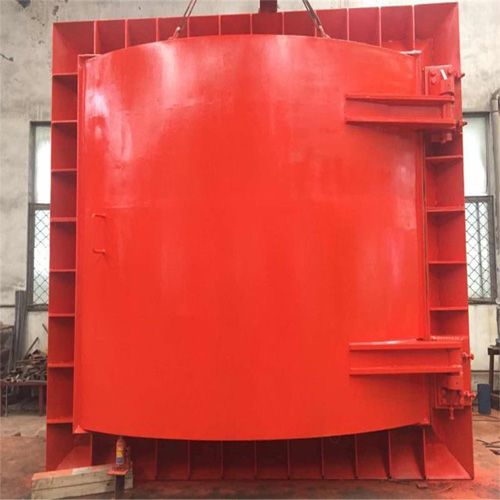

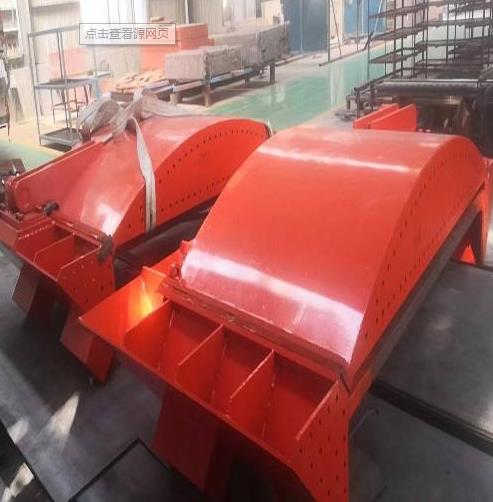

煤矿用防水闸门|矿用防水闸门
作者： 矿用风门来源： 互联网
煤矿用防水闸门硐室设置原则、 抗水压力等级确定及最大嵌入深度、 墙体长度等结构参数的计算及验证方法，并结合矿井辅助运输、 通风等系统对防水闸门进行选型， 总结了施工过程技术难题， 阐述防水闸门使用和维护方法。 文章根据矿井水文地质和围岩状态， 结合当前矿井防水闸门的设计规范，总结了一套符合矿山安全生产理念， 坚固经济的防水闸门设计方法， 对矿山设计和生产具有很好的指导意义。
煤矿用防水闸门层位的选择
根 《煤矿安全规程》、 《煤矿设计手册》 规定， 防水闸门位置选定原则应当遵循： ①根据防水隔离工程布局的总体要求而定； ②应设置在坚硬、 稳定、 完整致密的岩层中，且应尽量设置在比较坚硬、 致密、 无溶洞裂隙的稳定岩层中， 应远避断层或岩石破碎带， 一旦发现围岩有坍塌或冒落现象时， 必须扩大巷道实际掘进断面， 重新按照大断面巷道进行计算[1-3] ； ③防水闸门应不受多煤层开采的影响； ④条件允许时尽量设在小断面巷道和直线巷道内； ⑤充分利用原有巷道断面， 减少扩刷工程量。 -415m 水平后组石门为穿层大巷， 大部分为岩浆岩中。 岩石较为稳定， 围岩普氏系数 f = 4～6。
煤矿用防水闸门抗水压力的确定
根据 《山东省黄河北煤田赵官能源有限责任公司生产矿井地质报告》， 影响矿井下组煤开拓、 开采的主要是徐、奥灰含水层， 其中奥灰水富水性强， 隐伏露头在井田南部边界以外， 奥灰含水层的补给区在南部山区， 由于地势高，岩溶水具有很高的静水压力， 下游平原区奥灰含水层埋藏较深， 具有较高的承压性。
煤矿用防水闸门墙体的设计
防水闸门墙体结构形式， 根据硐室承受水压的大小而定， 按照 《煤矿井底车场硐室设计规范》， 本次设计承压能力 5MPa， 大于 1. 6MPa， 按照规定选用倒截锥形结构。
防水闸门远程操作及控制
远程控制防水闸门由机械系统、 液压系统及电控系统组成。 当需要关闭防水闸门时在地面终端即可及时完成。赵官矿防水闸门， 采用对开式防水闸门， 防水闸门断面为 3. 5m×2. 5m（宽×高）， 承压 5. 0MPa， 闸门采取对开式布置。 防水闸门门扇上分别设绞接机构与油缸连接。 PLC 控制柜、 手动操作台、 液压站都集中于电、 液控制硐室内，电、 液控制硐室设在闸门硐室背水侧， PLC 控制柜经光纤与地面工控机连接[4] 。 操作人员在地面操作既可完成闸门的及时关闭。 系统设有远控及近控两种操作模式， 平常处于远控模式， 据需要可切换到近控模式。 闸门的开启和关闭为为顺序动作， 在远程模式下 10min 内关门。
煤矿用防水闸门压力试验及日常维护
1）防水闸门出厂前试验。 防水闸门出厂前必须请具有资质的国家正规试验机构对闸门本体进行实验室耐压试验，试验合格后方可出厂。 闸门到货时必须配备产品合格证，检验检测报告等相关证件。
2）现场打压试验。 防水闸门竣工后， 按照设计要求进行验收， 本次设计后组石门防水闸门为新掘进巷道， 必须进行注水耐压试验。 水闸门内巷道的长度不得大于 15m，试验的压力不得低于设计水压， 其稳压时间在 24h 以上，试压时有专门安全措施。
3）防水闸门应当灵活可靠， 并保证每年进行 2 次关闭试验， 其中 1 次在雨季前进行。 关闭闸门所用的工具和零配件应当由专人保管， 并在专门地点存放， 任何人不得挪用丢失。
4）防水闸门应与生产厂家达成维修和定期检查协议，根据检查状态及时维护保养。 通过墙体管路及闸门防锈涂料脱落及管路密封胶、 门体密封条有损伤时， 应及时更换。防水闸门应根据厂家要求配备拉紧装置， 可在硐室顶板留设拉进吊环； 液压控制系统设备及通讯设备需要定期检查，检查线路是否老化， 液压油管及油缸是否损坏。
