矿用自动风门

矿用无压自动风门

名称:矿用无压自动风门

分类:矿用自动风门

咨询热线:13345287774

联系我们

详细说明:

矿用无压自动风门为分体结构,在井下组合安装使用。主要由门扇、门框、平衡机构、合页、配重等组成。门框采用钢制型材焊接而成;门扇采用钢制型材做骨架,两侧敷钢板;门扇与连杆连接,使得风门能可靠关闭。
矿用无压自动风门电控系统
1安装位置
防爆箱安装于两道风门中间或者一侧。
2.系统组成
3.ZMK-127风门控制系统由风门主电控箱、隔爆兼本安型声光报警器、光控传感器、红外对射、本安接线盒、风门开闭状态传感器、隔爆电磁气阀、气缸、气管、控制线路等附件构成。
4.矿用无压自动风门运行原理
开门信号采用光控传感器方式,光控传感器传感器安装在门扇上,当行人或胶轮车到达光照传感器位置式,用光照射光控传感器感应信号,则风门开启,通过后延时自动关闭风门。
当当车辆或行人到达A门光控传感器时,照射光控传感器感应信号,其信号经PLC处理后输出,直接控制A门驱动系统开启风门A;A门声光报警器绿色指示灯亮,语音提示“开门请注意,离开请关门”同时B门红色指示灯亮,语音提示“对面风门已开,请稍后”,此时,车辆或行人可安全通过A门。通过A门红外对射时,延时一定时间风门自动关闭。
延时一定时间后,信号经PLC处理后输出,直接控制B门驱动系统开启风门B;B门声光报警器绿色指示灯亮,语音提示“开门请注意,离开请关门”同时A门红色指示灯亮,语音提示“对面风门已开,请稍后”,此时,车辆或行人可安全通过B门。通过B门红外对射时,延时一定时间风门自动关闭。
正常状态下A门与B门闭锁,同时只能打开一道风门。
必须在门体两侧安装醒目的停车指示标记,在门扇完全开启前,车辆不得超过停车线。
风门自动系统具有多重保护机制,有比较高的安全、稳定性。首先,防夹功能是将红外传感器安装在每道门的两侧,如关门时有车辆通过可立即开门,避免车辆碰撞门扇,出现事故。其次,风门的开关是通过油缸来实现,具有闭锁功能。一道门开启时,另一道门闭锁,防止两道风门同时打开,造成风流短路。
当停电状态下,可手动按钮控制风门的打开和关闭。

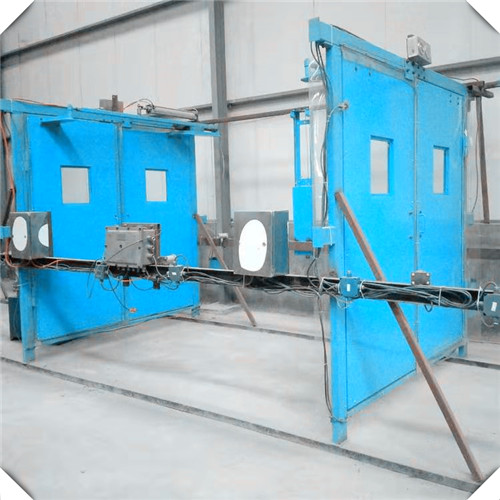

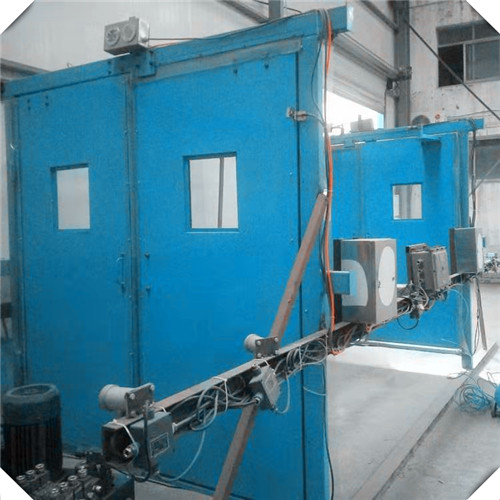

矿用无压自动风门实物图
矿用无压自动风门
矿用无压自动风门
