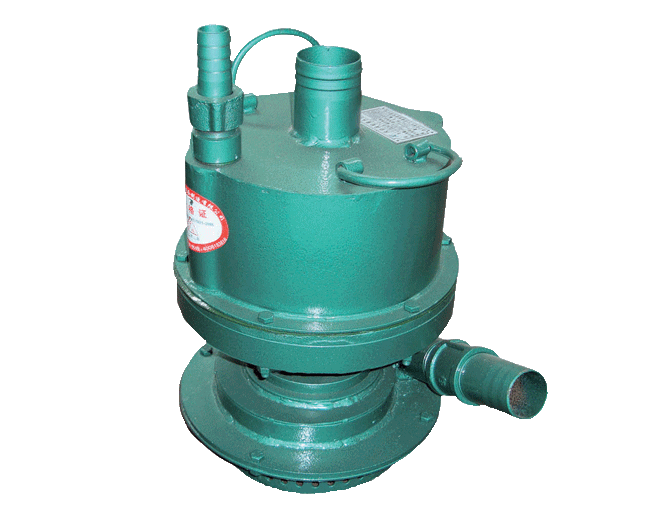

名称：FQW30-18/W矿用风动潜水泵
分类：矿用泵
咨询热线：13345287774
联系我们
详细说明：
FQW系列矿用风动潜水泵是我公司自行研制开发的一种新产品，FQW系列矿用风动潜水泵采用转子与泵体同轴联结的机械产品，采用立式结构、下泵式。
矿用风动潜水泵适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
FQW30型矿用风动潜水泵--技术特点
煤矿用FQW系列矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。
FQW30型矿用风动潜水泵结构与工作原理
FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
FQW30-18/W矿用风动潜水泵使用、维护及保养
1、新泵在使用之前，须在地面上试运转一次。在地面空运行时，气压应控制在0.2Mpa以内，试泵时间不能超过三分钟,避免高速运转，加快零部件的磨损，降低使用寿命。
2、进气管内径不得小于25毫米，工作气压不得低于0.5MPa，否则会影响正常工作；
3、在安装进气管时，要先将管内和接头处的杂质吹净，保证进气的干燥清洁，以免杂质进入，造成零部件磨损或将转子卡住不能运转。
4、水轮螺母一定要加弹簧垫圈，以防回水时转子倒转松动，造成叶轮下沉与泵体产生摩擦。
5、在更换叶轮、涡轮和密封圈等易损件的装拆过程中，不能用重锤敲击，以免损害内部零件的配合精度。一般在连续使用十五天左右后，应将风泵打开清洗一次，进行维护保养。
6、污水风泵可在含岩粉泥沙较多的浊水中使用，可通过≤10mm颗粒，不会因小固体颗粒或纤维的吸入而堵塞，也不会因磨粒性介质的吸入而过早损坏。
7、排气管应露出水面，不能让排气管进水和其它杂质，以免气缸内部零件锈蚀或将叶轮、转子卡住。
FQW30-18/W矿用风动潜水泵技术参数
水泵型号FQW30-18/W
额定流量m³/hF 30
额定扬程m 18
工作气压MPa 0.5
耗气量m³/min 8
质量kg 34
外形尺寸mm 462×Ф347
