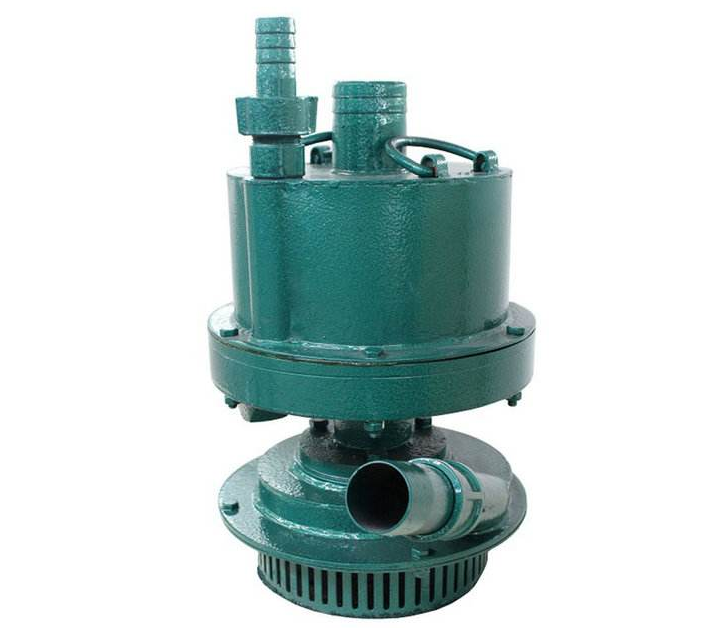

名称：FQW50-25/W矿用风动潜水泵
分类：矿用泵
咨询热线：13345287774
联系我们
详细说明：
FQW50-25/W矿用风动潜水泵是我公司自行研制开发的一种新产品，适用于含有瓦斯与煤尘爆炸危险场所排水作业，可广泛用于煤矿井下任何作业面，输送含有煤粉、泥沙颗粒的地下水，使用安全、可靠，并有效地改善现场空气质量。
FQW50-25/W矿用风动潜水泵技术特点
FQW50-25/W矿用风动潜水泵结构紧凑，移动、装拆、维修方便。泵体涡道采用高效节能水力模型，叶轮特殊设计。该水泵排污水能力强，流量大，扬程高等优点。
FQW50-25/W矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
FQW50-25-w矿用风动潜水泵结构与工作原理
FQW系列矿用风动潜水泵主要有泵体、气马达和过流等三部分组成，
1、泵体部分：分上、下两腔，中间用密封圈将气、水隔开。密封圈采用弹簧密封，并利用气、水的压力，使高压气、水分别进入上、下两只密封圈内壁，使其内涨，增强密封效果。
2、气马达部分：由转子、涡轮、轴承等组成。以压缩空气为动力、冲击涡轮推动转子高速运转作功。
3、过流部分：由水轮、泵盖、吸口、泵座等组成。水轮装在壳体下腔转子轴上，压缩空气从进气口送入，转子运转带动水轮，水轮里的水在离心力的作用下，压入壳体出水涡道，顺出水管排出。
FQW50-25/W矿用风动潜水泵技术参数
水泵型号 FQW50-25/W
额定流量m³/hF 50
额定扬程m 25
工作气压MPa 0.5
耗气量m³/min 8
质量kg 35
外形尺寸mm 462×Ф347
