矿用无压风门

矿用无压透视风门

名称:矿用无压透视风门

分类:矿用无压风门

咨询热线:13345287774

联系我们

详细说明:

矿用无压透视风门,它包括门板、门框、门梁,门框为风门两侧边框,门梁横于门框顶部并与门框固定连接,门板与门框转动连接,其特点是:门板为两扇,门板上开有透视窗,两扇门板为反向对开形式,每扇门板上部固定有弯板、直板,横向的连杆的两端与弯板与直板转动连接,弯板、直板与连杆构成连杆传动机构。本装置开门时比较轻松、省力;此外使其拆卸方便,可以不损坏墙体进行更换。
矿用无压透视风门

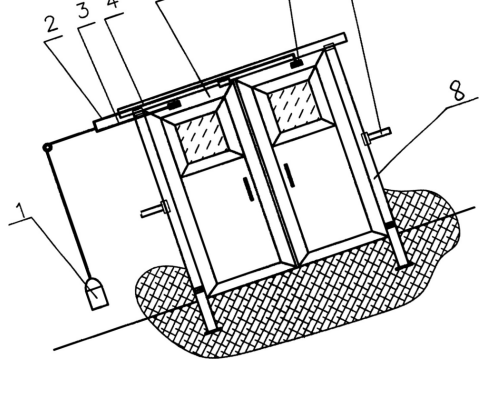

一种矿用无压透视风门,它包括门板5、门框8、门梁4,门框8为风门两侧边框,门梁4横于门框顶部并与门框固定连接,门框8与门梁4上设计凸出的耳状连接片,连接片间通过螺栓固定,门框侧边及底部与被固定于墙体及地面的门框固定件7通过耳状连接片以螺栓连接。在门板上的弯板3通过滑轮机构与一坠锤1相连。门板5与门框8转动连接,门板5为两扇,两扇门板为反向对开形式,门板上开有透视窗,每扇门板上部固定有弯板3、直板6,横向的连杆2的两端与弯板3、直板6转动连接,弯板3、直板6与连杆2构成连杆传动机构。在每一门板的两面及其四周外缘镶有起气密作用的橡胶板。门梁上安装有挡板限位机构。

1、一种矿用无压透视风门,它包括门板(5)、门框(8)、门梁(4),门框为风门两侧边框,门梁(4)横于门框(8)顶部并与门框固定连接,门板(5)与门框(8)转动连接,其特征在于:门板(5)为两扇,门板上开有透视窗,两扇门板为反向对开形式,每扇门板上部固定有弯板(3)、直板(6),横向的连杆(2)的两端与弯板(3)与直板(6)转动连接,弯板(3)、直板(6)与连杆(2)构成连杆传动机构。
2、根据权利要求1所述的无压透视风门,其特征在于:门框(8)与门梁(4)上设计凸出的耳状连接片,连接片间通过螺栓固定,门框(8)侧边及底部与被固定于墙体及地面的门框固定件(7)通过耳状连接片以螺栓连接。
3、根据权利要求1所述的无压透视风门,其特征在于:在门板上弯板(3)通过滑轮机构与一坠锤(1)相连。
4、根据权利要求1或2或3所述的无压透视风门,其特征在于:在每一门板(5)的两面及其四周外缘镶有起气密作用的橡胶板,门梁(4)上安装有挡板限位机构。
