无压透视自动风门的主要设备

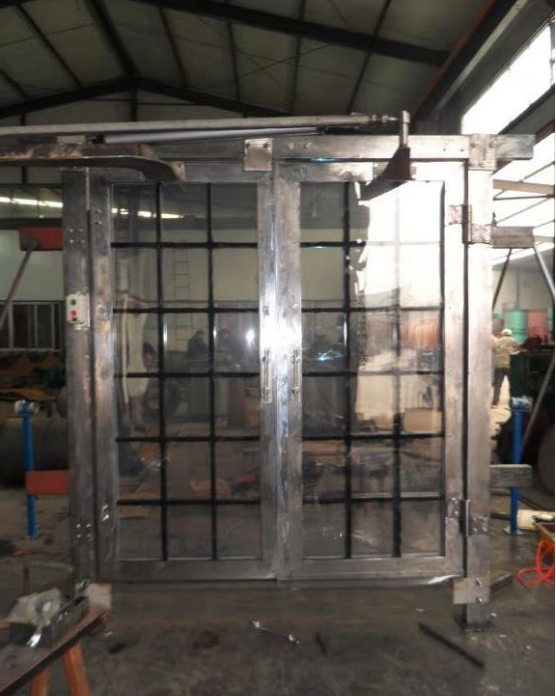

风门为钢结构 ,由铁板和 U型槽钢、铁杆制成。风门由透视门扇、门框、联动连杆装置、推动气缸、电控装置、红外线传感器及声光语音报警器组成。两扇门向两个方向开启 ,通过连杆和支撑臂实现联动。
无压透视自动风门原理
无压风门采用平衡原理制作 ,每组风门二道 ,每道为双扇 ,逆向开启 ,利用两个逆向运动的门扇克服作用在风门两侧的风压 ,并通过两扇门上的支撑臂和连杆的作用 ,将风压转化为动力 ,实现两扇风门的同时联动 ,省力、方便、灵活。
无压透视自动风门控制原理是在风门前后侧巷道两端分别安设一组红外线传感器 ,各形成一条不可见的红外线监视线 ,当行人或车辆由巷道的任一方向进入时 ,传感器自动监测 ,并输出高电平 ,为控制设备提供可靠的信号 ,风门控制箱根据得到的信号 ,电磁阀送电 ,将自动阀门打开 ,压缩空气进入气缸 ,气缸活塞杆伸出 ,风门打开 ,反之 ,自动阀门复位 ,活塞杆缩回 ,风门在负压和复位拉力作用下关闭。在风门自动控制装置作用的同时 ,主控制器输出闪光和语言电压加到声光信号箱 ,信号箱内两侧装有红色和绿色发光板及扬声器 ,发光板发出红绿闪光 ,扬声器发出“风门打开 ,请行人注意安全”及交替警报声 ,待行人或车辆通过后 , 经记忆延时 ,风门装置自动关闭风门 ,保证在行人或车辆通过后风门自动处于关闭状态 ,风门关好后 ,报警语音和红灯关闭 ,绿灯常亮。无压自动风门通过电子感应装置 ,实现风门电子自动闭锁。
无压透视自动风门透视窗的作用
传统风门扇制作为一整体 ,人们在经过风门时不能观察风门前后情况 ,特别是通车风门 ,人员开启时不能观察风门另一侧车辆运行情况 ,存在较大安全隐患。透视风门优点有两点 :
(1)便于过往人员随时观察风门前后各类情况 ,防止了误操作现象发生 ;
(2)由于风门为钢结构 ,由铁板和 型槽钢、铁杆制成 ,风门较重 ,过在风门扇中部安装透视玻璃 ,降低了风门扇重量。
