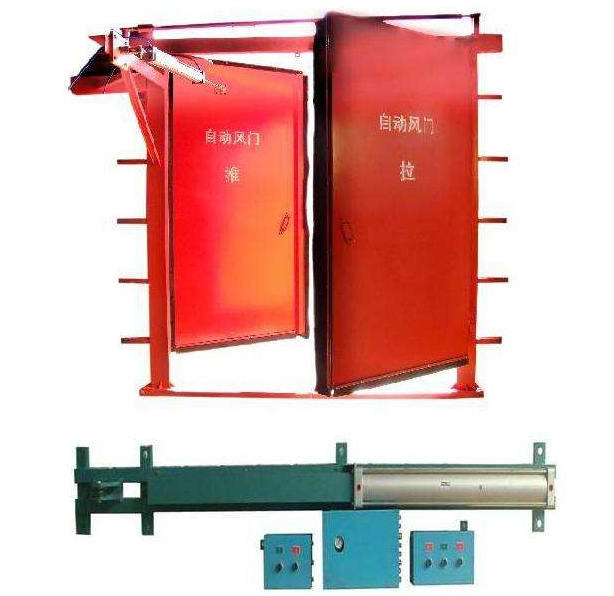

电动风门（5×3.5m）液压全自动红外线感应风门
5.1.1风门为同方向开关风门，门扇开启角度不小于90°，风门1组为2道（双开门，共4扇门扇）。
5.1.2风门开启后净通车尺寸：宽5m，高3.5m（净尺寸不包括门板及门轴尺寸）。
5.1.3每扇门板为高强度竹胶板整张制作，不得拼接，经久耐用。门板表面刷醒目反光油漆，每道门板顶部喷安全标语；门板周边要用镀锌白铁皮包边沿口，包边宽度不小于50mm。
5.1.4每扇门板边缘处须有不小于100mm×48mm的槽钢，槽内全长拱形加固，防止在使用过程中门板受负压变形。
5.1.5每道风门门框（即顶底梁、立柱）采用 160×80×8mm 厚的优质方管制作。

5.1.6风门门板与门框采用轴承轴套连接，每扇门板连接轴套不少于3处，连接轴直径不小于25mm，连接轴槽钢必须与门板宽度一致，风门联杆、直臂、弯臂、螺栓、轴承有足够强度；风门门框、弯臂、门轴必须用螺栓连接，连接螺栓规格不小于M12，并带全弹垫、平垫、螺母等。
5.1.7每道风门只有一扇门板顶部设置调节风窗1个，调节风窗规格为：600mm×400mm，最大调节断面600mm×400mm；每道风门只有一扇门板上必须设高1.2m、宽0.7m的行人风门，行人风门下沿距电动风门门槛距离为300mm，行人风门应用螺栓固定在主风门门板上，行人风门门板应采用倾斜滑道式开关，满足行人风门自动灵活关闭的要求；主风门门板和行人风门门板上要设有推拉风门的拉手，要求拉手位置安全合理，安装方便。行人风门倾斜滑道终点处应加入限位装置，防止行人风门开到位后夹伤人员。
5.1.8电动风门的开启触发条件为地感线加手动按钮，两者可以互相切换，当打开风门的信号触发时，保证同一道风门的2扇门板同时同步开启；电动风门的关闭触发条件为从风门开启时刻延时计时或手动按钮，当关闭风门的信号触发时，保证同一道风门的2扇门扇同时同步关闭；同一组风门的2道风门必须实现闭锁；触发手动按钮开启后需手动触发按钮关闭。
5.1.9风门上应配有开关传感器，当系统电源停电后，有一道风门未关闭，恢复供电后，第一时间执行打开的风门自动关闭。
5.1.10每组风门配备电动液压控制装置1套（包括液压泵站、油管、综保、开关等附属装置），各电控装置的泵站、电机、开关、综保、按钮、接线盒、语音报警器、车辆检测器、信号灯等必须有防爆合格证、产品合格证、矿用产品安全标志证，各组件的数量根据风门实现的开闭功能确定，实现风门开闭自动化。电控装置安装孔应与风门配套，并要求安装、操作简单，方便维护。
5.1.11各电控装置的型号：电机功率应与液压泵站配套，不低于4KW，矿用隔爆型磁力启动器（QJZ-60，0.38/0.66）、综保（ZBZ-4.0(2.5)0.66/1.14）、油管（直径不小于13mm）、接线盒（四通本质安全型）、车辆检测器（DC24V）、信号灯（DC24V）。
5.1.12风门力学结构合理，液压泵站能力与油管、油缸、风门自重、所承压力相匹配，不得出现因供油管直径小或电机功率低而造成风门开关时间较长，开启和关闭时间不大于15秒；风门门框立于墙体正中，保证风门开启或关闭状态时弯臂等部件不能嵌入墙体（墙体厚度为0.75m）。
5.1.13 风门顶梁装有全长限位挡板，材质为3mm厚钢板，宽度50mm,挡板上应有毡条；底槛中部装有高度100mm限位挡板，材质为25mm厚钢板，宽度150mm,挡板可拆卸。
5.1.14根据GB8624-2012《建筑材料及制品燃烧性能分级》，竹胶板燃烧性能等级达到B1级，产烟量附加等级达到s1级，燃烧滴落物/微粒附加等级达到d0级，产烟毒性附加等级达到t1级，并附检验报告。根据GB/T17657-2013《人造板及饰面人造板理化性能试验方法》试验，竹胶板含水率≤15%，吸水厚度膨胀率≤10%，静曲强度≥50MPa，弹性模量≥5000MPa，冲击韧性≥50KJ/㎡，并附检验报告；每扇风门门板上部配备有足够强度的起重环，满足风门安装时起吊门板要求。
5.1.15风门门板与门框、门板之间应有双道橡胶密封压条（D型），经久耐用，门板关闭时严密不漏风；门板与底槛间应装有线胶橡胶板，厚度5mm。橡胶板应使用4mm×20mm扁铁配套不锈钢十字沉头自攻螺丝钉固定，螺钉固定间距保持在200mm～250mm。橡胶板过门缝后余留长度不小于80mm，在巷道负压作用下，橡胶板密封条能封堵门缝，保证严密不漏风。
5.1.16风门门板要求喷颜色为桔黄色磁漆，色号为022，风门门框要求喷颜色为翠绿色磁漆（与察哈素煤矿现有风门颜色一致）。
5.1.17每套风门电控装置具有远程控制功能，预留光转机交换接口2个，能与电脑连接修改程序。
5.1.18矿用隔爆兼本安型PLC风门电动自动控制系统、电控箱应配有袖珍型红外线遥控器，遥控器可调试控制程序或时间，调整程序应为中文显示，按键便于操作。
5.1.19防爆信号灯屏幕（LED）尺寸为400mm×300mm，可显示开关门倒计时，屏幕字体、颜色可设置，信号灯装置应与风门电动控制装置相匹配。屏幕内容可编辑，开门时屏幕显示绿色，对面屏幕显示红色，每组风门配套2个防爆信号灯屏幕（LED）。
5.1.20风门油缸长度不少于1200mm。
5.1.21每组风门需另外（除风门自带一套）配套同等压力、直径的各类油管2套。
5.1.22 每台油缸上需配套油缸保护皮套，防止粉尘和杂物进入损坏油缸，风门开关时保护皮套能伸缩灵活，两端口采用松紧带制作，风门开关时不受影响，保护皮套拆卸方便，每台油缸保护套配备不少于5件。
