自动无压风门

电动液压自动风门

名称:电动液压自动风门

分类:自动无压风门

咨询热线:18564280928

联系我们

详细说明:
  电动风门(4500×3500mm)电动液压自动风门技术协议
5.2.1风门为同方向开关风门,门扇开启角度不小于90°,风门1组为2道(双开门,共4扇门扇)。
5.2.2风门开启后净通车尺寸:宽4500mm,高3500mm(净尺寸不包括门板及门轴尺寸)。
5.2.3每扇门板为高强度竹胶板整张制作,不得拼接,经久耐用。门板表面刷醒目反光油漆,每道门板顶部喷安全标语;门板周边要用镀锌白铁皮包边沿口,包边宽度不小于50mm。
5.2.4每扇门板边缘处须有不小于100mm×48mm的槽钢,槽内全长拱形加固,防止在使用过程中门板受负压变形。
5.2.5每道风门门框(即顶底梁、立柱)采用 160×80×8mm 厚的优质方管制作。

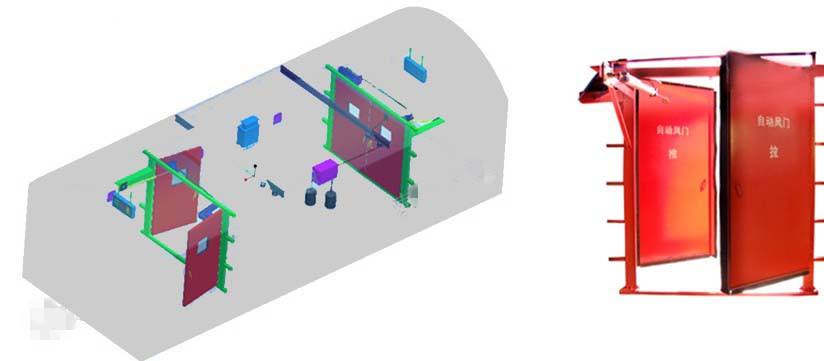

电动液压自动风门
5.2.6风门门板与门框采用轴承轴套连接,每扇门板连接轴套不少于3处,连接轴直径不小于25mm,连接轴槽钢必须与门板宽度一致,风门联杆、直臂、弯臂、螺栓、轴承有足够强度;风门门框、弯臂、门轴必须用螺栓连接,连接螺栓规格不小于M12,并带全弹垫、平垫、螺母等。
5.2.7每道风门只有一扇门板顶部设置调节风窗1个,调节风窗规格为:600mm×400mm,最大调节断面600mm×400mm;每道风门只有一扇门板上必须设高1.2m、宽0.7m的行人风门,行人风门下沿距电动风门门槛距离为300mm,行人风门应用螺栓固定在主风门门板上,行人风门门板应采用倾斜滑道式开关,满足行人风门自动灵活关闭的要求;主风门门板和行人风门门板上要设有推拉风门的拉手,要求拉手位置安全合理,安装方便。行人风门倾斜滑道终点处应加入限位装置,防止行人风门开到位后夹伤人员。
5.2.8电动风门的开启触发条件为地感线加手动按钮,两者可以互相切换,当打开风门的信号触发时,保证同一道风门的2扇门板同时同步开启;电动风门的关闭触发条件为从风门开启时刻延时计时或手动按钮,当关闭风门的信号触发时,保证同一道风门的2扇门扇同时同步关闭;同一组风门的2道风门必须实现闭锁;触发手动按钮开启后需手动触发按钮关闭。
5.2.9风门上应配有开关传感器,当系统电源停电后,有一道风门未关闭,恢复供电后,第一时间执行打开的风门自动关闭。
5.2.10每组风门配备电动液压控制装置1套(包括液压泵站、油管、综保、开关等附属装置),各电控装置的泵站、电机、开关、综保、按钮、接线盒、语音报警器、车辆检测器、信号灯等必须有防爆合格证、产品合格证、矿用产品安全标志证,各组件的数量根据风门实现的开闭功能确定,实现风门开闭自动化。电控装置安装孔应与风门配套,并要求安装、操作简单,方便维护。
5.2.11各电控装置的型号:电机功率应与液压泵站配套,不低于4KW,矿用隔爆型磁力启动器(QJZ-60,0.38/0.66)、综保(ZBZ-4.0(2.5)0.66/1.14)、油管(直径不小于13mm)、接线盒(四通本质安全型)、车辆检测器(DC24V)、信号灯(DC24V)。
5.2.12风门力学结构合理,液压泵站能力与油管、油缸、风门自重、所承压力相匹配,不得出现因供油管直径小或电机功率低而造成风门开关时间较长,开启和关闭时间不大于15秒;风门门框立于墙体正中,保证风门开启或关闭状态时弯臂等部件不能嵌入墙体(墙体厚度为0.75m)。
5.2.13 风门顶梁装有全长限位挡板,材质为3mm厚钢板,宽度50mm,挡板上应有毡条;底槛中部装有高度100mm限位挡板,材质为25mm厚钢板,宽度150mm,挡板可拆卸。
5.2.14根据GB8624-2012《建筑材料及制品燃烧性能分级》,竹胶板燃烧性能等级达到B1级,产烟量附加等级达到s1级,燃烧滴落物/微粒附加等级达到d0级,产烟毒性附加等级达到t1级,并附检验报告。根据GB/T17657-2013《人造板及饰面人造板理化性能试验方法》试验,竹胶板含水率≤15%,吸水厚度膨胀率≤10%,静曲强度≥50MPa,弹性模量≥5000MPa,冲击韧性≥50KJ/㎡,并附检验报告;每扇风门门板上部配备有足够强度的起重环,满足风门安装时起吊门板要求。
5.2.15风门门板与门框、门板之间应有双道橡胶密封压条(D型),经久耐用,门板关闭时严密不漏风;门板与底槛间应装有线胶橡胶板,厚度5mm。橡胶板应使用4mm×20mm扁铁配套不锈钢十字沉头自攻螺丝钉固定,螺钉固定间距保持在200mm~250mm。橡胶板过门缝后余留长度不小于80mm,在巷道负压作用下,橡胶板密封条能封堵门缝,保证严密不漏风。

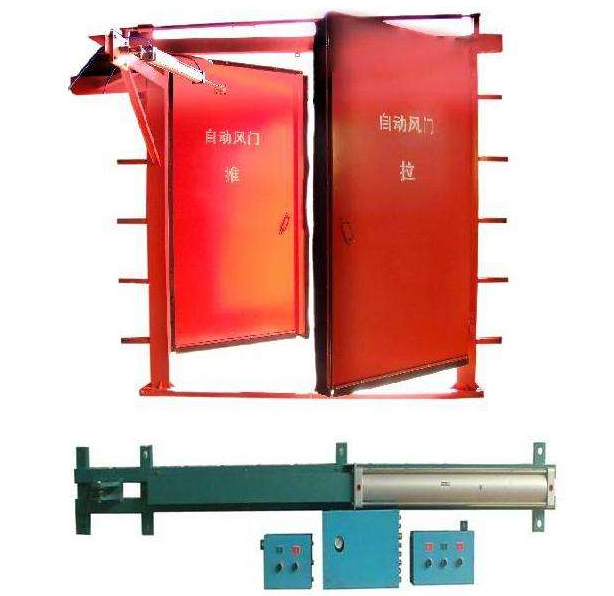

电动液压自动风门
5.2.16风门门板要求喷颜色为桔黄色磁漆,色号为022,风门门框要求喷颜色为翠绿色磁漆(与察哈素煤矿现有风门颜色一致)。
5.2.17每套风门电控装置具有远程控制功能,预留光转机交换接口2个,能与电脑连接修改程序。
5.2.18矿用隔爆兼本安型PLC风门电动自动控制系统、电控箱应配有袖珍型红外线遥控器,遥控器可调试控制程序或时间,调整程序应为中文显示,按键便于操作。
5.2.19防爆信号灯屏幕(LED)尺寸为400mm×300mm,可显示开关门倒计时,屏幕字体、颜色可设置,信号灯装置应与风门电动控制装置相匹配。屏幕内容可编辑,开门时屏幕显示绿色,对面屏幕显示红色,每组风门配套2个防爆信号灯屏幕(LED)。
5.2.20风门油缸长度不少于1200mm。
5.2.21每组风门需另外(除风门自带一套)配套同等压力、直径的各类油管2套。
5.2.22 每台油缸上需配套油缸保护皮套,防止粉尘和杂物进入损坏油缸,风门开关时保护皮套能伸缩灵活,两端口采用松紧带制作,风门开关时不受影响,保护皮套拆卸方便,每台油缸保护套配备不少于5件。
