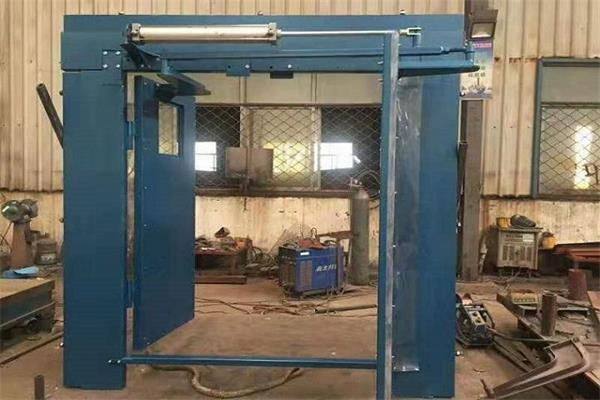

  气动风门(3.2×2.7m)气动平衡无压风门
5.3.1风门为平衡无压风门,门扇开启角度不小于90°,风门1组为2道(双开门,共4扇门扇)。
5.3.2风门开启后净通车尺寸:宽3.2m,高2.7m(净尺寸不包括门板及门轴尺寸)。
5.3.3 每扇门板为高强度竹胶板整张制作,不得拼接,门板厚高为40mm,经久耐用。门板表面刷醒目反光油漆;每道门板顶部喷醒目安全标语;门板周边要用镀锌白铁皮或角钢包边沿口,包边宽度不小于50mm,门板上留有300mm×300mm的双层有机玻璃观察窗,有机玻璃厚度不小于10mm,门板上要设有推拉风门的拉手,要求拉手位置合理,安装方便。
5.3.4每道风门门框(即顶底梁、立柱)采用 120 mm×80 mm×8mm 厚的优质方管制作。
5.3.5风门门板与门框采用轴承轴套连接,每扇门板连接轴套不少于2处,连接轴直径不小于25mm,风门联杆、直臂、弯臂、螺栓、轴承有足够强度;风门门框、弯臂、门轴必须用螺栓连接,连接螺栓规格不小于M12,并带全弹垫、平垫、螺母等。
5.3.6气动风门的开启触发条件为地感线加手动按钮,两者可以互相切换,当打开风门的信号触发时,保证同一道风门的2扇门板同时同步开启;气动风门的关闭触发条件为从风门开启时刻延时计时或手动按钮,当关闭风门的信号触发时,保证同一道风门的2扇门扇同时同步关闭;同一组风门的2道风门必须实现闭锁;触发手动按钮开启后需手动触发按钮关闭。
5.3.7每组风门配备自动气动控制装置1套(包括矿用隔爆兼本质安全型控制箱、气动控制系统、红外对射传感器、气缸、管路、矿用本安型位置传感器、矿用本安型声光信号显示箱(LED屏幕)、矿用隔爆型控制按钮 、气动联锁装置、综保、电控备用电源装置等附属装置,包括但不限于以上配件),各电控装置的控制箱、综保、按钮、接线盒、语音报警器、车辆检测器、信号灯等必须有防爆合格证、产品合格证、煤矿矿用产品安全标志,各组件的数量根据风门实现的开闭功能确定,实现风门开闭自动化。气动控制装置安装孔应与风门配套,并要求安装、操作简单,容易维护。
气动平衡无压风门
5.3.8各装置的型号:综保(ZBZ-4.0(2.5)0.66/1.14)、气管(直径不小于12mm)、信号灯、车辆检测器与自动气动控制装置相匹配,气缸鱼眼接头与直臂相匹配。
5.3.9防爆信号灯屏幕(LED)尺寸为400mm×300mm,可显示开关门倒计时,屏幕字体、颜色可设置,信号灯装置应与风门电动控制装置相匹配。屏幕内容可编辑,开门时屏幕显示绿色,对面屏幕显示红色。
5.3.10风门力学结构合理,气缸能力与气管、风门自重、所承压力相匹配,不得出现因供气管直径小或气缸推力小而造成风门开关时间较长,压力范围为0.4Mpa-0.5Mpa,开启和关闭时间不大于15秒;风门门框立于墙体正中,保证风门开启或关闭状态时弯臂等部件不能嵌入墙体(墙体厚度为0.75m)。
5.3.11 风门顶梁装有全长限位挡板,材质为3mm厚钢板,宽度50mm,挡板上应有毡条;底槛中部装有高度100mm限位挡板,材质为25mm厚钢板,宽度150mm,挡板可拆卸。
5.3.12每扇风门门板上部配备有足够强度的起重环,满足风门安装时起吊门板要求。
5.3.13风门门板与门框、门板之间应有双道橡胶密封压条(D型),经久耐用,门板关闭时严密不漏风;门板与底槛间应装有线胶橡胶板,厚度5mm。橡胶板应使用4mm×20mm扁铁配套不锈钢十字沉头自攻螺丝钉固定,螺钉固定间距保持在200mm~250mm。橡胶板过门缝后余留长度不小于80mm,在巷道负压作用下,橡胶板密封条能封堵门缝,保证严密不漏风。
5.3.14根据GB8624-2012《建筑材料及制品燃烧性能分级》,竹胶板燃烧性能等级达到B1级,产烟量附加等级达到s1级,燃烧滴落物/微粒附加等级达到d0级,产烟毒性附加等级达到t1级,并附检验报告。根据GB/T17657-2013《人造板及饰面人造板理化性能试验方法》试验,竹胶板含水率≤15%,吸水厚度膨胀率≤10%,静曲强度≥50MPa,弹性模量≥5000MPa,冲击韧性≥50KJ/㎡,并附检验报告;每扇风门门板上部配备有足够强度的起重环,满足风门安装时起吊门板要求。
5.3.15风门门板要求喷颜色为桔黄色磁漆,色号为022,风门门框要求喷颜色为翠绿色磁漆(与察哈素煤矿现有风门颜色一致)。
5.3.16 每套风门电控装置具有远程控制功能,预留光转机交换接口2个,能与电脑连接修改程序。
5.3.17矿用自动气动控制装置、隔爆兼本质安全型控制箱应配有袖珍型红外线遥控器,遥控器可调试控制程序或时间,调整程序应为中文显示,按键便于操作。
5.3.18 每套风门电控装置应装有防爆备用电源,当风门停电后备用电源能实现自动切换,使用时间不小于2h。
5.3.19每台气缸上需配套保护套,防止粉尘和杂物进入损坏气缸,风门开关时保护皮套能伸缩灵活,两端口采用松紧带制作,风门开关时不受影响,保护皮套拆卸方便,每扇风门上的气缸保护套配备不少于5件。
气动平衡无压风门

5.3.20 每组风门需另配备同等长度、能力的气缸2台(除风门原有自带外)。

5.3.21每组风门需另配备红外对射传感器8组,1组2个,1个发射1个接收,(除风门原有自带外)。
