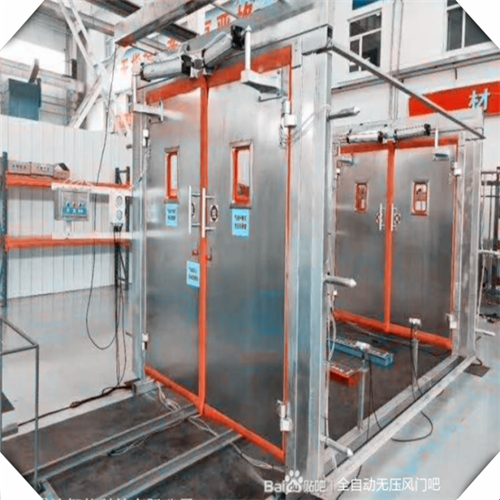

煤矿用红外电液控制自动无压风门
作者： 矿用风门来源： 互联网
煤矿用红外电液控制自动无压风门包括风门的拉门，其特征在于所述自动无压风门包括红外线探测器和驱动气缸，红外线探测器通过电源部与驱动气缸的换气阀控制开关相连，驱动气缸与风门的拉门相连并控制拉门的启闭。该自动控制无压风门能够自动监测车辆或人员的动机，实现自动开启，从根本上解决了车辆撞击风门的现象，保证了无压风门的完好和通风系统的稳定性。同时驱动气缸收缩的速度控制，能使风门缓慢关闭，延长无压风门的使用寿命。该自动控制无压风门可广泛的使用于矿井通风系统的控制。
煤矿用红外电液控制自动无压风门的控制开启关闭过程,在原有光控基础之上,利用与门74LS11和或门74LS32设计了三种控制方式电路,包括红外控制,按钮控制,远程控制,同时利用风门接近开关实现了两道风门之间的闭锁,并增加风门的声光提示辅助功能.利用与KJ86N监测监控系统的连接,通过监视风门接近开关的常开常闭开关状态来监视风门的开启关闭状态.同时通过监测监控系统的开关量输出的高电平,经三极管转化成低电平之后控制风门的开启,实现自动风门的地面远程控制.
