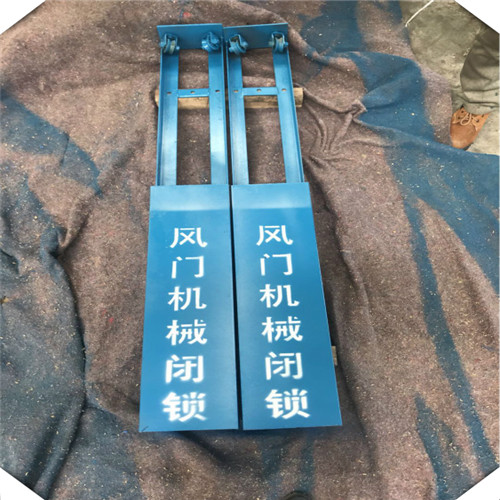

无压风门联锁器(煤矿用)风门联锁装置

无压风门联锁器(煤矿用)风门联锁装置两个套管通过连接管固定连接，连接管内设有阻运器，套管内设有吊坠和导向板，吊坠的上部设有封阻盖，封阻盖的口径大于吊坠的口径，封阻盖上部设有保护筒，联锁绳的一端和吊坠连接并设置在保护筒内部，联锁绳的中间设有滑轮，联锁绳通过滑轮进行导向，两个套管内的吊坠下部设有调节绳，两侧的调节绳依次穿过导向板、连接管经过阻运器缠绕后相互连接为一体。

风门联锁装置，联锁绳距离缩短1/2，张力明显降低，联锁后，两道风门不能同时打开，消除了风流短路的安全隐患，实用性较强。

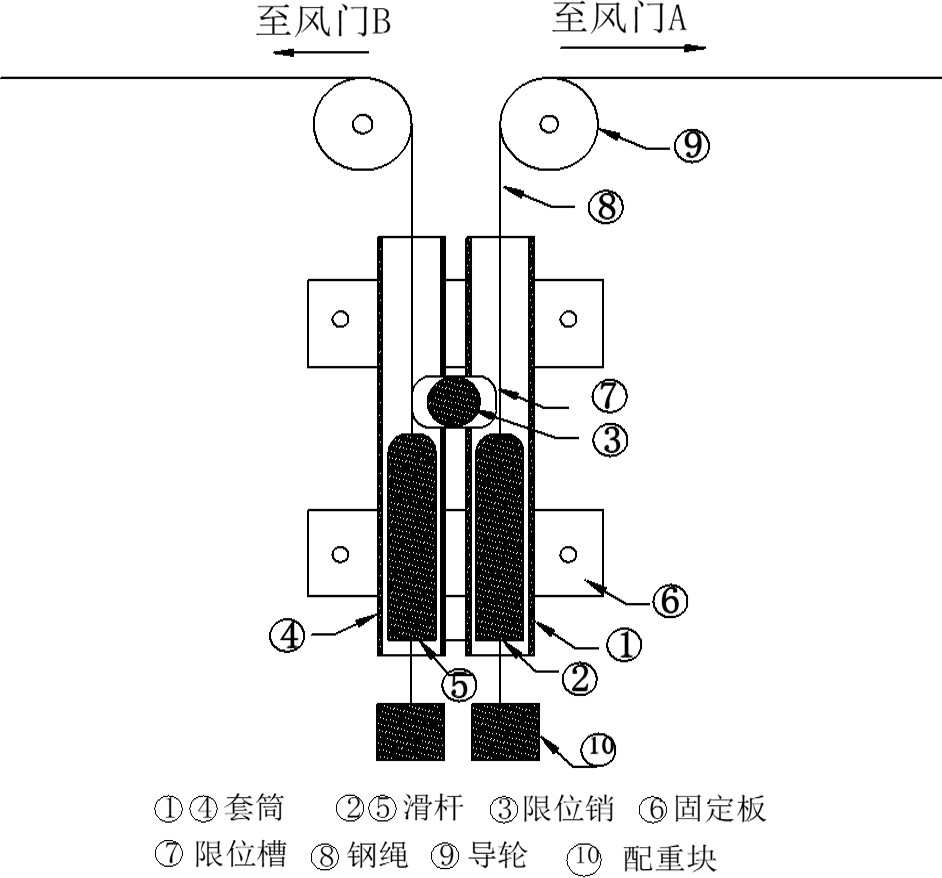

风门联锁装置包括两个套管，所述两个套管通过连接管固定连接，连接管内设有阻运器，套管内设有吊坠和导向板，吊坠的上部设有封阻盖，封阻盖的口径大于吊坠的口径，封阻盖上部设有保护筒，联锁绳的一端和吊坠连接并设置在保护筒内部，联锁绳的中间设有滑轮，联锁绳通过滑轮进行导向，两个套管内的吊坠下部设有调节绳，两侧的调节绳依次穿过导向板、连接管经过阻运器缠绕后相互连接为一体。优选的是，所述两个套管通过连接管内部相互连通。上述任一方案优选的是，所述套管采用不锈钢材料制作而成。上述任一方案优选的是，所述导向板水平设置在吊坠下部的套筒内，导向板内设有导向孔。上述任一方案优选的是，所述阻运器为单向滚轴。本实用新型的有益效果是：两个套管通过连接管固定连接，连接管内设有阻运器，套管内设有吊坠和导向板，吊坠的上部设有封阻盖，封阻盖的口径大于吊坠的口径，封阻盖上部设有保护筒，联锁绳的一端和吊坠连接并设置在保护筒内部，联锁绳的中间设有滑轮，联锁绳通过滑轮进行导向，两个套管内的吊坠下部设有调节绳，两侧的调节绳依次穿过导向板、连接管经过阻运器缠绕后相互连接为一体。本实用新型提供一种风门联锁装置，联锁绳距离缩短1/2，张力明显降低，联锁后，两道风门不能同时打开，消除了风流短路的安全隐患，实用性较强。具体实施方式下面结合附图对本实用新型的结构原理和工作原理作进一步详细说明。一种风门联锁装置，包括两个套管1，套管1采用不锈钢材料制作而成。两个套管1通过连接管2固定连接，两个套管1通过连接管2内部相互连通。套管1连接在连接管2的中下部。连接管2内设有阻运器3，套管1内设有吊坠4和导向板5，吊坠4的上部设有封阻盖6，封阻盖6的口径大于吊坠4的口径，封阻盖6上部设有保护筒7，联锁绳8的一端和吊坠4连接并设置在保护筒7内部，联锁绳8的中间设有滑轮9，联锁绳8通过滑轮9进行导向，两个套管1内的吊坠4下部设有调节绳10，两侧的调节绳10依次穿过导向板5、连接管2经过阻运器3缠绕后相互连接为一体。消除两道风门能同时打开，风流短路的隐患，同时减少维修量，提高工作效率。用两个套管1通过连接管2并排焊接在一起，固定在两道风门的中间位置（靠帮），滑轮9固定在套管1顶部的棚腿上（一个套管1上部固定一个），吊坠4能够在套管1的管内上下运动，两套管1焊接处打通，安装一个阻运器，吊坠4与风门用联锁绳8连接，使用过程中，当一个吊坠4运行到最大距离时（第一道风门全部打开），阻运器阻止另一个吊坠4在最短距离范围内（另一道风门打不开），从而实现风门联锁。本实用新型进一步优化的技术方案，所述导向板5水平设置在吊坠4下部的套筒1内，导向板5内设有导向孔51。

风门联锁装置技术方案，所述阻运器3为单向滚轴或者单向轴承。只要能够实现单向转动的部件都可以，从而保证实现单次只能打开一道风门。本实用新型提供一种风门联锁装置，联锁绳距离缩短1/2，张力明显降低，联锁后，两道风门不能同时打开，消除了风流短路的安全隐患，实用性较强。需要说明的是，以上各实施例仅用以说明本实用新型的技术方案，而非对其限制；尽管参照前述各实施例对本实用新型进行了详细的说明，本领域的普通技术人员应当理解：其依然可以对前述各实施例所记载的技术方案进行修改，或者对其中部分或者全部技术特征进行等同替换；而这些修改或者替换，并不使相应技术方案的本质脱离本实用新型各实施例技术方案的范围
