矿用语音风门状态传感器
作者： 矿用风门来源： 互联网

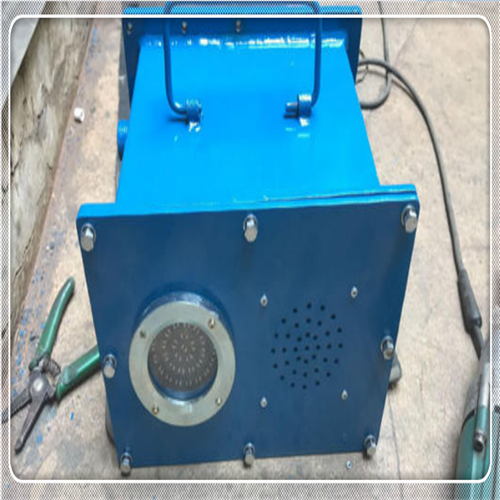

矿用语音风门开闭状态传感器，本传感器适用于具有爆炸性危险的煤矿井下，对井下的主要风门的开闭状态进行监测。
矿用语音风门状态传感器工作环境条件
工作温度：(0～40)℃
相对湿度：≤98%RH（25℃）
大气压力：(80~116)kPa
具有甲烷、煤尘爆炸性混合物的煤矿井下。
矿用语音风门状态传感器外型尺寸、重量
外型尺寸：
主机 200 × 90× 73mm；
感应头 97 × 60 × 37mm；
磁体 97 × 25 × 37mm。
重量：
主机 0.375kg；
感应头 0.3kg；
磁体 0.2kg。
二、主要参数
2.电气性能
2.1.1 供电电压：DC 12V-24V。
2.1.2 传感器开闭状态用红、绿发光二极管表示：红色表示风门关闭，绿色表示风门打开。
2.1.3 动作距离：传感器运动部分（永久磁铁）与传感器固定部分之间动作距离为30mm，误差不大于10%。
2.1.4 输出信号制式:风门闭合时是输出，输出电流为5.0mA±0.5mA。
2.1.5 声光报警20米处清晰可见，语音播报在一米远不低于75dB。
2.1.6 最大传输距离为2000m（单芯截面积为1.5mm2）。
2.1.7 响应时间：不大于1s。
2.2 状态指示功能
风门开闭状态指示灯：风门开时为绿灯亮，风门闭时为红灯亮。
2.3输出信号负载阻抗不小于1KΩ；
2.4防爆型式
防爆型式：矿用本质安全型；防爆标志：ExibI；
2.5 传输距离
最大传输距离为2000m（单芯截面积为1.5mm²），分布电感：≤1mH/km，分布电容：≤0.1μF/km；
2.6 语音播报功能
单门开时，主机报警灯闪烁，播报语音提示信息：“您好，请关风门”。
双门开时，主机报警灯闪烁，播报语音提示信息：“为了您的安全，请关闭风门”。
感应头断线时，主机报警灯闪烁，播报语音提示信息：“传感器断线，请注意”。
2.7 通信方式
通信接口RS485，速率9600bps，
上位机格式
缩略语 SD DA SA FC FCS ED
含义 开头 传感器地址 上位机地址 功能码 校验码 结尾
代码 0x68 四位拨码 单字节 0x4D 0x16
FCS = DA + SA + FC传感器格式
缩略语 SD DA SA FC DU FCS ED
含义 开头 上位机地址 传感器地址 功能码 数据体 校验码 结尾
代码 0x68 四位拨码 单字节 0x4D 单字节 0x16
FCS = DA + SA + FC + DU
矿用语音风门状态传感器工作原理
本传感器是通过干簧管来判断风门的开闭状态。风门的开闭会导致干簧管的开闭，传感器检测开闭信号并放大处理，即可将风门开闭状态的信息送给监控监测系统。
