矿用隔爆兼本质安全型风门控制用电控系统
作者： 矿用风门来源： 互联网
矿用隔爆兼本质安全型风门控制用电控系统两种电源供电，避免因为外部电源断电的情况下，整套系统失效的困扰。远程控制功能，易于操作人员整体控制井下风门状况。

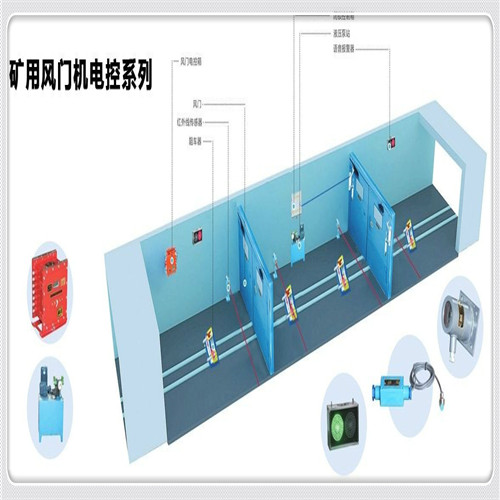

矿用隔爆兼本质安全型风门控制用电控系统包括PC机、防爆箱体、风门开闭状态传感器、防爆按钮、防夹挤感应探头、防爆电磁阀、气缸和防爆荧光灯；风门开闭状态传感器分为两部分，即感应部分和磁性部分，感应部分安装在风门框上，磁性部分安装在风门扇上，通过风门扇的运动，磁性部分靠近或是离开感应部分，给PLC控制器输入信号；防爆按钮安装于风门两侧门轴的对面，避免行人按动按钮开门后，来不及闪开，夹挤行人；防夹挤感应探头安装在风门两侧，当有物体阻隔时，给PLC输入信号，控制开关门；气缸安装于风门里侧或是外侧的上方，通过连杆与风门进行互动；防爆电磁阀安装在巷道壁上，通过气管与气缸连接；防爆荧光灯安装于风门上方显眼位置，指示风门的开闭状态。
