无压风门自动化控制系统技术要求

作者: 矿用风门来源: 互联网
无压风门自动化控制系统
 自动无压风门为红外线自动风门,要求智能化程度高,使用安全,斜巷运输必须使用自动化控制系统。
(一)、风门自动控制装置硬连接
1、矿用风门自动控制装置类型:
风门电控气动控制硬连接装置。

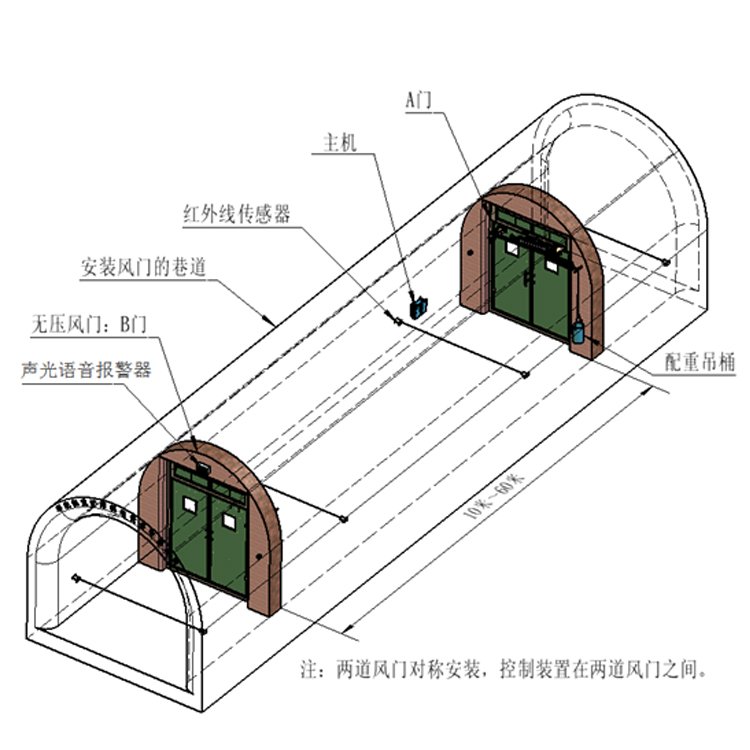

无压风门自动化控制系统
2、电控气动控制装置组成:
1件风门自动控制装置主机、4组红外线感应器、4件电控按钮、2件声光报警器、2件电控箱(箱体为不锈钢材质)、2条气缸、1盘PU管、2组气缸固定件等部件组成。
3、技术要求及参数:
3.1执行方式为:通过矿井下管道里的压风控制气缸驱动风门启闭。
3.2风门自动控制装置硬连接方式。
3.3风门自动控制装置主机额定电压:AC127V;气缸数量:2 条,电磁阀工作电压DC24V。
3.4管道里的风压不小于0.4MPa;气缸最大拉力 不小于 300kg
3.5声光语音箱:数量,2 台。额定电压 DC24V,额定电流 90mA,音响度 850/dB,黑暗中可见光距离 50m;提示声音分为两种:
“风门开启,请注意安全”,响度大而清晰,伴有绿灯
“对面风门已开请稍后”,响度大而清晰,伴有红灯亮;
4、电控气动自动风门操作流程
注:为了便于描述约定一道风门为A门,另一道为B门;分别对红外线感应器控制和电控按钮模式的运行状态进行描述。
4.1红外感应器控制模式:
当矿车或人由外向内经过A门时,红外感应器接收到矿车或行人反馈的信号传递给主机里的PLC,发出开门信号,电气控制箱里的电磁阀通电开始运转阀块开始气压流动换向,气缸推杆伸出把A风门的门扇打开;A门的声光报警器执行动作,绿灯亮,并伴有声音报警提示“风门打开,请注意安全”;同时B门报警器动作,红灯亮,并伴有声音报警提示“前方风门已打开,请稍后”。当行人或矿车行车经过A门后,间隔一定的时间后控制A风门的气缸开始回缩把门扇关闭,(此风门处于打开状态的时间的长短可在PLC控制器的程序里设定与修改,且处于敞开的风门关闭前行人或矿车第2、3、4…..N次触发红外线感应器时,程序计时器自动归零重新开始计时),等A门完全关闭后,风门处的报警装置停止动作,此时可操作B门; B道风门的操作方式和原理与上述相同。
    4.2电控按钮控制模式:
                  斜巷运输时,在斜巷道上方矿工按一下控制A门的按钮然后A门开始打开,再次按一下A门按钮A门关闭;矿工按一下控制B门的按钮然后B门打开;再次按一下控制B门的按钮后B门关闭。
5、风门控制装置的特点
5.1.控制自动风门开闭的两种方式即按钮控制和红外感应控制之间存在优先关系,即使用按钮控制时,红外感应器不起作用,红外感应器起作用时,按钮不起作用 。
5.2 电控箱上配置有手动泄压阀,在必要的情况下可以手动泄压,实现手动开关风门且两道风门之间的解锁。
5.3风门自动控制装置本身具有闭锁功能,即在自动运行期间两道风门之间存在互锁关系不能同时打开,符合煤矿安全要求。
