矿用旋转式无压风门技术要求
作者: 矿用风门来源: 互联网
矿井通风系统是矿井生产的重要组成部分, 是矿井安全生产的保障系统,特别是对煤矿生产有更为重要的意义。为了保证矿井下风流按规定路线流动, 就必须在某些巷道中设置相应的通风构筑物对风流进行控制。在矿井通风系统中, 凡不允许风流通过, 但需行人或行车的巷道中, 必须设置风门。风门由门框和结构严密的单门扇或双门扇构成,门扇关闭时切断风流,门扇开启时行人、行车。
目前矿井使用的风门大多是旧式结构。由于旧式无压风门结构复杂,安装时需要较大的断面,容易受到安装地点断面限制,有很多压差大的风门处无法安装无压风门,这就给风门行人带来来困难。
针对上述现有技术存在的问题,本实用新型提出了一种新型矿用旋转式无压风门,利用定轴平衡原理,在一侧风门本体中间安设一个转轴,使本侧风门可以绕转轴旋转,同时在可旋转风门上设置百叶窗,来调节开启时风量,便于另一侧风门的开启;在风门扇四周安装密封皮条。这种独特的结构,解决了频繁过人操作方便的问题,而且漏风量小,无需再设方向风门。

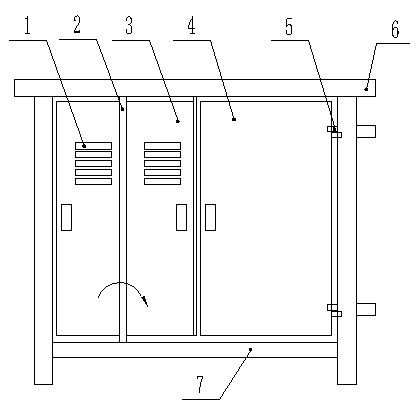

为了实现上述目的,本实用新型采用的技术方案是:一种新型矿用旋转式无压风门,包括左侧风门、右侧风门、合页、门框和下坎,所述右侧风门通过合页固定在门框上,所述左侧风门上还设置有百叶窗和旋转轴;所述旋转轴位于左侧风门的中间部位,左侧风门可以绕旋转轴旋转。
所述左侧风门和右侧风门周围还装有密封皮条,以增加风门的密封性。
所述旋转轴上端固定在门框上,下端固定在下坎上。
本实用新型的有益效果:通过旋转轴和百叶窗结合使用,使得即便是在有很多压差大的矿井巷口处也可以安装无压风门,并使风门的开关变的轻易;同时,本种风门结构简单,安装断面小,能够适应矿井下狭小局促的安装空间。
