安全无压风门的组成和原理
作者： 矿用风门来源： 互联网
安全无压风门是由门框、门扇、连杆平衡机构和重锤等部分组成。

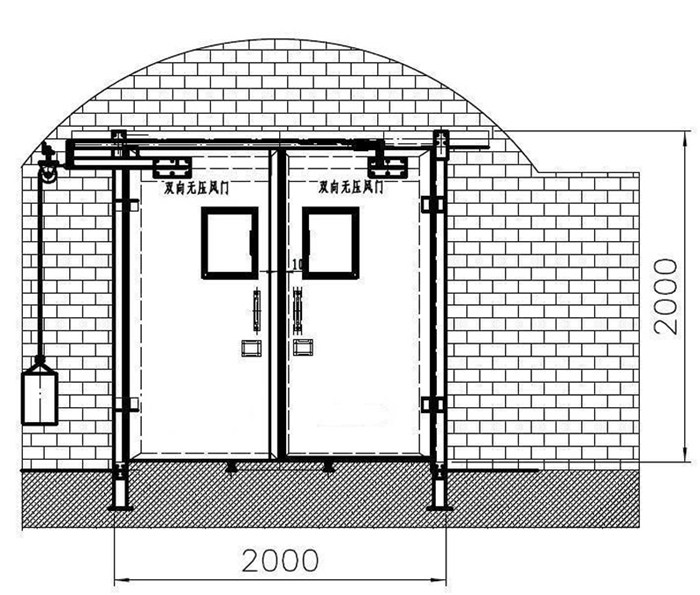

安全无压风门有两扇风门分别向两个方向开启，通过连杆和支撑臂实现联动，改变连杆长度可重以调整风门的严密度。如结构图所示，两扇门A、B通过支撑臂及连杆c连成一个整体。当A向前运动时，另一扇门B在连杆的带动下向后运动，这样打开风门的阻力F只有启动风门的气动力和重锤图1无压风门结构图 的重力，因为风压差作用在风门AE的力等于作用在风门B上的力，而两力通过连杆相互抵消，故称为无压风门。
安全无压风门平衡原理
无压风门采用压力平衡原理，通过四连杆机构及固定在门框上的限位装置实现两扇风门异向同步开闭，风门关闭后使两扇风门边的挡风皮子严密接触，具有良好的防漏风效果。由于作用在风门上的矿井负压通过连杆机构转化为一种内力并得到平衡，风门开关力的大小取决于重锤的重量（重锤重量一般在10kg一25kg之间）从而保证了风门打开时省力、方便灵活。如图2所示，由于两扇风门的面积大小近似相等，则作用在两扇风门上的矿井负压也大小相等，即0、F2，调整连杆机构是两扇风门紧密接触，风门处于关闭状态，则作用于单扇上正反力矩相等。
