液压自动平衡风门,液压自动风门,液压平衡风门工作原理

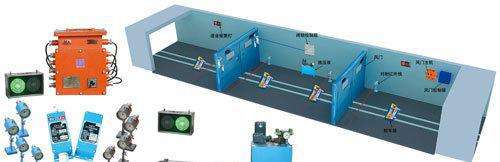

液压站把产生的高压油通过高压油管送人电磁换向阀的进油口，关门时控制信号选择电磁换向阀的A口为进油口，B口为回油口，高压油通过高压油管进人液压缸，高压油推动活塞推杆伸出，并带动活塞推杆与左门板的连接件、左门板向右移动，同时连接在左门和右门板上的牵引钢丝绳、滑轮等组件协同工作，使风门处于关闭状态，开门时，控制信号选择电磁换向阀的B口为进油口，A口为回油口，高压油通过高压油管进人液压缸，推动活塞推杆收回，并带动活塞推杆与左门板的连接件、左门板向左移动，同时连接在左门和右门板上的牵引钢丝绳、滑轮等组件协同工作，使风门处于开启状态。自动系统由控制箱、 SIMATIC$7-200 PLC控制主机、检测风门状态的传感器、检测矿车状态的传感器、2个二位五通电磁阀、人行小门指示灯、凤门运行状态模拟显示系统、故障处理系统和强制开关风门控制按钮等，采用SIMATIC2001)LC，由于其具有结构紧凑、扩展良好、指令强大、可靠性好等特点，对阻力系数很小，所以风门开闭阻力也很小，大大降低了风压对风门开闭的影响，使风门开闭灵活自如雾检测风门状态的传感器安装在风门上，分别检测风门开到位，关到位和人行门的开关状态。
