覆膜竹胶板无压风门结构和优点
作者: 矿用风门来源: 互联网
矿井通风系统中必须使用风门来达到隔断矿井通风通道,同时能满足行人和矿车通行。传统的矿用无压风门是用木材制作上、下门梁和左右门柱构成的门框及门扇。众所周知,由于矿井的环境比较恶劣,潮湿、腐蚀性气体含量高,为了提高矿井风门的使用寿命,减少木材使用量,节约生产成本,现有的矿井风门一般都选用密度较高的材料来制作门框和门扇,为进一步提高门扇使用寿命,通常在门扇上增设金属加强板,因此门扇重量大,使用传统的门扇合页来连接门框和门扇,往往因门扇过重而出现运转失灵、变形、门扇侧偏等情况而减少门扇使用寿命。同时现有制作风门的材料表层耐磨性和抗腐蚀性尚不理想,抗冲击能力差,而矿用风门被矿车或采矿工具碰撞是很难壁免的,因此矿用风门往往因碰撞使门框或门扇出现臭或条状凹陷,使门扇或门框内部很快被腐蚀性气体腐蚀而缩短使用寿命。为提高矿井风门使用寿命和运转灵活性,研制一种结构合理、科学、运转灵活、使用寿命长的覆膜竹胶板无压风门是十分必要的。

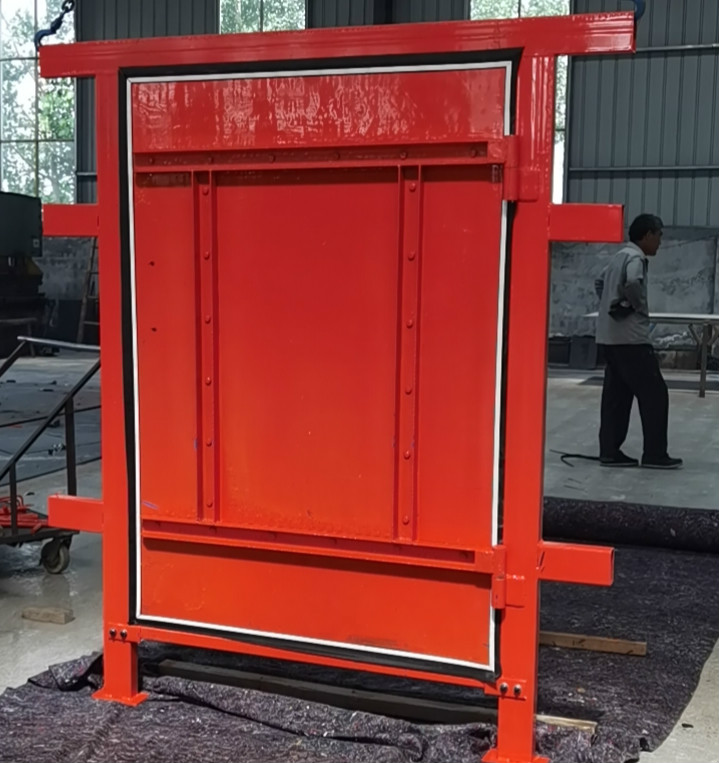

覆膜竹胶板无压风门,其特征在于:上、下门梁,左、右门柱和门扇选用表面被覆有抗湿、抗腐、抗冲击的芳纶布层的覆膜竹胶板,左、右门柱上、下合页片(2、5)为带门柱连接螺栓孔的铁板块,门柱合页片铁板块上焊接有轴承座(17),轴承座内设有轴承,轴承座下方设有两个直角三角形钢片(18),钢片的两条直角边分别与门柱合页片铁板块和轴承座下方焊接,门扇上、下合页片(7、10)是设有门扇连接螺栓孔的铁板块,门扇合页铁板块与支臂(16)一端固接,其另一端与转轴焊接成一体,门扇合页铁板块上的转轴与门柱合页片铁板块上的轴承套接。
覆膜竹胶板无压风门优点
运转灵活,使用寿命长。抗腐蚀性和抗冲击力。延长了无压风门的使用寿命,本实用新型用设有加强板的轴永式合页,使其更结实稳定,不但开关更灵活、更轻便,有效防止因合页易换坏和易变形而使门扇吊角、封闭不严,而且进一步提高了无压风门的使用寿命
