高强度覆膜竹胶板矿用风门制作方法

作者: 矿用风门来源: 互联网
高强度覆膜竹胶板矿用风门的制作:选用覆有芳纶布的竹胶板按设计尺寸裁制好上、下门梁和左、右门柱及双扇异向门扇的坯料;2、在坯料断面被覆一层浸有酚醛树脂胶的芳纶布层备用;所述的芳纶布也可为芳纶纱布,纱间距为0.05-0.1cm为佳;3、上、下门梁和左、右门柱通过螺栓固定连接成门框;4、制作门柱合页片和门扇合页片,门柱合页片和门扇合页片均为带螺栓连接孔的铁板块,门扇合页铁板块与支臂一端固接,支臂另一端与转轴焊接,左、右门柱通过上下两设有加强板的轴承式合页片分别与双扇异向门扇合页片铁板块上转轴套接,所述设有加强板的的轴承式合页的合页片为带数个螺栓孔的铁板块,门柱合页片铁板块上焊接有轴承座,轴承座内设有轴承,轴承座下方设有两个直角三角形钢片,钢片的两条直角边分别与门柱铁板块和轴承座下方焊接, 5、在双扇异向门扇上部近门柱部位分别安装有直臂或弯臂,直臂和弯臂另一端均固接一竖轴,竖轴分别与连杆两端的轴孔套接。

高强度覆膜竹胶板矿用风门选用表层被履有芳纶布层的竹胶板,大大提高了无压风门的抗湿性、抗腐蚀性和抗冲击力。延长了无压风门的使用寿命,本发明用设有加强板的轴氶式合页,使其更结实稳定,不但开关更灵活、更轻便,有效防止因合页易换坏和易变形而使门扇吊角、封闭不严,而且进一步提高了无压风门的使用寿命。从上述情况可知,本发明的目的是可以实现的。

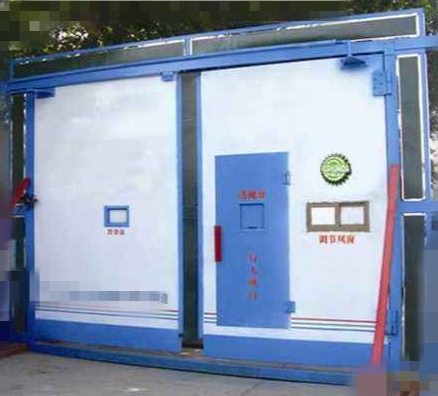

高强度覆膜竹胶板矿用风门

高强度覆膜竹胶板矿用风门选用覆有芳纶布的竹胶板按设计尺寸裁制好上、下门梁(1、6)和左、右门柱(3、8)及双扇异向门扇(4、9)的坯料,所述的覆有芳纶布的竹胶板是指将浸有酚醛树脂胶的芳纶布按常规方法被覆于竹胶板表面; 2、在坯料断面被覆一层浸有酚醛树脂胶的芳纶布层备用;所述的芳纶布也可为芳纶纱布,纱间距为0.05-0.1cm为佳;3、上、下门梁和左、右门柱通过螺栓固定连接成门框;4、如图2所示,制作门柱上、下合页片(2、5)和门扇上、下合页片(7、10),门柱合页片和门扇合页片均为带螺栓连接孔的铁板块,其厚度以0.4-1cm为佳,本实施例选用0.5cm,门扇合页铁板块与支臂(16)一端固接,支臂另一端与转轴焊接,左、右门柱通过设有加强板的轴承式合页分别与双扇异向门扇合页铁板块支臂上转轴套接,所述设有加强板的的轴承式合页片为带数个螺栓孔的铁板块,铁板块上焊接有轴承座(17),轴承座内设有轴承,轴承座下方设有两个直角三角形钢片(18),钢片的两条直角边分别与门柱铁板块和轴承座下方焊接,门扇合页片铁板块上的转轴(19)和门柱合页片铁板块上的轴承套接;5、在双扇异向门扇上部近门柱部位通过螺栓分别安装有直臂(14)或弯臂(13),即一扇门上安装有直臂,另一扇门上安装有弯臂,所述弯臂是指在直臂端部设有与门扇平行的拐臂,直臂和弯臂另一端均固接一竖轴,竖轴分别与连杆(15)两端的轴孔套接。所述的弯臂或直臂可与机械闭锁装置的拉索一端连接,可实现自动关闭。所述的门框与门扇间可增设有橡胶布或帆布密封条,增强密封性能。必要时可在门扇上设有可视窗(11)。必要时为方便开关门扇,门扇上设有把手
