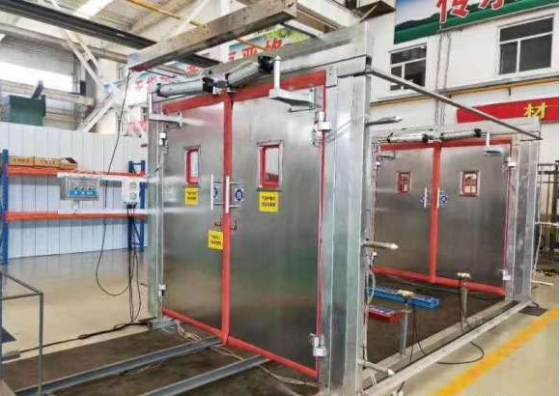

全气动风门反向对开式开启的风门,一套有两道四扇风门组成
全气动矿用风门用自动控制装置，其中包括：A门控制箱和B门控制箱，A门控制箱连接有 A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器，A门执行器连接在A门上，B门控制箱，B门控制箱连接有B门声音报警箱、B门信号发生器、B 门磁控阀、B门执行器，B门执行器连接在B门上，A 门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱，本实用新型的优点是：全气动安全性能好和自动控制度高。

全气动矿用风门用自动控制装置，如图1至5，其中包括：A门控制箱2和B门控制箱8，A门控制箱2连接有A门声音报警箱1、A门信号发生器10、A门磁控阀3 、A门执行器4，A 门执行器4连接在A门11上，B门控制箱8，B门控制箱8连接有B门声音报警箱9、B门信号发生器13、B门磁控阀7 、B门执行器6，B门执行器6连接在B门12上，A门控制箱2和B门控制箱8共同连接有气源处理箱14和互锁控制箱5，所述的A门11和B门12的门框上分别安装有风门状态检测装置A门磁控阀3和B门磁控阀7，所述的A门11和B门12的门扇上分别安装有A门永磁体15和B门永磁体16与A门磁控阀3和B门磁控阀7对应，所述的A门磁控阀3和B门磁控阀7通过与之对应的A门永磁体15和B门永磁体16距离的离开和贴近从而输出A门11和B门12开门关门状态信号，所述的A门信号发生器10安装在A门11侧面，所述的B门信号发生器13安装B 门12侧面，矿井内正常行人或车辆在行走过程中，触发A门信号发生器10和B门信号发生器

13，A门信号发生器10和B门信号发生器13分别输出信号给A门控制箱2和B门控制箱8，A门控 3/3页制箱2和B门控制箱8根据所给的信号和当前A门11、B门12的开关状态，准确的通过A门磁控阀3 、A门执行器4和B门磁控阀7、B门执行器6来控制A门11、B门12的开闭，同时A门控制箱2 或B门控制箱8在开门或关门的同时将所给的信号传递到互锁控制箱5，来控制A门11和B门 12的互锁，即当A门11打开时，B门信号发生器13失去作用，当A门11关闭后B门信号发生器13 才能正常输出气源信号给B门控制箱8，从而实现两道风门之间的互锁，满足矿用规程要求：同一时间只能打开一道风门。

在本实施例中：所述的A门控制箱2内和B门控制箱8内分别安装有延时机构，且所述的延时机构时间可调，当正常行人或车辆通过风门后，A门控制箱2内或B门控制箱8内的延时机构会自动延时关闭相应的风门，而无需行人或车辆司机下车操作关门。

在本实施例中：所述的A门控制箱2和B门控制箱8分别连接有A门声音报警箱1、B门声音报警箱9，A门声音报警箱1、B门声音报警箱9为气源喇叭，亦采用气源为动力实现报警，所述的A门磁控阀3和B门磁控阀7通过与之对应的A门永磁体15和B门永磁体16距离的离开和贴近从而输出A门11和B门12开门关门状态信号，当A门11或B门12打开时，实现风门的声音报警输出。

在本实施例中：本装置在停气的状态下，A门执行器4和B门执行器6自动处于自动排气状态，A门11和B门12能够通过手动自由开启和关闭。

在本实施例中：所述气源处理箱14中气源工作压力为0.3-0.8MPa。

本实用新型有益效果：本装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比，本发明采用压缩空气为动力源，无任何电接入，不采用电源而实现风门的自动控制，安全性能较高，自动化程度较高，节省了人力，同时可以实现两道风门互为闭锁，避免两道风门同时打开的情况，安全可靠。

上面所述的实施例仅仅是对本发明的优选实施方式进行描述，并非对本发明的构思和保护范围进行限定，在不脱离本发明设计构思的前提下，本领域中普通工程技术人员对本发明的技术方案作出的各种变型和改进，均应落入本发明的保护范围。
