风门闭锁装置工作原理

作者: 矿用风门来源: 互联网
风门是煤矿井下用于调整和控制风流的通风设施,其作用是既能隔断或控制风流,同时又能行人和通风。风门的材质有木制和铁制两种。风门的设置数量要求是不少于 2 道,其位置多数在进、回风巷之间。
为确保通风系统的稳定性,要求一个地点设置的两道风门要实现闭锁,即一道风门打开时,要采用闭锁装置确保另一道风门不能同时开启,从而防止局部通风系统出现风流短路或风量发生较大变化。
风门闭锁装置有机械和气动两种,但两种装置在维护方面的工作量较大,导致使用效果较差,影响矿井通风系统的安全和稳定。因此要对现有的风门闭锁装置进行改进,提高可靠性,并降低维护工作量。

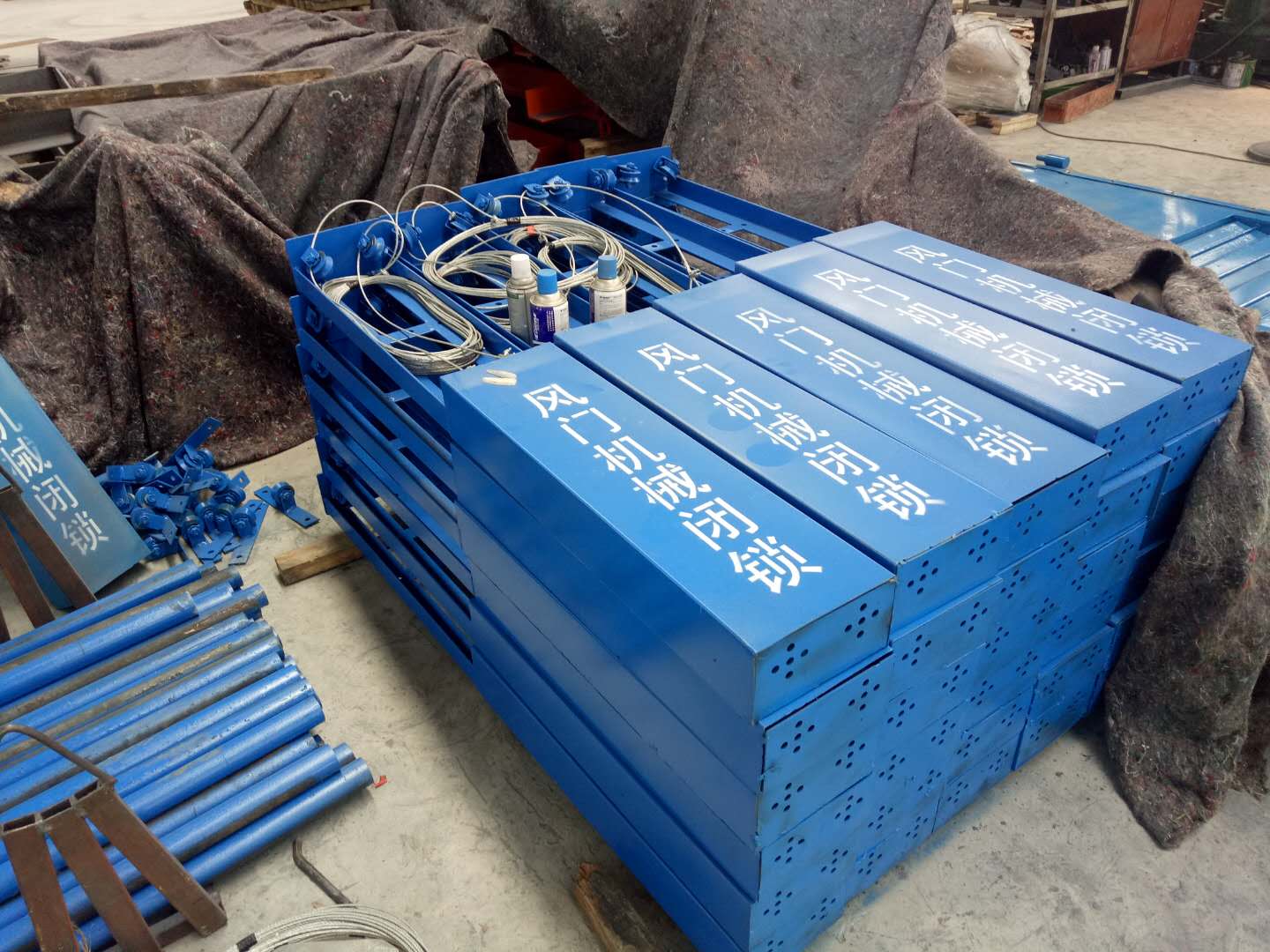

风门闭锁装置
目前,矿山井下风门闭锁装置多数是由机械和气动装置来实现,通过杠杆等方式使两道风门在开启方式上实现连锁动作,达到两道风门的互锁,由于其结构简单而广泛应用。
在使用效果上,由于井下使用环境复杂和机械构造受安装使用维护等因素影响大,机械闭锁装置普遍采用钢丝绳进行闭锁,存在钢丝绳老化及断裂、钢丝绳拉伸变长问题,极易导致闭锁失效,可靠性差;气动闭锁装置主要适用于铁制风门,但进行闭锁的压风输送管路和接头过多导致保护困难,容易出现断开、漏气、堵塞等问题。两种闭锁装置锁均存在损坏率比较高这一问题,给井下风流管理和通风安全都造成影响,易发生通风安全事故。
双柳矿现井下实际主要使用双扇的木制风门,为了满足单轨吊的正常运行,风门的间距在 30~40m 之间,造成了两道风门间距较大,而现有的机械和气动闭锁装置不适用于木制风门,因此该矿根据矿井实际情况设计了电路、气路联合的新型风门闭锁装置。

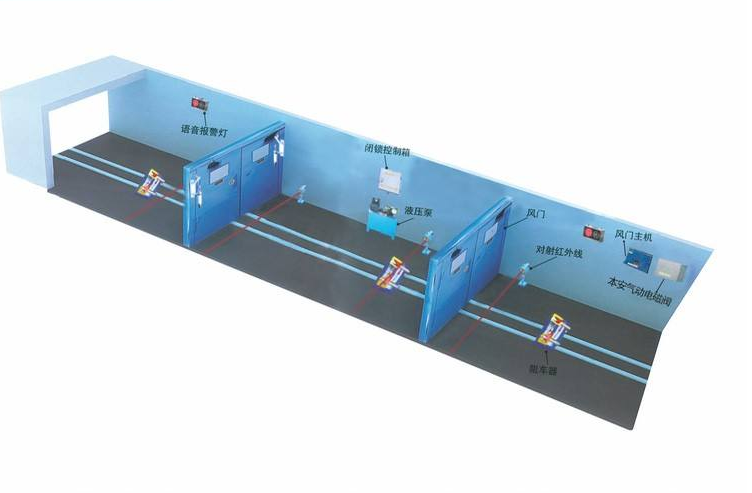

风门闭锁装置
 新型风门闭锁装置工作原理
新型风门闭锁装置适用于所有单向开启的风门,安装于风门顶框横梁中间位置,在闭锁效果、使用过程中的正常率以及安装维护上都明显优于现有闭锁装置,能有效防止因风门无序开启所造成的通风安全问题。
设两道风门为 A 和 B,当风门 A、B 都处于闭合状态时,控制电路通过检测元件确定风门状态,不发出动作信号,此时装置处于待机状态。当两道风门其中一道(设为 A)打开后,由于风门状态改变,检测电路发出信号给控制电路,控制电路通过设计要求,向 B 风门发出闭锁信号,通过气动执行机构,将风门 B 与门框锁定在一起,此时 B 风门状态指示灯由绿转为红并伴有语音提示。只有在被开风门 A 重新闭合后,符合电路设计的解锁要求后, B 风门方可解除锁定,此时指示灯由红恢复为绿,风门 B 可以人工打开,闭锁装置回到待机状态,完成一个闭锁解锁的过程。在风门开启和闭锁的同时设计有声光语音提示,方便直观了解风门当下所处的状态,减少人为对风门造成的损坏。为防止特殊情况需要打开被锁风门,此装置设计有手动解锁按钮,点动解锁按钮后,闭锁风门解锁,此时设计有 15s 开启时间,15s 内风门未打开将自动恢复闭锁状态。处于闭锁状态的风门通过手动解锁打开再次关闭后,自动恢复闭锁状态。

该装置克服了现有风门闭锁装置所存在的故障率高、维护成本高的问题和不足,使用低电压小电流驱动防爆电磁阀控制压风送入时间推动闭锁机构动作,达到闭锁状态,在闭锁效果、使用过程中的使用正常率以及安装维护上都明显优于现有闭锁装置,能有效防止因风门无序开启所造成的通风安全问题。由于其结构简单、设计模块化,日常安装维护和更换都比较方便。
