联动式皮带过风门防瓦斯突出装置
作者: 矿用风门来源: 互联网
联动式皮带过风门防瓦斯突出装置包括防突钢板、皮带和防突、控风自动控制系统,前述控制系统为:两个传感器并列连接到监控分站的输入端,监控分站的输出端分别连接上位机和远动开关,远动开关连接PLC 控制箱,PLC控制箱包括防突钢板开启电路:远动开关的常闭输出端连接与皮带电机开机信号输出端都连接与门B002的输入端,与门B002的输出端分别连接防突钢板开启控制端和皮带电机延时开关B001的输入端;防突钢板关闭电路:远动开关的常开输出端和皮带电机停机信号输出端都连接或门B004的输入端,或门B004的输出端连接防突钢板关闭控制端;皮带急停电路:远动开关的常开输出端连接皮带电机的急停控制端,该装置实现了无人值守、自动防突目的。
联动式皮带过风门防瓦斯突出装置具体实施方式
[0014] 附图说明中标号1是金属框架,2是气缸,3是导线轮,4是钢丝绳,5是上皮带,6是风门墙体,7是顶板,8是防突钢板,9是控风活动胶带板,10是下皮带,11是隔板。
[0015] 下面结合附图和具体实施方式对本实用新型联动式皮带过风门防突、控风装置作进一步说明:
[0016] 实施例一:如图1 -3所示,本实施例中,联动式皮带过风门防突、控风装置,包括金属框架1、气缸2、导线轮3、钢丝绳4、防突钢板和皮带,还包括防突、控风自动控制系统,所述防突、控风自动控制系统包括监控分站、甲烷传感器、双向风速传感器、远动开关和上位机及PLC控制箱,所述甲烷传感器和双向风速传感器并列连接到监控分站的输入端,所述监控分站的输出端分别连接上位机和远动开关,所述远动开关连接到PLC控制箱,所述PLC控制箱包括防突钢板开启电路:远动开关的常闭输出端连接与门B002的输入端,皮带电机开机信号输出端连接与门B002的输入端,与门B002的输出端连接防突钢板开启控制端,与门 B002的输出端连接皮带电机延时开关B001的输入端;防突钢板关闭电路:远动开关的常开输出端连接或门B004的输入端,皮带电机停机信号输出端连接或门B004的输入端,或门 B004的输出端连接防突钢板关闭控制端;皮带急停电路:远动开关的常开输出端连接皮带电机的急停控制端。

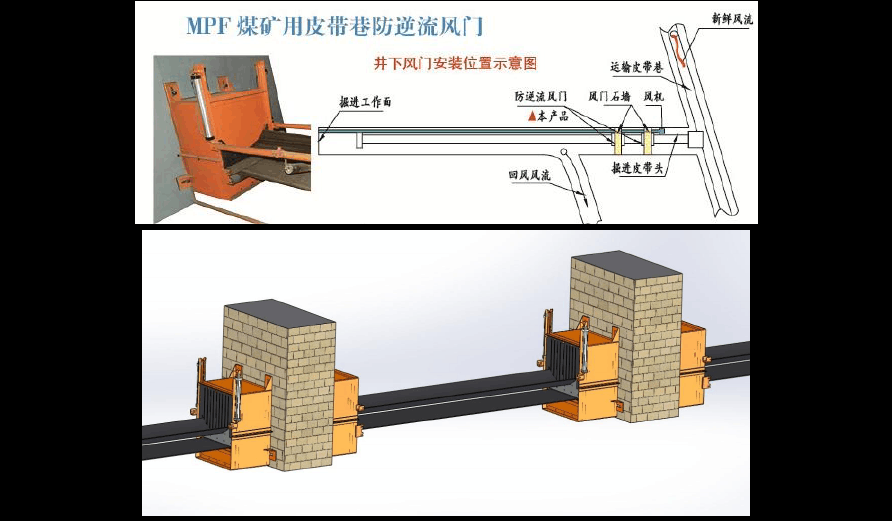

[0017] 所述金属框架1布置到风门墙体6中,气缸2经支架装在顶板7下面,气缸2的伸缩杆 3/3页上装有钢丝绳4,钢丝绳4绕过固定在顶板7下面的导向轮3与防突钢板8相连,防突钢板8装在金属框架1上的滑道内,金属框架1下部装有控风活动胶带板9,控风活动胶带板9下面装有上皮带5和与上皮带5平行的下皮带10,上皮带5和下皮带10间置有隔板11。
[0018] 所述高低浓甲烷传感器为KGJ23型,矿用双向风速传感器为GFY15(A)型,监控分站为KJF16B型,远动开关为KDG15A型。
[0019] 当防突风门控制区域发生煤与瓦斯突出后,风流发生逆转,风门前KGJ23型高低浓甲烷传感器检测到瓦斯超限或GFY15(A)型矿用双向风速传感器检测到风流发生逆转,
KJF16B型监控分站发出控制信号给KDG15A型远动开关,远动开关接收到控制指令,继电器接点相应动作,输出常闭信号(突出信号)至PLC控制箱,让远动开关的常开输出端接通、常闭输出端断开。
[0020] 所述防突、控风自动控制系统工作的具体流程为:皮带电机启动延时预警----PLC 控制箱控制自动打开防突钢板----防突钢板升起----皮带电机运行----监控分站发出突出信号(停机信号)----关闭防突钢板(皮带电机停机)。
[0021] 实施例二:如图1 、2、4所示,本实施例与实施例一基本相同,相同之处不再重述,不同之处在于,所述PLC控制箱还包括防突钢板打开监视反馈电路:与门B002的输出端连接皮带电机延时开关B001的输入端,皮带电机延时开关B001的输出端连接到与门B006的输入端,防突钢板打开信号的输出端连接到与门B006的输入端,与门B006的输出端和远动开关的常开输出端连接到或门B005的输入端,或门B005的输出端连接皮带电机的急停控制端。
[0022] 本实施例中的防突钢板打开监视反馈电路能够防止意外情况出现,防突钢板打开信号返回控制器皮带电机可开机,没有返回信号
