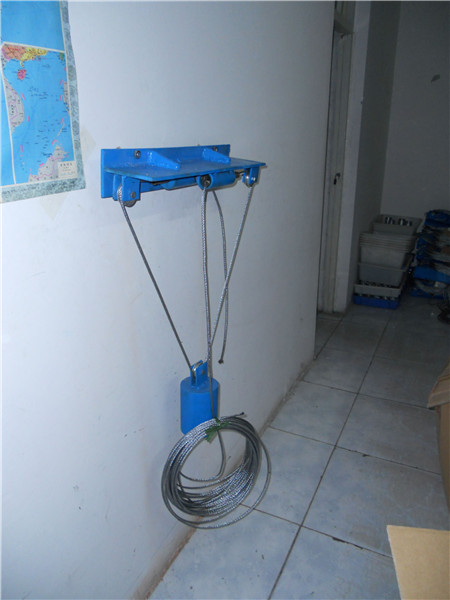

目前在普通风门联锁装置设计上 ,大多数煤矿都采用滑轮原理 ,利用一根钢丝绳和滑轮组来实现风门之间的机械联锁。在钢丝绳中间连接有张紧调节器 ,即在动滑轮下悬挂一配重 ,通过控制钢丝绳的有效长度来实现风门间的联锁。该装置存在的主要问题 :
滑轮式风门联锁装置工作原理
该装置将原来中间的滑轮组改为 2 个升降式柱体 ,升降式柱体放在埋于地下的缸筒中 ,柱体与缸筒底部留有一定的行程 ,通过 1 个活动的垂直弯钩来实现柱体间的相互联锁。将原来采用的一整根钢丝绳变为两段 ,分别固定在柱体上 ,各拉一道门。当其中一道风门打开时 ,与其相连的柱体就上升 ,同时活动的垂直弯钩就自动倒向另一侧 ,卡在另一个柱体上方使其无法上升 ;只有当其关闭时 ,柱体在自重的作用下回到其原来的位置后 ,才能再次打开另一道风门 ,从而实现风门间的可靠联锁
滑轮式风门联锁装置特点
(1)动作可靠。由于垂直弯钩和柱体均为钢性结构 ,二者相互作用时变形较小 ,该装置不仅克服了钢丝绳的柔性副作用 ,而且还消除反风门与钢丝绳的干扰 ,彻底解决了原滑轮式联锁存在的弊端。
(2)省力。由于钢丝绳长度缩短 ,两段钢丝绳通过套管与风门开启方向布置成一条直线 ,风门开启时阻力较小。
(3)实用性强。为全机械结构 ,设计新颖美观 , 结构简单 ,制造安装维修容易 ,经济耐用 ,易于推广。
滑轮风门机械闭锁使用效果
经过一年多的使用 ,该装置闭锁效果明显 ,易装、易用、易维修 ,杜绝了同时打开两道风门的违章作业现象 ,根治了采掘工作面风流不稳定、无风、微风的现象 ,彻底消灭了主要进回风之间的风流短路 , 真正实现了风门间的可靠联锁。这对防止瓦斯事故的发生起到了重要的作用 ,这是风门联锁装置的一次技术上的突破 ,具有较高的推广应用价值。目前该联锁装置已在太原煤气化集团公司所属各煤矿中得到了广泛的应用 ,特别是在 2004 年东河煤矿、离石煤矿的安全设施验收中受到了省、市及山西焦煤集团等兄弟单位的专家一致认可。
