全气动矿用风门自动控制装置
作者: 矿用风门来源: 互联网
目前国内煤矿井下的风门控制有:手动控制门扇的开关和机械式的闭锁, 其缺点是增加工人的劳动强度,而市面上一些自动控制也是一些依托于电的基础上,所采用的是利用电的红外线感应探头电信号装置,信号采集后输出给控制主机,控制主机也是利用电源为基础,主机输出电信号控制电磁阀的开关从而进一步控制液压或气动驱动系统,从而实现控制风门的开关动作等等,而目前这些自动控制装置都是依托于电的基础,必须有电源才能实现;由带电的传感器作为信号触发,再由防爆电器的控制主机进行处理并输出控制信号,用于控制驱动的防爆电磁阀控制气缸或液压驱动系统,其缺点是基于电信号处理,电磁阀控制基础,由于采用的防爆电器,增加矿用电器失爆风险,日常维护和检查的工作量大,并且需要技术维护人员的技能素质要求高,对于高瓦斯突出矿井不宜采用。

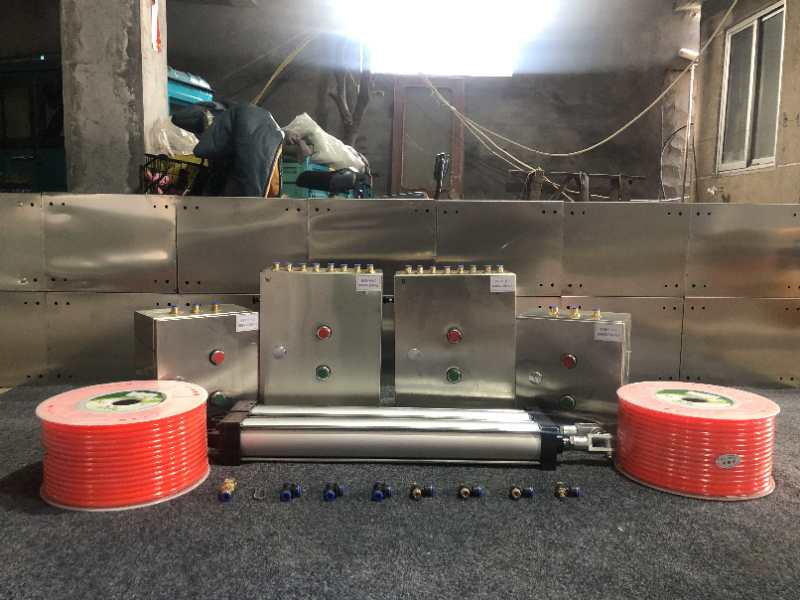

全气动矿用风门自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有 A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B 门磁控阀、B门执行器,B门执行器连接在B门上,A 门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,本实用新型的优点是:全气动安全性能好和自动控制度高。
全气动矿用风门自动控制装置,其中包括:A门控制箱和B门控制箱,A门控制箱连接有A门声音报警箱、A门信号发生器、A门磁控阀、A门执行器,A门执行器连接在A门上,B门控制箱,B门控制箱连接有B门声音报警箱、B门信号发生器、B门磁控阀、B门执行器,B 门执行器连接在B门上,A门控制箱和B门控制箱共同连接有气源处理箱和互锁控制箱,其特点在于:所述的A门和B门的门框上分别安装有风门状态检测装置A门磁控阀和B门磁控阀,所述的A门和B门的门扇上分别安装有A门永磁体和B门永磁体与A门磁控阀和B门磁控阀对应,所述的A门磁控阀和B门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号,所述的A门信号发生器安装在A门侧面,所述的B门信号发生器安装B门侧面,矿井内正常行人或车辆在行走过程中,触发A门信号发生器和B门信号发生器,A门信号发生器和B门信号发生器分别输出信号给A门控制箱和B门控制箱,A门控制箱和B门控制箱根据所给的信号和当前A门、B门的开关状态,准确的通过A门磁控阀、A 门执行器和B门磁控阀、B门执行器来控制A门、B门的开闭,同时A门控制箱或B门控制箱在开门或关门的同时将所给的信号传递到互锁控制箱,来控制A门和B门的互锁,即当A门打开时,B门信号发生器失去作用,当A门关闭后B门信号发生器才能正常输出气源信号给B门控制箱,从而实现两道风门之间的互锁,满足矿用规程要求:同一时间只能打开一道风门。A门控制箱内和B门控制箱内分别安装有延时机构,且所述的延时机构时间可调,当正常行人或车辆通过风门后,A门控制箱内或B门控制箱内的延时机构会自动延时关闭风门,而无需行人或车辆司机下车操作关门。所述的A门控制箱和B门控制箱分别连接有A门声音报警箱、B门声音报警箱,A门声音报警箱、B门声音报警箱为气源喇叭,亦采用气源为动力实现报警,所述的A门磁控阀和B 门磁控阀通过与之对应的A门永磁体和B门永磁体距离的离开和贴近从而输出A门和B门开门关门状态信号,当A门或B门打开时,实现风门的声音报警输出。
本装置在停气的状态下,A门执行器和B门执行器自动处于自动排气状态,A门和B 门能够通过手动自由开启和关闭。
所述气源处理箱中气源工作压力为0.3-0.8MPa。
全气动矿用风门自动控制装置优点是:本装置与电控风门控制装置、电控气风门控制装置及电控液风门控制装置等相比,本发明采用压缩空气为动力源,无任何电接入,不采用电源而实现风门的自动控制,安全性能较高,自动化程度较高,节省了人力,同时可以实现两道风门互为闭锁,避免两道风门同时打开的情况,安全可靠。
