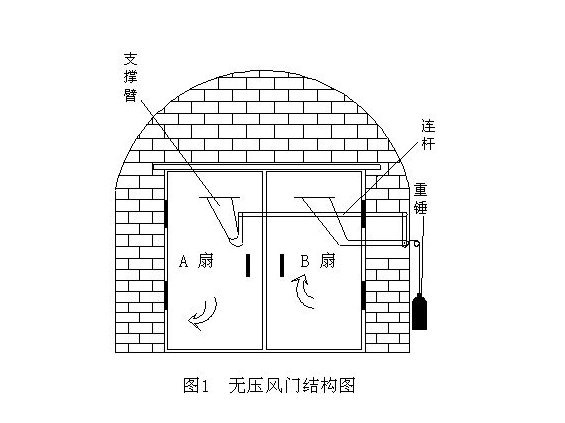

单轨吊由于其具有占地空间少、建设成本低、使用万便、安全性高等特点，正逐步地取代地轨在煤矿井中被广泛地使用，但由于井下通防设施的阻隔，当单轨吊通过风门时，必须停下单轨吊来陆续将风门打开并关闭，严重影响了单轨吊的运输速度，同时也增加了不安全因素，同时由于单轨吊长达30米，而且轮子都在巷道顶部，并且能够使这个庞大的机体实现行动自如，确定单轨吊与风门之间的位置关系是一个核心研究课题，因此单轨吊自动过车风门的控制装置是一个重要的设备；而现有的方法是使用人工进行，不仅浪费了人工资源，而且使风门的开启时间控制不准确。

为了克服上述的技术缺点，单轨吊自动过车风门的控制装置目的是提供一种单轨吊自动过车风门的控制装置，节约了人工资源，风门的开启和关闭时间控制准确。

为达到上述目的，本实用新型采取的技木方案是：包含有传感器1、传感器11、传感器111、传感器IV、传感器v、传感器VI、传感器、传感器、电控制装置、气控制装置和气缸；电控制装置设置有进风门关门接口1、进风门关门接口11、进风门开门接口1、进风门开门接口Il、回风门关门接口I、回风门关门接口Il、回风门开门接口I和回风门开门接口11；电控制装置的输出端设置为与气控制装置的输入端联接，气控制装置的输出端设置为与气缸联接，气缸分别设置在进风门和回风门上，传感器1设置为与电控制装置的进风门关门接口1联接，传感器v设置为与电控制装置的进风门关门接口11联接，传感器11 设置为与电控制装置的进风门开门接口1联接，传感器111设置为与电控制装置的进风门开门接口1 1联接，传感器设置为与电控制装置的回风门关门接口1联接，传感器IV 设置为与电控制装置的回风门关门接口11联接，传感器设置为与电控制装置的回风门开门接口1联接，传感器VI设置为与电控制装置的回风门开门接口11联接，与风进入的万向一致的进风门一侧单轨上依次设置有传感器1和传感器11并在进风门另一侧单轨上依次设置有传感器111和传感器IV，与风进入的方向一致的回风门一侧单轨上依次设置有传感器v和传感器VI并在回风门另一侧单轨上依次设置有传感器和传感器

当单轨吊沿与风方向相同由外向里进车时，单轨吊通过传感器1时，属于进风门开门传感器辨识方向传感器并输入到电控制装置中，当单轨吊通过传感器11时把信号输入到电控制装置中，电控制装置给气控制装置信号由气缸把进风门自动打开，当单轨吊通过传感器v时，进风门在电控制装置作用下自动关闭，当单轨吊通过传感器VI时，在电控制装置作用下回风门自动打开，当单轨吊通过传感器时，在电控制装置作用下回风门自动关闭。当单轨吊与风方向相反由里向外出车时，单轨吊通过传感器时，属于回风门开门传感器辨识方向传感器，当单轨吊通过传感器V11时，回风门自动打开，当单轨吊通过传感器IV时，回风门自动关闭，当单轨吊通过传感器111时，进风门自动打开，当单轨吊通过传感器1时，进风门自动关闭；由于设计了八个传感器，使传感器依次传出信号，而控制风门的关闭，因此节约了人工资源，风门的开启和关闭时间控制准确。

[0006 ]本实用新型设计了，还包含有声光报警器、遥控器1和遥控器11；电控制装置的输出端设置为与声光报警器的输入端联接，电控制装置设置有无线接收装置并设置为与遥控器1和遥控器11联接，遥控器1设置为控制进风门的气缸，遥控器11设置为控制回风门的气缸。实现了对风门的遥控开、闭控制。
