一种用于矿井旋叶风门,旋叶式调节风门，涉及一种旋叶风门。它是为了解决现有的用于矿井的阻爆风门无法改变巷道中风流方向导致阻爆效果差的问题。它的两个阻爆旋叶风门分别安装在该内、外两个旋叶安装盲孔上；每个旋叶安装盲孔的上、下两面对应开有A对轴杆安装孔，A个旋叶片轴杆通过该A对轴杆安装孔平行固定在旋叶安装盲孔上；A 对旋叶分别固定在A个旋叶片轴杆的两侧；两个导轨设置在带有旋叶安装盲孔的子阻爆门下方；其中每个S型轴杆的中心均与一个旋叶片轴杆的末端固定连接，每个S型轴杆的两端各设置有一个导轮，每个导轮均与一个导轨滑动连接；密封装置设置在该旋叶安装盲孔的上方。本实用新型适用于矿井中的阻隔爆炸的场合
矿井旋叶风门,旋叶式调节风门本实用新型是为了解决现有的用于矿井的阻爆风门无法改变巷道中风流方向导致阻爆效果差的问题，从而提供一种用于矿井的旋叶风门。
一种用于矿井的旋叶风门，它包括旋叶门本体，所述旋叶门本体包括两扇阻爆门1 和门框2，两扇阻爆门1以对开的方式固定在门框上；所述两扇阻爆门1位于同一平面上，旋叶门本体安装在矿井巷道中，且将矿井巷道隔离为独立的两段；
它还包括两个阻爆旋叶风门、B条加固板23和阻爆层；

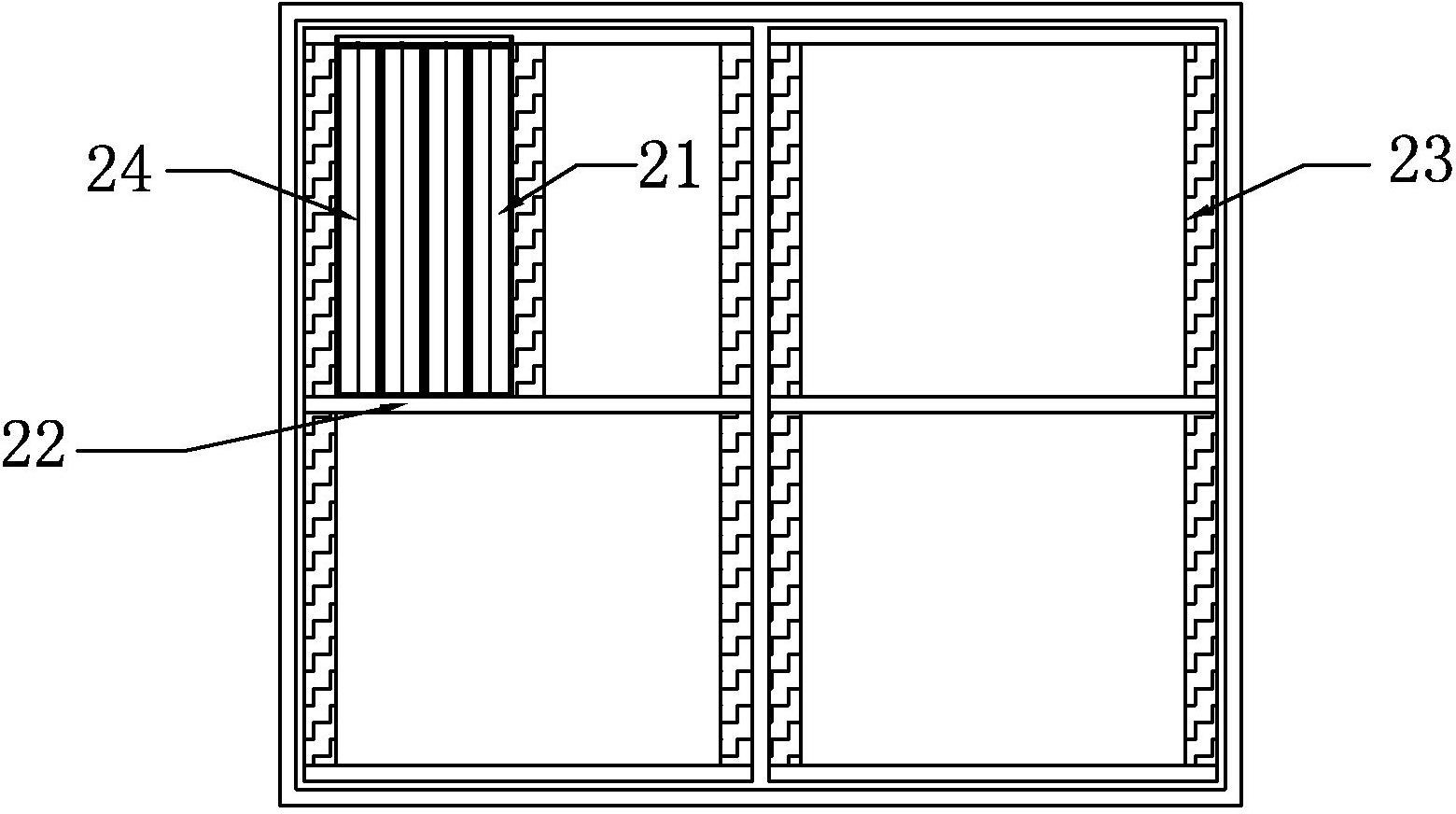

每扇阻爆门1均分为上、下两个独立的子阻爆门；每个子阻爆门的两侧均固定有加固板23，其中至少一个子阻爆门上开有旋叶安装通孔，阻爆层将该旋叶安装通孔分隔为内、外两个旋叶安装盲孔；两个阻爆旋叶风门分别安装在该内、外两个旋叶安装盲孔上；
每个阻爆旋叶风门均包括A对旋叶21、A个旋叶片轴杆24、一组旋叶控制装置、两组密封装置41、A个弹簧42和A个电磁衔铁43、控制电路、电磁铁和连接弹簧；A和B均为正整数；
每个旋叶安装盲孔的上、下两面对应开有A对轴杆安装孔，A个旋叶片轴杆24通过该A对轴杆安装孔平行固定在旋叶安装盲孔上；A对旋叶21分别固定在A个旋叶片轴杆 24的两侧；该A对旋叶21将该旋叶安装孔盲孔布满；该旋叶安装盲孔的两侧均固定有加固板23；
旋叶控制装置是由两个导轨61、2A个导轮62和A个S型轴杆63，两个导轨61设置在带有旋叶安装盲孔的子阻爆门下方；其中每个S型轴杆63的中心均与一个旋叶片轴杆 24的末端固定连接，每个S型轴杆63的两端各设置有一个导轮62，所述每个导轮62 均与一个导轨61滑动连接；电磁铁用于控制连接弹簧的展开或收缩，所述连接弹簧的两端分别固定在两个导轨的内侧；电磁铁的控制信号输入端与控制电路的电磁铁控制信号输出端连接；
两组密封装置41分别设置在该旋叶安装盲孔的上方和下方；两组密封装置分别通过A个弹簧42与A个旋叶片轴杆24的两端连接；每个电磁衔铁43分别用于控制一个弹簧42的展开或压缩；2A个电磁衔铁43的控制信号输入端同时与控制电路的2A个电磁衔铁控制信号输出端连接。
它还包括压力传感器，所述压力传感器设置在其中一扇阻爆门上，所述压力传感器的压力信号输出端与控制电路的压力信号输入端连接。
它还包括红外线感应器，所述红外线感应器设置在其中一扇阻爆门上，所述红外线感应器的红外线感应信号输出端与控制电路的红外线感应信号输入端连接。
它还包括温度传感器，所述温度传感器设置在其中一扇阻爆门上，所述温度传感器的温度信号输出端与控制电路的温度信号输入端连接。
它还包括阻爆层是由一组泡沫陶瓷层、一组金属网和另一组泡沫陶瓷层构成的夹层式结构。
它还包括A个定轴位元件52，A个旋叶片轴杆24通过A个定轴位元件52固定在每个旋叶安装盲孔上，A个旋叶片轴杆24杆身的上部和下部均设置有锥形尖刺，位于旋叶安装盲孔上部的轴杆安装孔均开有锥形凹槽51，所述每个旋叶片轴杆24上的锥形尖刺与一个锥形凹槽51相适应。
本实用新型的多功能旋叶风门不仅具有阻隔风流的作用，而且还具有阻隔瓦斯、煤尘爆炸冲击波的性能，同时也具有自动反风的功能。具有阻爆性能强，动作灵敏迅速可靠等优点。
