矿用风门自关自闭一体装置
作者： 矿用风门来源： 互联网
矿用风门自关自闭一体装置，属于矿用风门。该自开自闭装置包括导向滑轮、防风门墙 1 体、钢丝绳、防风门和锁体，防风门有二道，每一道 2 防风门上均连接有钢丝绳，钢丝绳通过导滑轮分别连接有锁体的二端。当一个门打开时，将其中一 3 个锁板拉起，锁芯在锁板的作用下绕锁芯轴转动，阻挡了另一个锁板的运动，即保证了另一个冂不能被同时打开，只有当打开的门关闭后，锁板在弹 4 簧的作用回复原位另一个门才能被打开。优占安全可靠，性能稳定，能确保有任何情况下两道风门不能同时被打开。解决了两道门同时敞开的难题，克服了人走后风门不能自关，两道风同时敞开后而形成风流短路的安全隐患，确保了通风系统的稳定和煤矿的安全生产。
目前，在煤矿均有送风机构，为了保证所送的风能够到煤矿的最深处，一般是在不必要通风的巷道设门，把门送死，以保证风能够正常用将风送到底，但是任何一个巷道在要有人或者通过，所以一般都采用二道门的方案，由于人们不习惯关门，即设置了二道门，既使如此也不能保证防止漏风的门全部关死，造成送风的风流短路，在设计的送风能力清况下，不能将风送到煤矿巷道深处。
矿用风门自关自闭一体装置提供一种：在殳计的送风能力情况下，能够将风送到煤矿深处的矿用风门自关自闭一体装置。

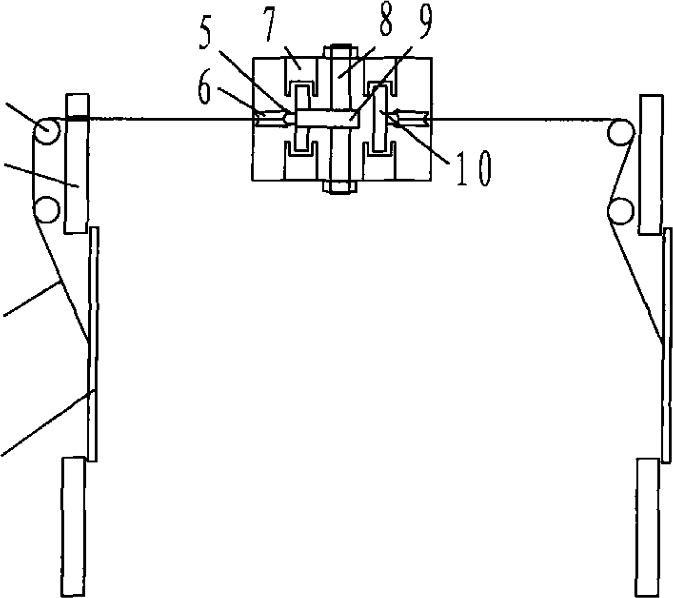

矿用风门自关自闭一体装置目的是这样实现的：该自开自闭装置包括导向滑轮（D、防风门墙体（2）、钢丝绳（3）、防风门（4）和锁体，防风门有二道，每一道防风门上均连接有钢丝绳，钢丝绳通过导滑轮分别连接有锁体的二端。
矿用风门自关自闭一体装置所述的锁体包括：弹簧（5）、过渡滑轮（6）、锁板轨道（7）、锁芯轴（8）、锁芯（9）、锁板（10）、底座(1 1)，锁板轨道和弹簧的一端均连接在底座上，锁板位于锁板轨道中，弹簧的另一端与锁板的上端连接，锁板的上端同时还与钢丝绳连接，锁板轨道并列有二套，在二套锁板轨道之间有锁芯轴，在锁芯轴连接有锁芯，锁芯位于锁轨道上，锁芯偏心安装。
矿用风门自关自闭一体装置有益效果：由于采用了上述方案，当一个门打开时，在钢丝绳的作用下，将其中个锁板拉起，锁板被拉起，锁板在向上升起的同时，锁芯在锁板的作用下被拉动，偏心的锁芯围绕锁芯轴转动，锁芯转向另一个锁板轨道上，同时锁板阻挡了锁芯的再一次转动，因此阻挡了另一个锁板的运动，即保证了另一个门不能被同时打开，只有当打开的门关闭后，锁板在弹簧的作用回复原位后，阻挡锁芯的转动有锁板己不存在，另一个门或者二个门中的任一扇门重复上术过程才能被打开，有效的阻碍了风的通行，在设计的送风能力清况下，能够将风送到煤矿巷道深处，达到了本实用新型的目的。
矿用风门自关自闭一体装置优点：安全可靠，性能稳定，能确保有任何盾况下两道风门不能同时被打开。解决了两道门同时敞开的难题，克服了人走后风门不能自关，两道风同时敞开后而形成风流短路的安全隐患，确保了通风系统的稳定和煤矿的安全生产。
