中央回风立井防爆门运行原理
作者: 矿用风门来源: 互联网

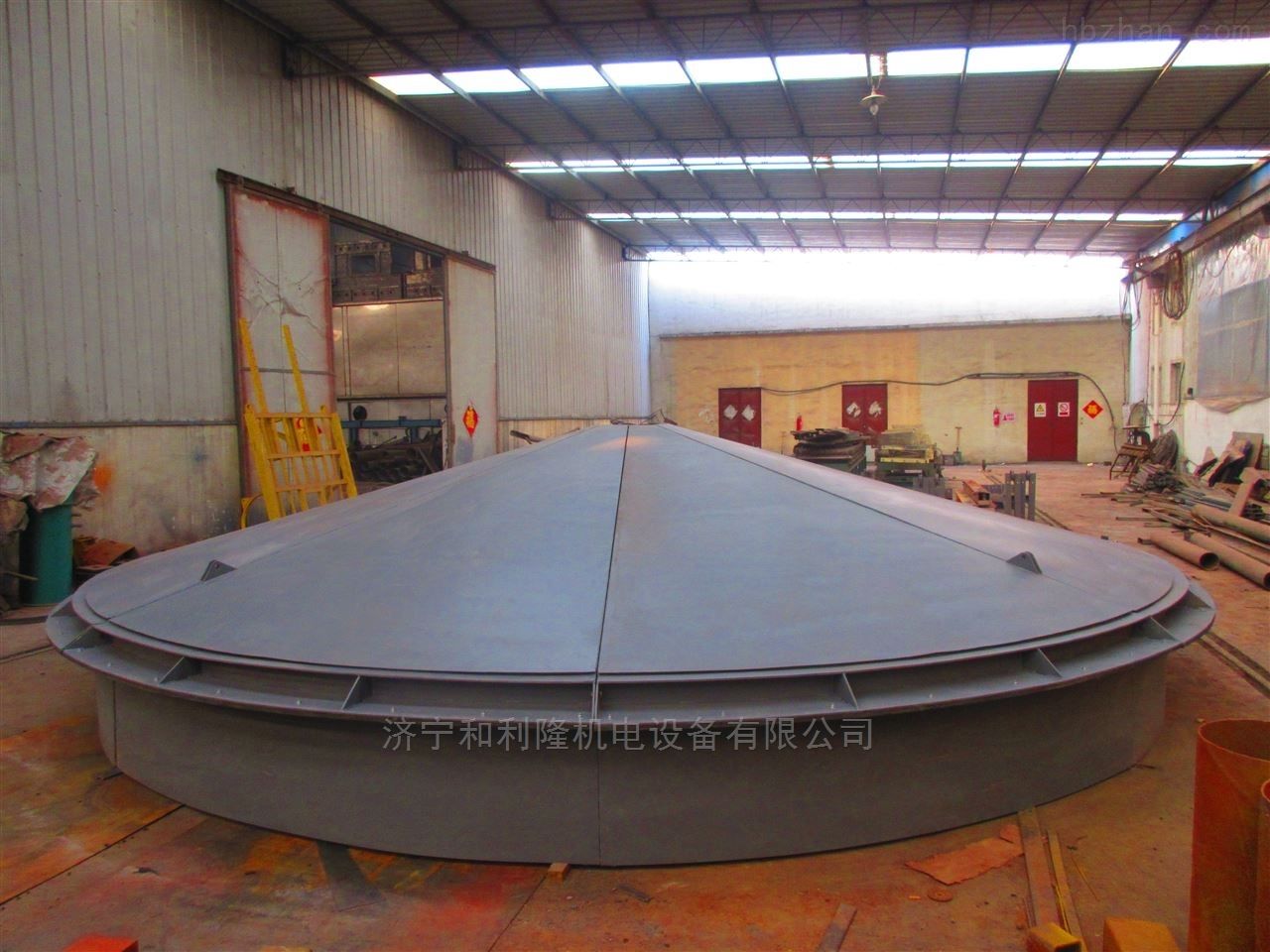

普通的立井防爆门为整体锥形结构,在矿井防爆门的使用过程中,存在复位困难、密封不严和操作维护不便等诸多问题,必须对防爆门进行创新性设计才能满足《煤矿安全规程专家解读》中对防爆门的设计要求,为此基于防爆门现场使用过程中存在的问题和防爆门功能要求,设计了煤矿回风立井新型防爆门
中央回风立井防爆门采用了全新的自动开合式结构,保证了爆炸发生时防爆门不被炸飞,为防爆门快速复位,通风系统快速恢复提供了条件;采用柔性板式橡胶条进行密封,克服了液体密封时液体挥发和冬季结冰问题;配重系统通过详细的受力分析,保证了配重的准确合理;设计了自动复位装置,可以实现快速复位、反风快速锁紧,方便了操作和维护,为矿井安全生产和灾害情况下应急救援提供了可靠保障。
中央回风立井防爆门的结构

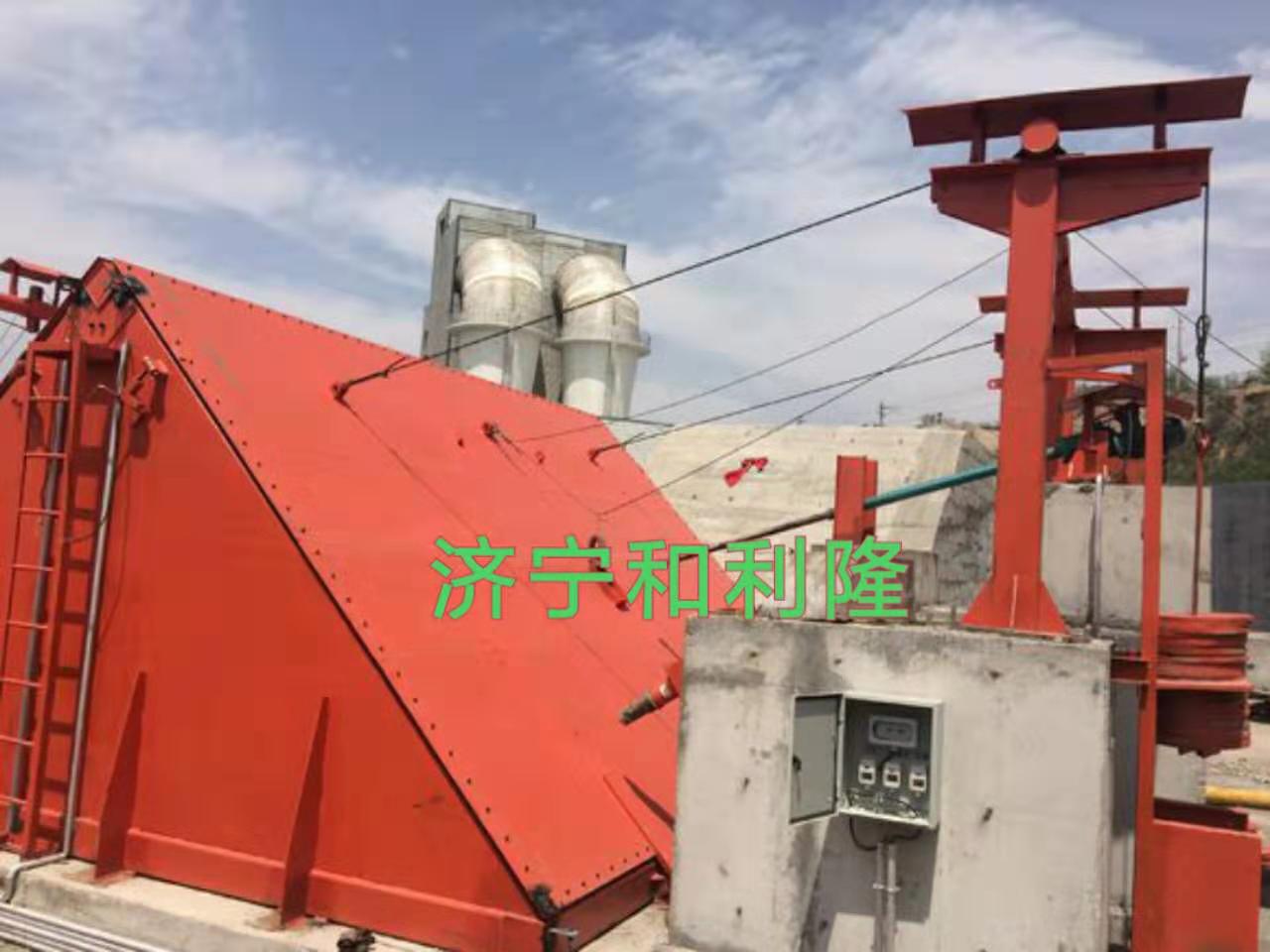

整体结构为铰链开合式结构,主要包括基本主体设施和自动复位设施两大部分。基本主体设施包括防爆门底部框架、配重装置和密封装置等。自动复位设施包括电动推杆和限位装置等。
中央回风立井防爆门主体设计
1.新型防爆门门板及侧板设计。新型防爆门底部由一圈槽钢焊接而成,形成1个方形门框,门框和改造后的方形井筒口预埋的钢板焊接而成。防爆门侧面主体为三角形门板,2个三角形门板的顶部通过方钢连接,在方钢两侧,安装型号相同的槽钢,保证了与门板结合平面的平整度,使防爆门主体密封更加可靠。门板为正方形,左右各1扇,材料主要为不锈钢钢板,通过设计加强筋板,从而使防爆门具有足够的强度。防爆门侧板固定在底座上,侧板采用钢板及加强筋焊接而成,为了便于安装,横梁采用可拆卸结构
2.新型防爆门密封系统。门板与门框之间,采用柔性板式橡胶条进行密封使密封材料在门板结合处形成良好密封,保证了在矿井负压状态时不漏风。
3.新型防爆门配重系统设计。在矿井主通风机停止运转时,防爆门需要在配重系统作用下,自动开启实现自然通风
中央回风立井防爆门运行原理

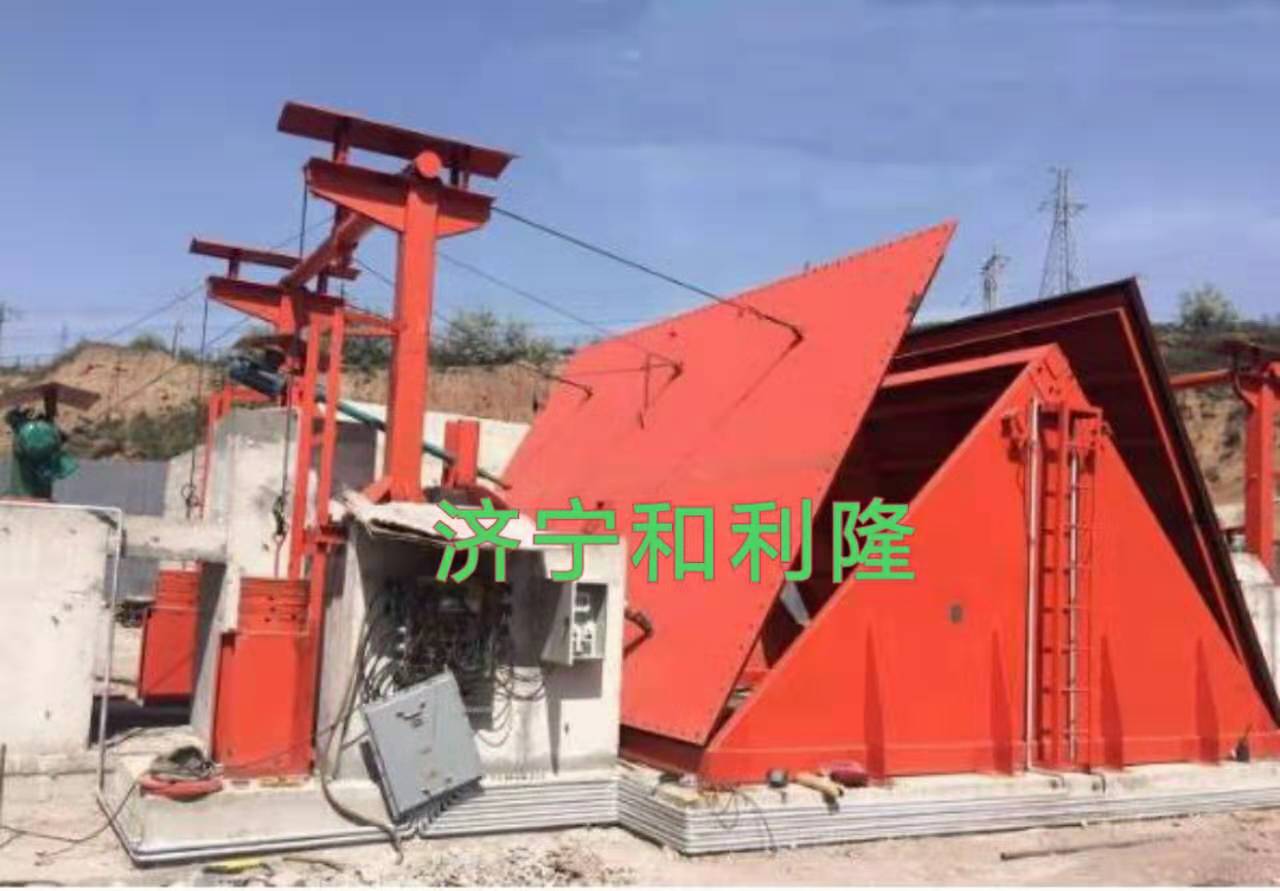

防爆门自动复位装置由电动推杆、压杆、导辊、压辊、底座和支架等组成.
电动推杆的推杆与压杆铰接,压杆上、下方有导辊作水平导向。压杆前端有压辊、楔形块焊接在门体上。底座及支架为电动推杆和导辊等提供固定支承。
当防爆门需要复位时,启动电动推杆,推动压杆,使压杆在上下导辊的水平导向下,通过安装在压杆前端的压辊推动防爆门门板运动,实现自动复位。
同时自动复位装置还能够实现防爆门的快速锁紧和自动解锁操作。
当矿井需要反风,要求防爆门处于锁紧状态时,启动电动推杆,使安装在压杆前端的压辊压紧防爆门,使防爆门处于锁紧状态,同时用快速夹钳固定门板。
当防爆门需要处于解除锁状态时,启动电动推杆使其收缩,拉动压杆,压辊与防爆门门板脱离,使防爆门处于复位解锁状态。
