平衡式自动风门，型号KXJF-2-4.5\钢\660/380V\光控
平衡式自动风门设备运行环境：
有爆炸性气体和煤尘的矿井，有煤（岩）和瓦斯（二氧化碳）突出性危险的矿井，因此平衡式自动风门必须附有“MA”，所有电器必须符合国家相关要求，不得使用国家明令禁止或即将淘汰的产品，确保设备运行正常，安全可靠。
设备安装位置：
平衡式自动风门井下主要运输巷道，行驶特种车辆繁多，其井下搬家倒面时，支架搬用车辆通过，因此平衡式自动风门净通过量不得小于宽4.2米，高3米，保证井下大型特种车辆顺利通过。
设备相接设备：

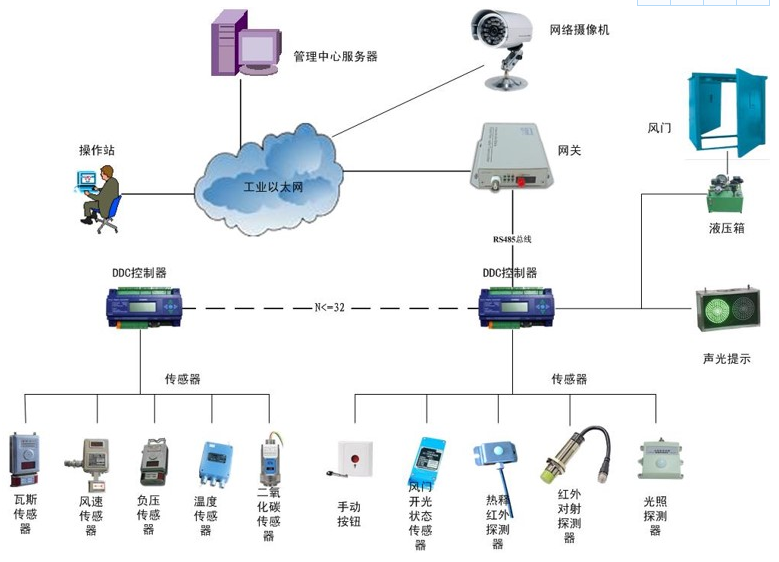

根据本矿生产要求，平衡式自动风门需要实现地面远程控制井下风门开闭状态，因此需要与本矿工业视频网络连接，确保信息指令传输正确，保证系统运行正常。

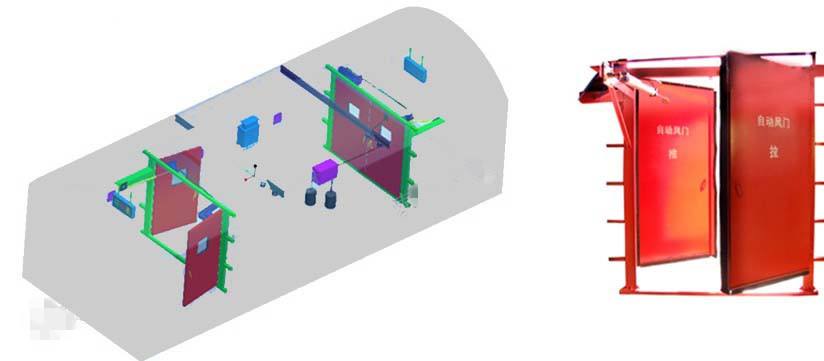

平衡式自动风门运行原理：
平衡式自动风门通过光敏感应、液压动力控制风门开启关闭，平衡式自动风门采用正反向风门，确保车辆、人员通行不会造成风流短路；根据现在科技发展，平衡式自动风门同时实现地面调度室控制台远程操控井下自动风门的开启与关闭。
工艺：风门焊接平整，不得出现漏焊、脱焊等现象；风门整体喷涂成黄色，漆面光滑、平整，无气泡、漏喷等现象；风门平面周围贴红白相间反光贴，门扇贴限高、限宽标识。
材质：平衡式自动风门使用钢制 Q235；
使用寿命：不小于15年；
平衡式自动风技术要求
型号：KXJ-2×4.5/660
平衡式自动风门有效断面：4200x3000mm；
风门承受负压：≥3000pa；
风体结构形式：平衡式：两扇门异向对开式
门体材质：门体框架用50×50×3的方管焊接而成；门板厚：2.5mm冷轧板 ；耐温:-30-120℃保持原有密封性能。
本安控制电路：电压DC24V，电流≤30mA；
a．额定电压：660 V；
b．额定电流： 4.5A；
c．机械寿命：10×104次；
d．工作制：反复短时工作制。
e．耐压：（将变压器初级拆开）
主回路相地耐压3000V 加电1分钟；
主回路相相耐压3000V 加电1分钟；
控制回路耐压 1500V 加电1分钟；
f．本安控制电路：正常工作直流电压不大于24V，电流不大于30mA。
5.3.8信号灯闪烁频率： 0.5 Hz～1.0Hz，断续比为1∶1。
5.3.9信号灯灯光强度： 50m处可见。
5.3.10信号提示装置： LED显示。
5.3.11隔爆电机额定功率： 2.2kw；
5.3.12电机绝缘等级：不小于F级。
5.3.13电机防护等级：不小于IP56。
5.3.14电动机冷却方式：自冷。
5.3.15钢丝绳直径:11mm
钢丝绳结构:6×19
钢丝绳拉力(kN):10
5.3.16额定工作制：为间断工作制。
5.3.18噪音：不大于80dB。
5.3.19风门主体密封：采用可换式橡胶密封带，密封带应安装牢固、平整、无间断粘接、无局部扭曲等缺陷，闭门状态下，密封带压缩量一致。
5.3.20风门开启压力小，漏风量小，无论采用何种形式，风门的漏风率不能大于3%。
5.3.21一套自动风门应至少包括两道风门，两道风门之间实现机械或电气闭锁。
5.3.22风门可实现自动电力控制开闭、手动按钮电力控制开闭、人工人力控制开闭三种方式，三种方式可实现切换。自动电力控制开闭方式下可实现无人看管；在不能完全自动且有电情况下，可实现手动按钮电力控制开闭；在无电情况下，可实现人工人力控制开闭。
5.3.23自动风门须有开闭位置检测功能；防夹车功能、信号提示功能；当车辆停车及所在位置符合要求时，红绿色通行信号灯转换，车辆通行完毕后，风门自动关闭。
5.3.24厂家负责自动风门井下安装指导、现场调试和技术培训，提供良好的技术支持和售后服务，设备质保期三年，负责设备的终身维护。
平衡式自动风结构和控制性能
（1）控制柜材料为钢Q235A。控制箱隔爆面参数应符合图纸要求。L≥25;l≥9;ic≤0.5;粗糙度6.3。
(2)控制柜符合GB3836.1-2010、GB3836.2-2010和GB3836.4-2010的有关规定，取得指定检验单位发放的“防爆合格证”；控制柜防爆标志： Exd[ib]Ⅰ；
（3）电气保护：具有过载、短路、断相、欠压、过压、漏电保护、漏电闭锁、具有软硬件自检功能；
（4）应采用防锈防腐处理，有足够的强度和刚度，坚固耐用不变形，可拆卸重复使用
(5)控制柜应能在下列条件下正常工作
a周围环境温度-20℃～+40℃；
b海拔不超过2000米；
c周围空气相对湿度不大于95％RH（＋25℃时）；
d在有瓦斯、煤尘爆炸性气体混合物的环境中；
e在无破坏绝缘的气体或蒸汽环境中；
f水平安装倾斜度不超过15°；
g能防止滴水的地方；
h无振动和冲击振动的地方；
i污染等级为3级；
(6)特性
a.用交流接触器和隔离开关作为主回路；
b.主腔内机芯采用小车式结构；
c.具有正反控制的两个660V输出回路；
d.具有正反控制的机械闭锁；
e.具有观察可编程序控制器显示状态的观察窗；
f.具有地面远程操控井下风门设备；
g.具有语音报警、提示功能；
